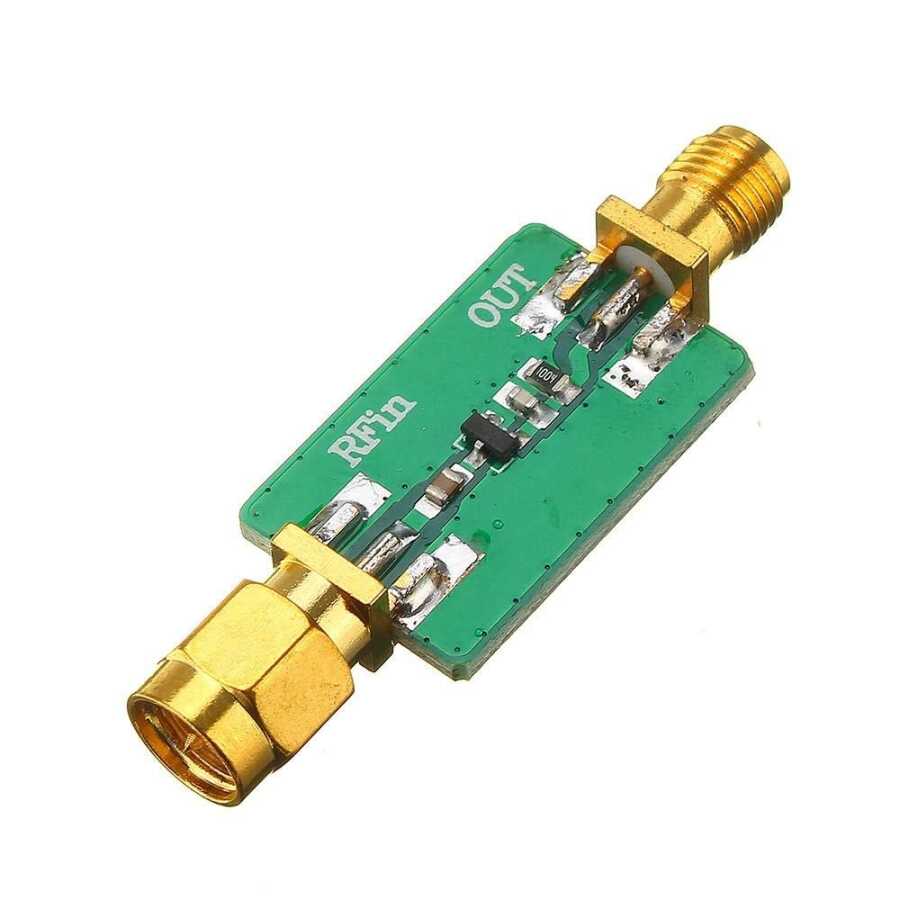

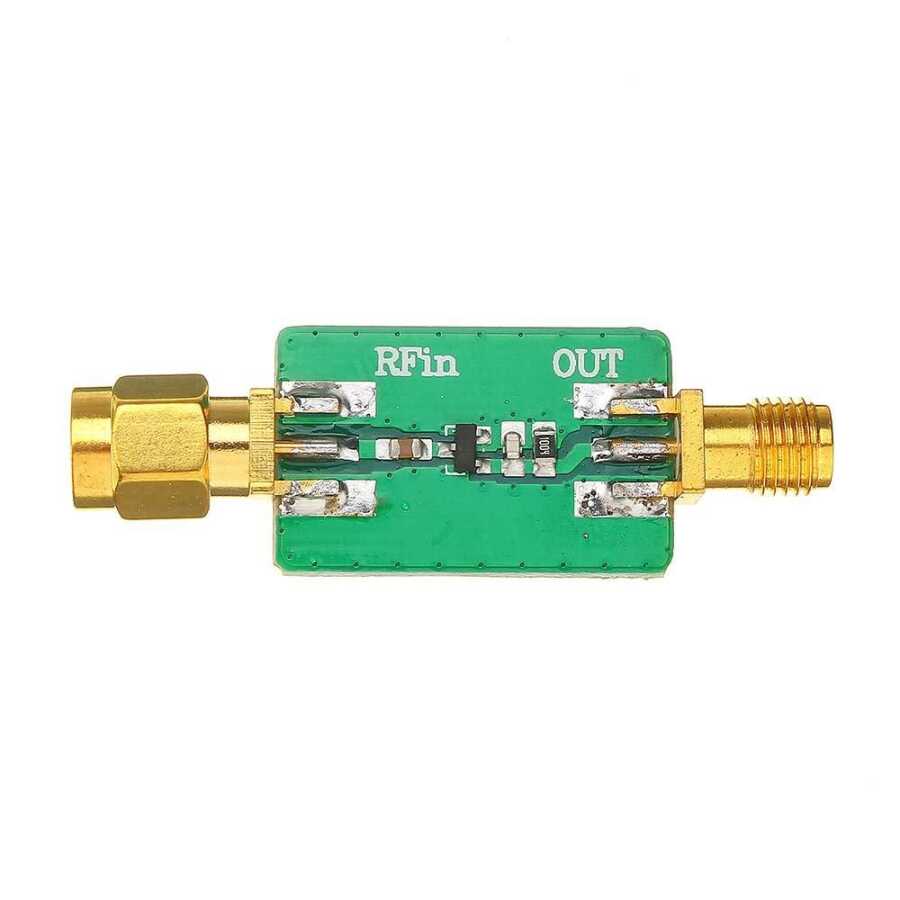

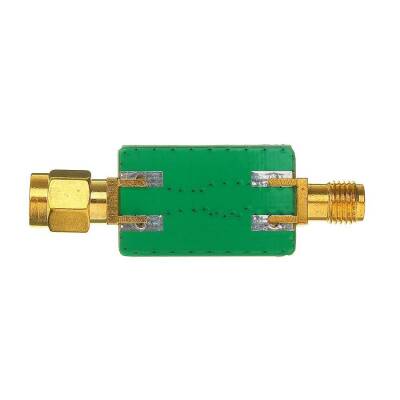

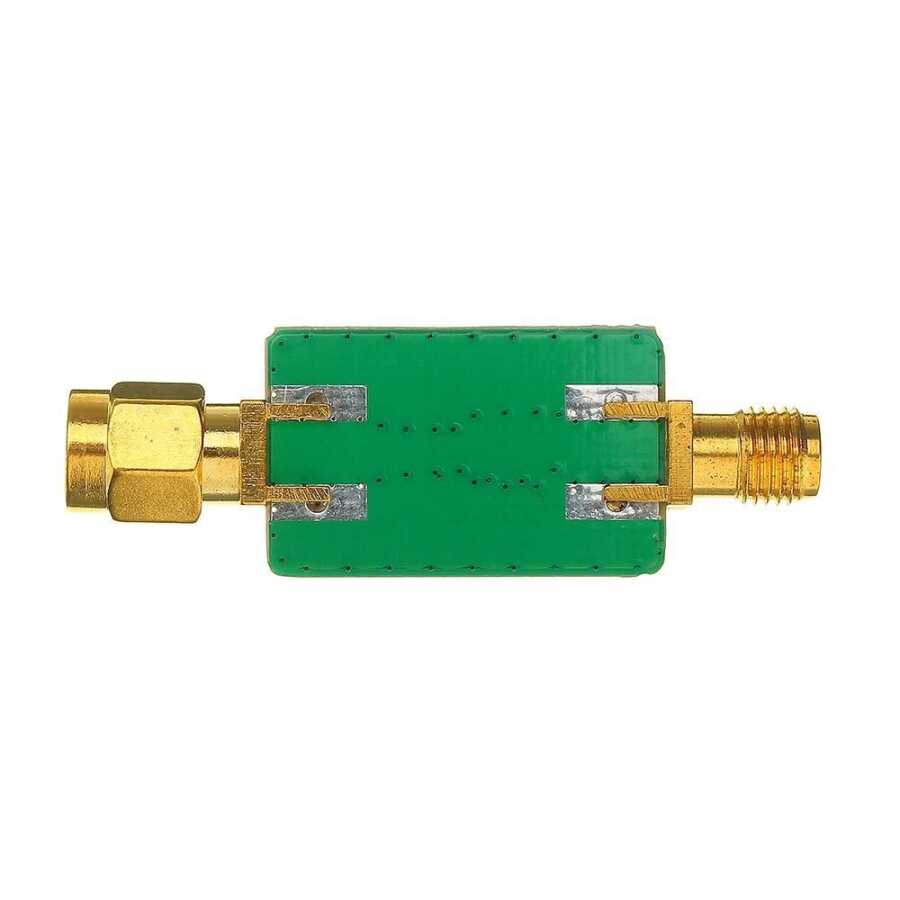

0.1-3200MHz 20dBm RF AM FM Radyo Frekans Deşarj Dedektörü
AM sinyal tespiti, 10.7MHz AM sinyal tespiti, FM ayrımcı çıkış tespiti, deşarj sinyali, kısmi deşarj sinyali tespiti için kullanılabilir. Darbe sinyali tespiti (wifi sinyal alıcı-verici anahtarı gibi), kablosuz sinyal enerjisi hasadı, radyo üretimi (cevher makinesinde oldukça hassas radyo algılama devresi) için de kullanılabilir.
Yüksek hassasiyete (tipik olarak -30dBm, hatta -40dBm) sahip tek tüplü bir dedektörden 6dB daha yüksek olan bir voltaj katlayıcı dedektörü (iki ters mikrodalga diyottan oluşur) kullanır.
Teknik Özellikler
Yüksek Hassasiyet: -30dBm ila 40dBm
Geniş Frekans Aralığı: 3200MHz'den Az Değil (Deşarj Sinyali Algılama)
İlgili Hız Yüksek: PS seviyesi (Nabız Tespiti)
Maksimum Giriş: 20dBm (Yanmış Güç) Doğrusal Aralık <10dBm
Dedektör Çıkışı: Varsayılan Pozitif'tir
Çalışma Frekansı: 0,1 - 3200MHz
RC filtresi: R=10K, C=1nF; (Çıkış Portunun İki Paralel Bileşeni)ı
