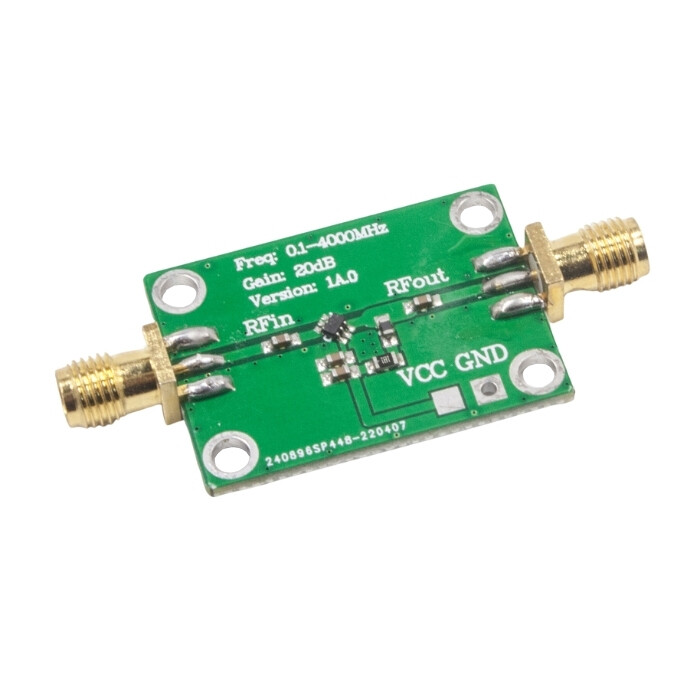

0.1-4000MHz 20dB Gain RF Geniş Bant Amplifikatör Modülü

Amplifikatör, geniş çalışma frekans aralığı, kararlı kazanç, düşük güç kaynağı voltajı, düşük akım tüketimi vb. avantajlara sahiptir. Çeşitli RF sinyallerinin yükseltilmesi için kullanılabilir. 0.1-4000MHz geniş bir frekans aralığına ve geniş dinamik aralık +20dB'ye sahiptir, maksimum çıkış 100mV olabilir ve gürültü faktörü, düşük ve 0.55dB'dir.



Radyo alıcısının yüksek frekanslı veya orta frekanslı preamplifikatörü, elektronik algılama ekipmanının yüksek hassasiyetli yükseltici devresi, alıcı-verici kablosuz iletişim kartı ve kuleye monteli amplifikatör (TMA), birleştirici, tekrarlayıcılar ve distal/dijital kablosuz geniş bant kafa ekipmanı vb. için yaygın olarak kullanılır.

Frekans aralığı: 0.1--4000MHz

Amplifikasyon kazancı: 20dB (tipik) maksimum 23db

Besleme gerilimi: 3.3--5.5V

Maksimum güç: +3dBm (3mW)@1dB sıkıştırma noktası

Çalışma akımı: 14mA (3.3V); 25mA (5.0V)

Sistem empedansı: 50 ohm

RF konnektörü: SMA standart dişi

Boyutlar: 25 x 33 mm (konektörler hariç)

Bağlantı:

RFin: Sinyal girişi amplifikasyonu

RFout: sinyal amplifikasyon çıkışı

VCC: pozitif güç kaynağı

GND: negatif güç kaynağı

Amplify gain

Frekans değeri Tipik kazanç (5.0V)

F=70MHz, gain=22dB

F=100Mhz gain=22dB

F= 200MHz gain=22dB

F=500Mhz gain=22dB

F= 900MHz gain=22dB

F=1500MHz gain=22dB

F=2700MHz gain=22dB

F=3000MHz gain=21dB

F=3500MHz gain=21dB

F=4000MHz gain=19dB
