1S 6A 18650 & Lipo Şarj Devresi 3.7V - 4.2V
Şarj edilebilir pillerinizi şarj edebileceğiniz şarj devresidir. Şarj dolduğunda şarj kesme özelliğine sahiptir. Küçük boyutu ve yüksek amper kapasitesine sahiptir. ,
Devre Özellikleri:
- Aşırı Şarj koruması
- Aşırı deşarj koruması.
- Kısa devre koruması.
- Aşırı akım koruması.
Aşırı şarj algılama voltajı: 4,25 + 0,05 V.
Aşırı şarj çıkış voltajı: 4.23 + 0.05V.
deşarj tespit voltajı: 2,45 + 0,1 V.
Tavan sürekli akımı: 6A.
Aşırı akım algılama akımı: 7.5A.
Giriş Şarj gerilimi: 4.2V.

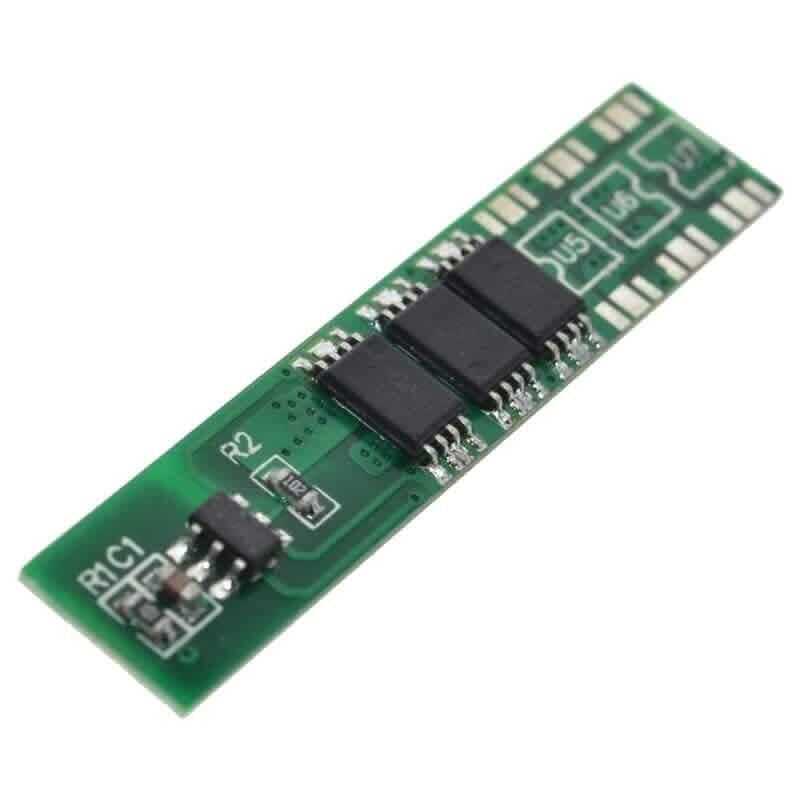

IC bileşenleri: DW01 + 8205A.

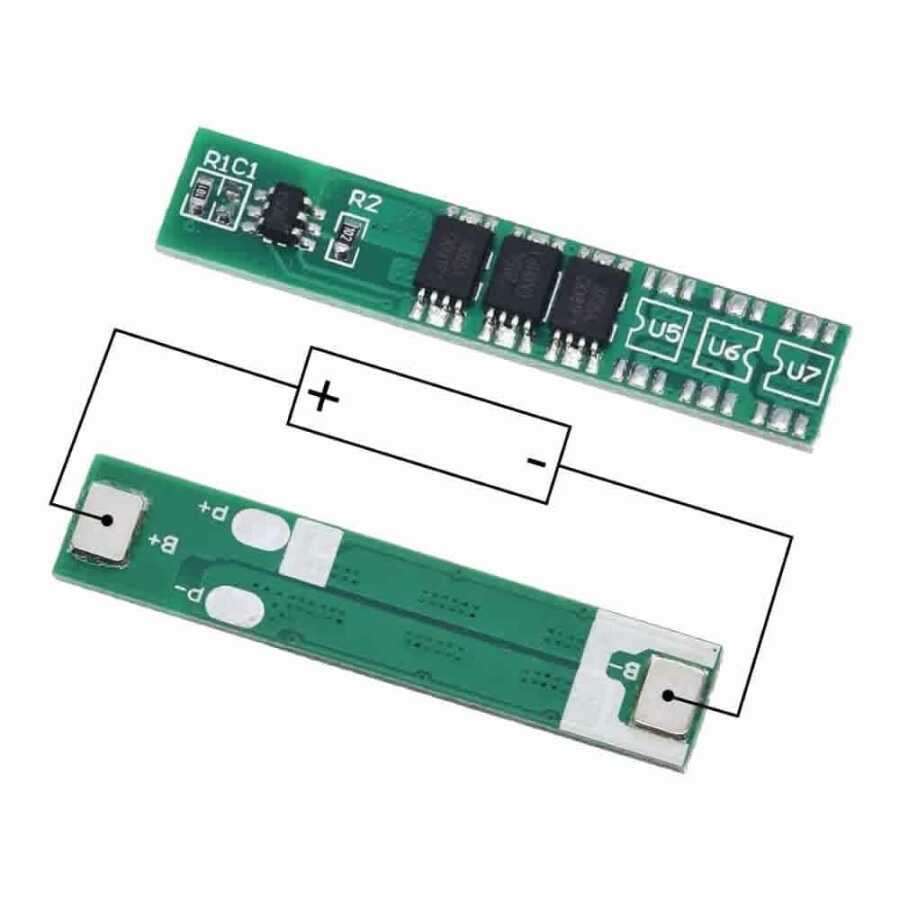

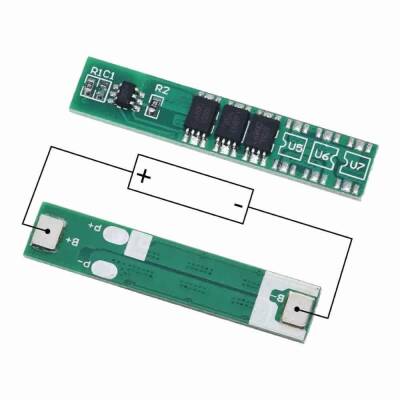

Kablolama talimatları:
- B + akü pozitif.
- B - akü negatif.
- P +, Pozitif Giriş
- P -, Negatif Giriş
