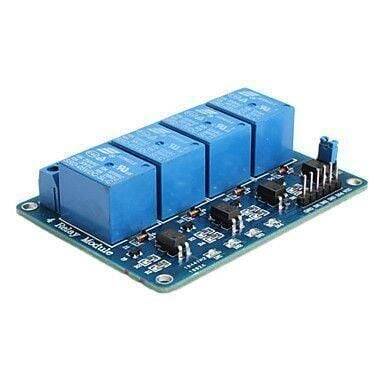

4 Kanallı 12V Röle Kartı

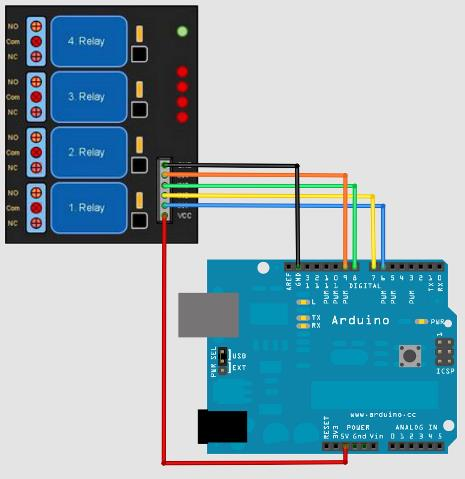

Kontağı 12v ile tetiklenen bir röle kartıdır. Arduino ve diğer mikrodenetleyicilerle kullanılabilir. Fakat beslemesi 12v bir kaynaktan yapılmalıdır, sinyal ucu mikrodenetleyiciler üzerinden kullanılabilir. Çok kanallı rölelerde Vcc ve Gnd uçları ortaktır. Her röle için In1, In2 gibi tetik pinleri vardır. Modül üzerindeki hangi röleleri kullanmak istiyorsanız onların tetik uçlarına sinyal göndermeniz yeterlidir.

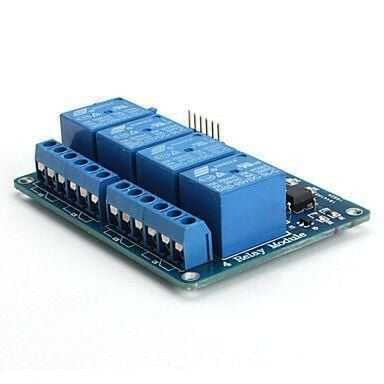

Tetik sinyali 20mA akım çekmektedir. 30V 10A’e kadar DC, 220V gerilimde de 10A’e kadar voltajı anahtarlayabildiğinden bu ürün pek çok projede kullanılabilir. Üzerindeki NC,NO ve COM uçları sayesinde röle tetiklendiğinde kısa devre olsun yada röle tetiklendiğinde enerjiyi açsın işlemlerinin ikisi de bu modül ile yapılabilir.
DC bir ürünü kullanmak istediğinizde ortada yer alan COM ucuna + , normalde açık olması isteniyorsa NO ucuna - , normalde kapalı olması isteniyorsa NC ucuna - bağlanması gerekmektedir.
