4S 20A Li-ion & 18650 BMS Batarya Koruyucu Balans Devresi

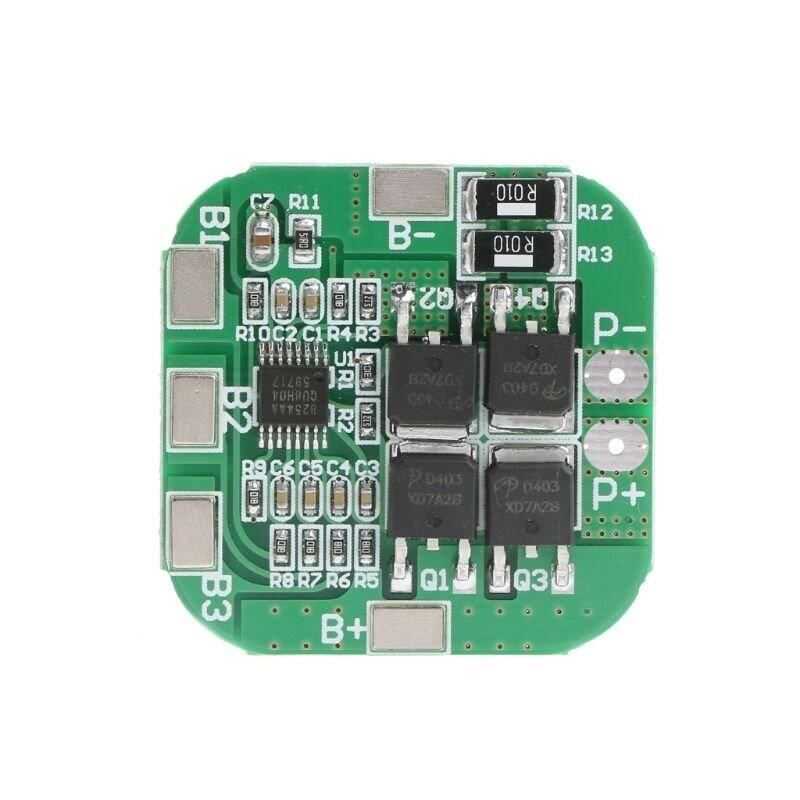

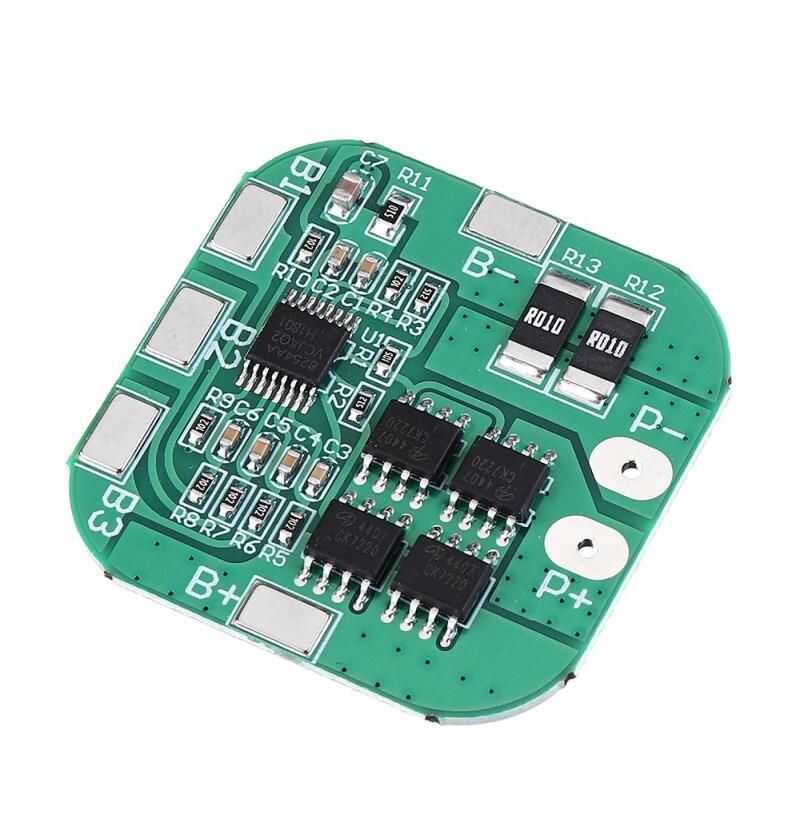

4S 14,8V 20A Lityum pil Koruma Kartı, çeşitli şekillerde 3.7V lityum-iyon piller için aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması ile birlikte gelir. HX-4S-20D, düşük maliyetli, dört 18650 hücrenin paketlenebildiği, güvenilir ve küçük boyutlu kare şekilli bir karttır.
Bu BMS (Pil Yönetim Sistemi) – pillerin durumunu izlemek, pil şarj/deşarj sürecini kontrol etmek vb. için tasarlanmış bir pil yönetim sistemidir. HX-4S-20D modülüne aynı anda dört adet 18650 pil bağlanabilir.
Bu şarj kontrol cihazının özellikleri, kısa devreye (kısa devre) karşı koruma ve aşırı deşarja (aşırı şarj) karşı korumadır. Ayrıca modülün bir özelliği de, en az bir pilin maksimum kapasitesine ulaşıldığında pillerin güç kaynağını kapatmasıdır. Bu BMS kontrol cihazının maksimum çalışma akımı 20 A'dır ve hareketsiz akım 10 μA'ya kadar ulaşır. Voltaj 4,25 – 4,35 V'a ulaştığında akü şarjı, voltaj 2,3 – 3,0 V'a düştüğünde deşarj kapanır.
Teknik Özellikler:
Aşırı Şarj Voltajı: 4.25-4.35v±0.05v
Aşırı Deşarj Voltajı: 2.3-3.0v±0.05v
Maksimum sürekli şarj akımı: 10A
Maksimum Tepe akımı: 20A
Çalışma Sıcaklığı:-40~+50
Küçük akım: 6uA
Direnç: 45mΩ
Boyut: 36×35mm

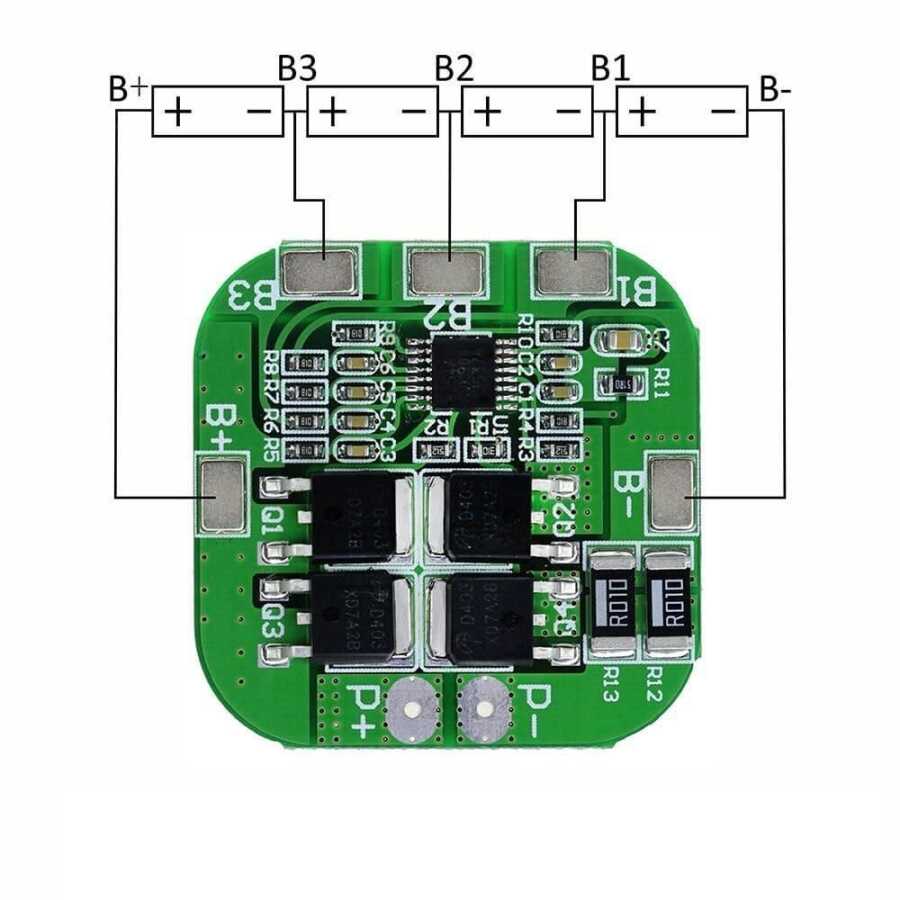

BMS Bağlantıları
- B+ pilin pozitif(+) bağlantısı
- B1 pil 1 ve pil 2 arasındaki bağlantı noktası
- B2, pil2 ve pil 3 arasındaki bağlantı noktası
- B3 Pil 3 ve pil 4 arasındaki bağlantı noktası
- B- pilin negatif(-) bağlantısı
- P+ şarj / deşarj pozitif(+) bağlantısı
- P- şarj / deşarj negatif(-) bağlantısı
NOT: Kısa devre durumunda pile ve devreye zarar verebilir ve yangına sebep olabilirsiniz. Ölü pillerin bağlı olması sağlam pillere de zarar verecektir.
