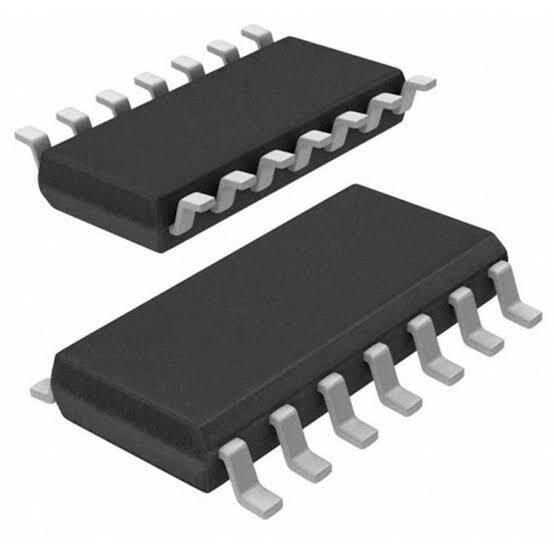

74HC74 SMD Entegre

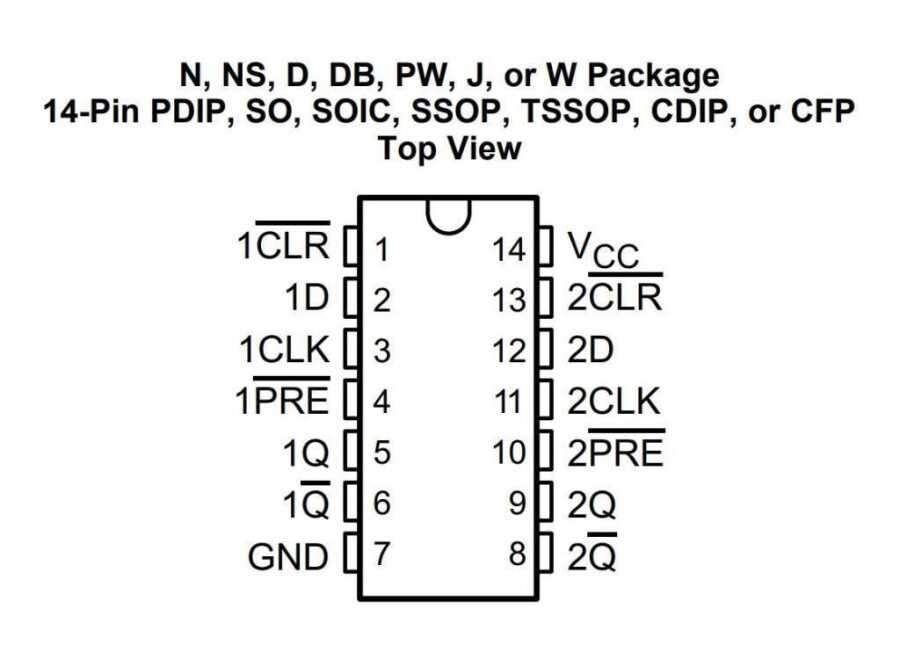

74HC74, çift pozitif kenar tetiklemeli D-type flip-flop entegresidir. Bağımsız veri (nD), saat (nCP), set (nSD) ve sıfırlama (nRD) girişleri ve tamamlayıcı nQ ve nQ çıkışları vardır. ND girişindeki, DÜŞÜK - YÜKSEK saat geçişinde kurulum ve tutma süresi gereksinimlerini karşılayan veriler, flip-flopta depolanır ve nQ çıkışında görünür.



Saat girişindeki Schmitt-tetikleyici eylemi, devrenin daha yavaş saat yükselme ve düşme sürelerine karşı oldukça toleranslı olmasını sağlar. Girişler, girişleri VCC'yi aşan gerilimlere arayüzlemek için akım sınırlama dirençlerinin kullanılmasını sağlayan kelepçe diyotlarını içerir.
