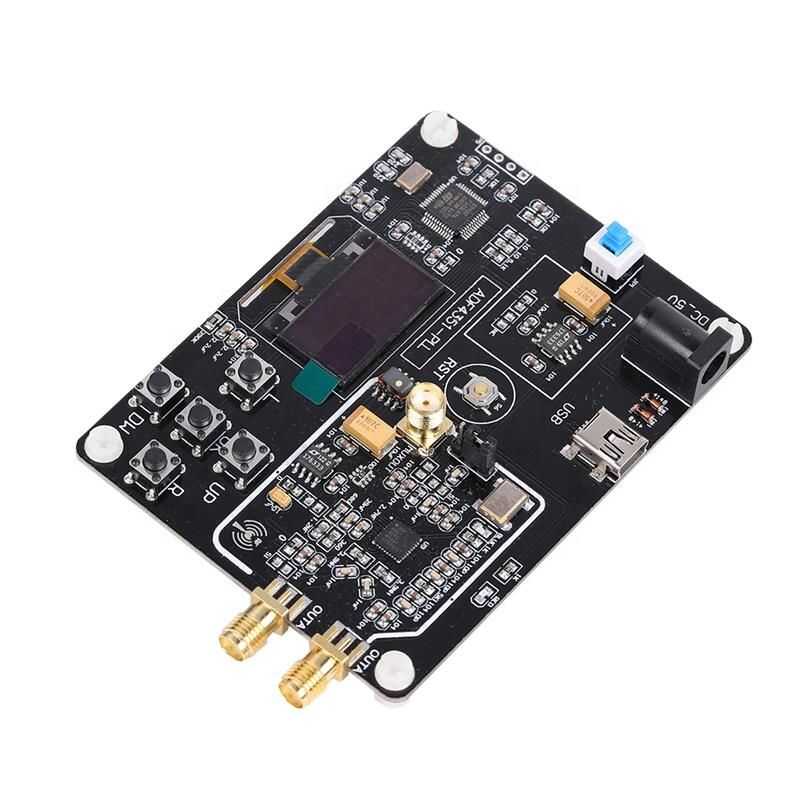

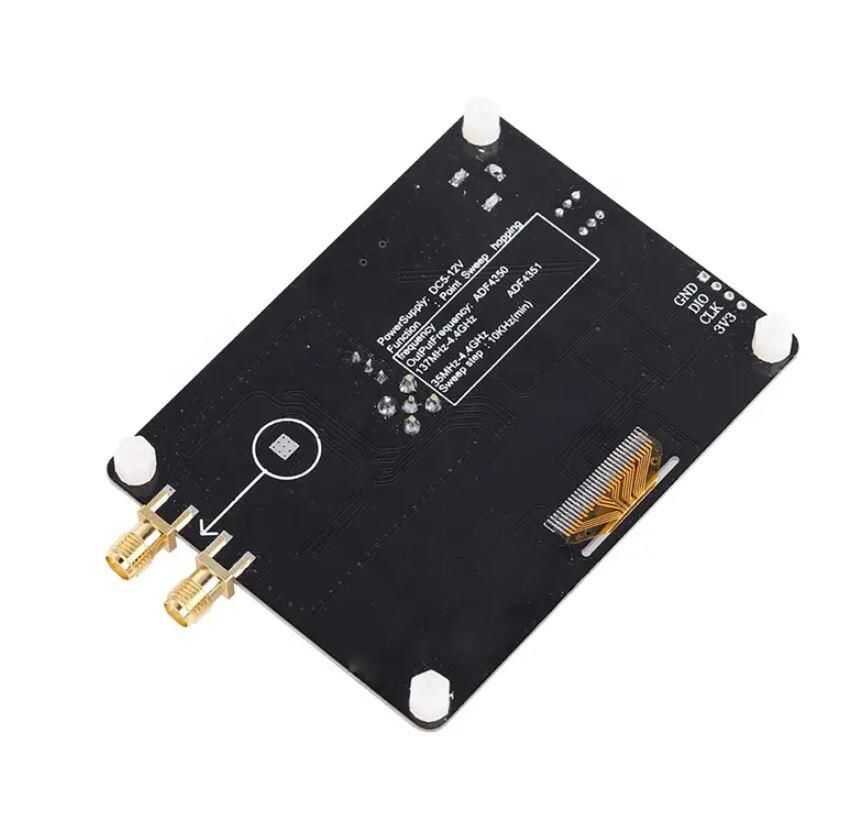

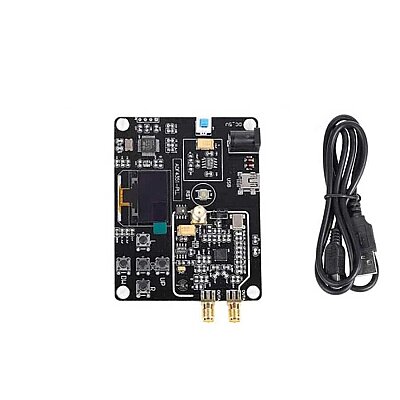

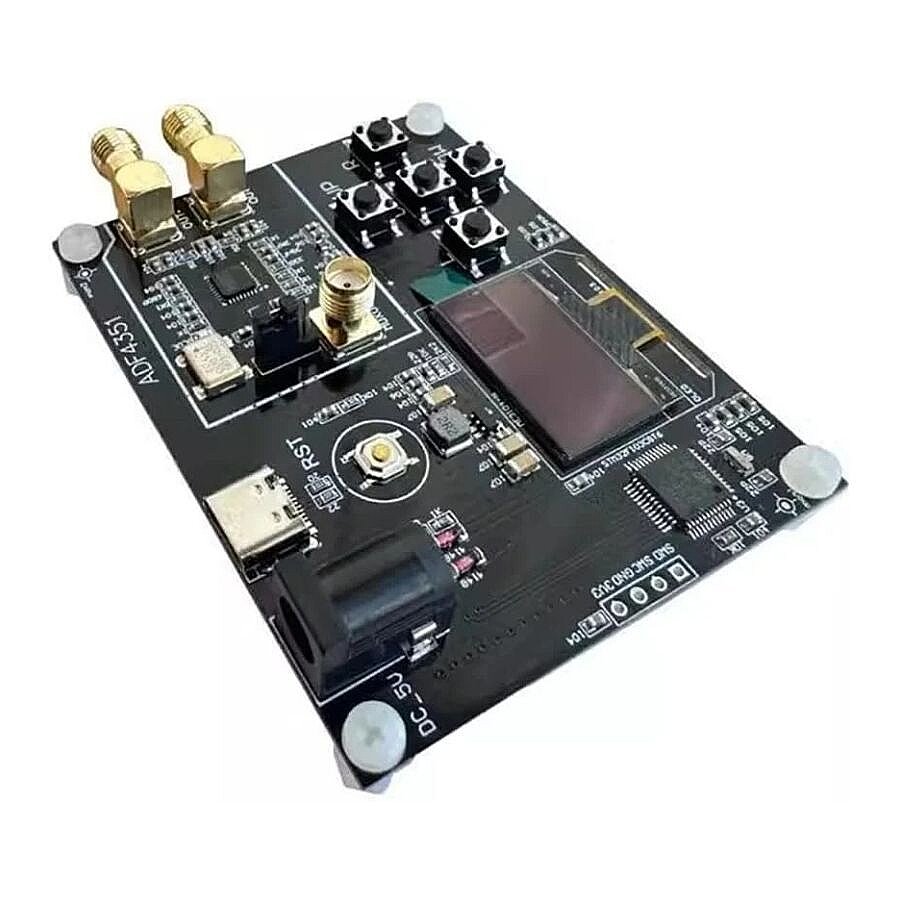

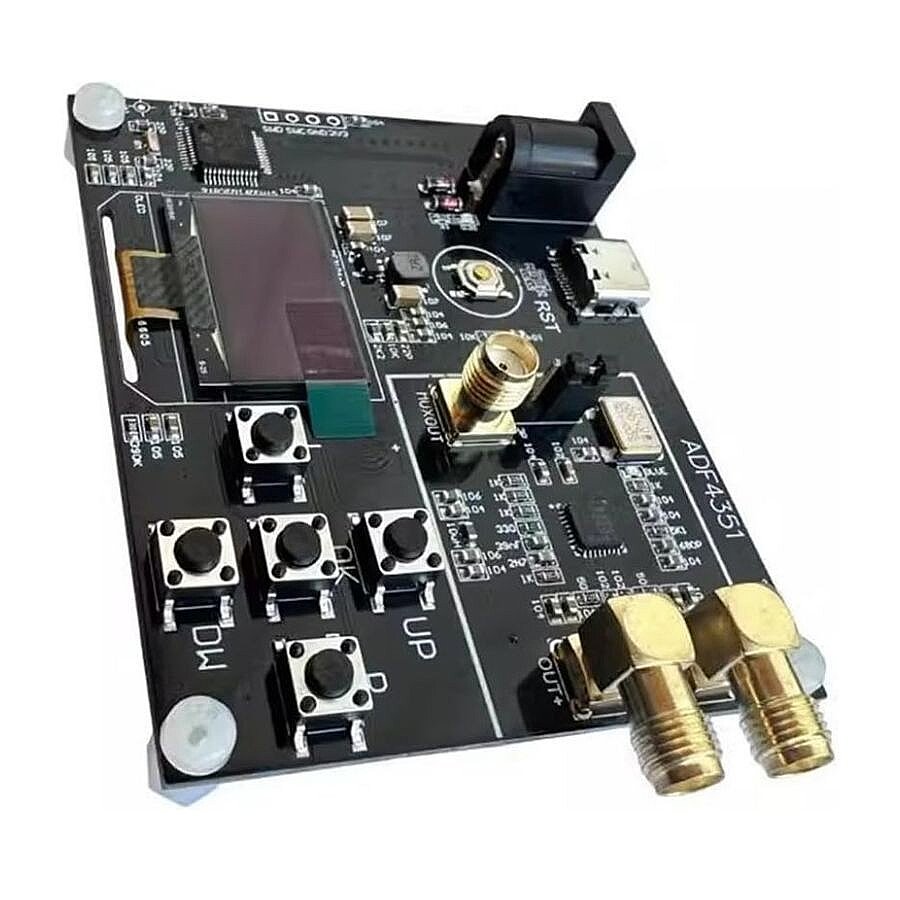

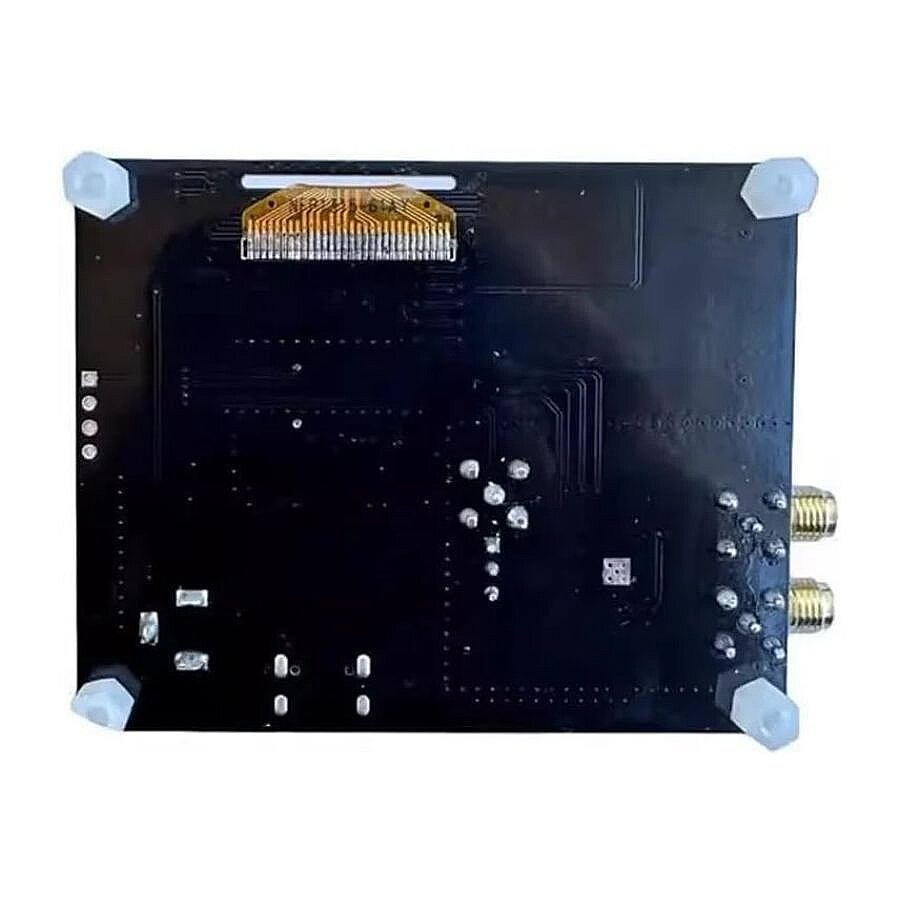

ADF4351 Sinyal Üreteci Modülü 35M-4.4GHz
35MHz-4.4GHz frekans çıkışı, nokta frekansı, frekans taraması, frekans atlama ve diğer temel işlevleri gerçekleştirebilir. STM32 USB'nin harici iletişim bağlantı noktası, USB veya analog seri bağlantı noktasına (varsayılan olarak) yapılandırılabilir.
NOT: Ürünün yerleşik sinyal kaynağı normal şekilde çalışabilir, harici bir sinyal kaynağı gerekmez. Harici bir sinyal kaynağına ihtiyacınız varsa, kaynak kodunu kendiniz değiştirebilirsiniz.
Teknik Özellikler
Güç kaynağı: 5V-15V (DC 5.1MM); 5V (USB)
Bant Genişliği: ADF4351: 35MHz - 4,4GHz; ADF4350: 137MHz - 4,4GHz
Modül adımı: 100KHz(dak)
Frekans hatası: ± 1KHz
Çıkış: OUTA OUTB iki yönlü
Modül faz gürültüsü: -100dBc @ 10KHz'den daha iyi (farklı bant fazlarında gürültü farklıdır)
Modül çıkış gücü: 7dBm (MAX)
Modül arabirimi: STM32 USB'nin harici iletişim bağlantı noktası, USB veya analog seri bağlantı noktasına (varsayılan olarak) yapılandırılabilir
Modül programı indirme modu: SW modülü, üç telli sistem (GND SWCLK SWDIO)
Boyutlar: 88mm * 67mm

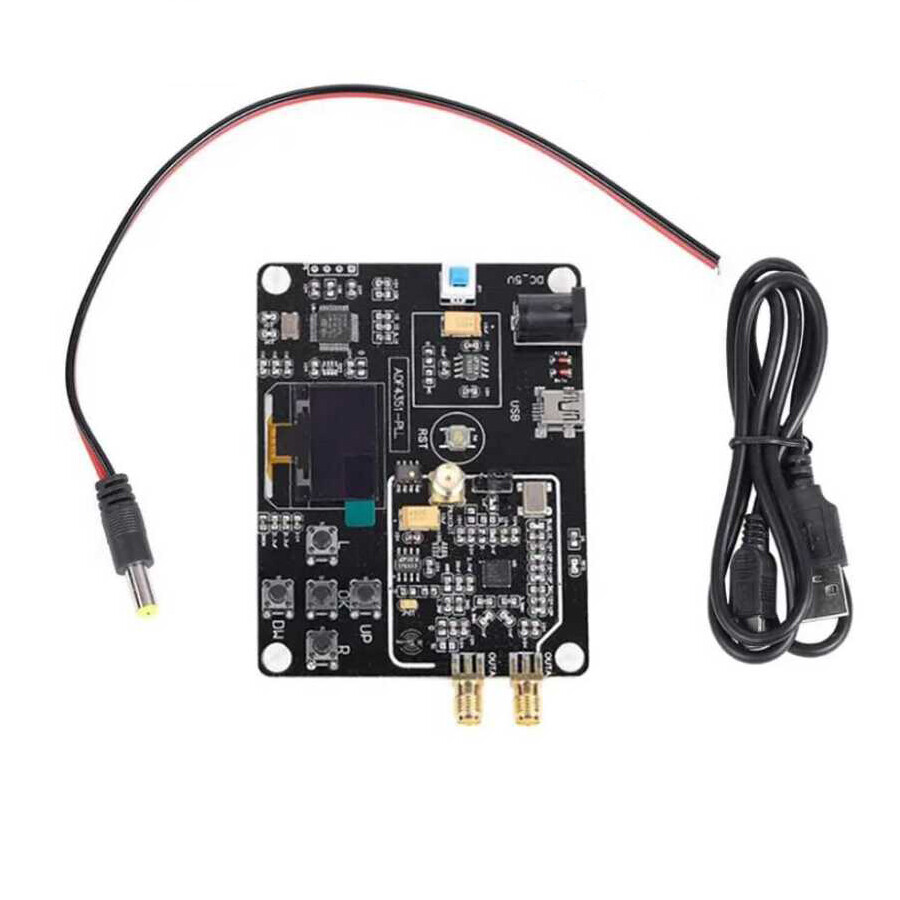

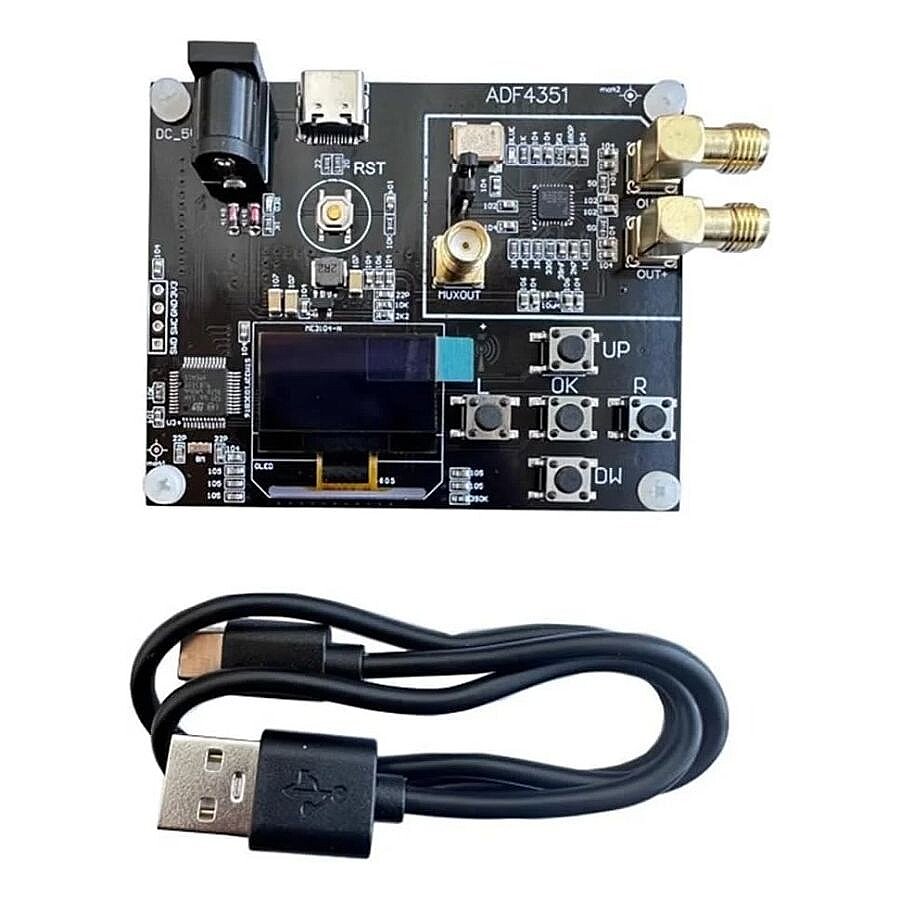

Paket İçeriği
1 x Modül
1 x USB-mini Kablo
1 x Power Kablosu
