Arduino RF-NANO NRF24L01 Wireless Modül

Arduino RF-NANO NRF24L01 Wireless Modül

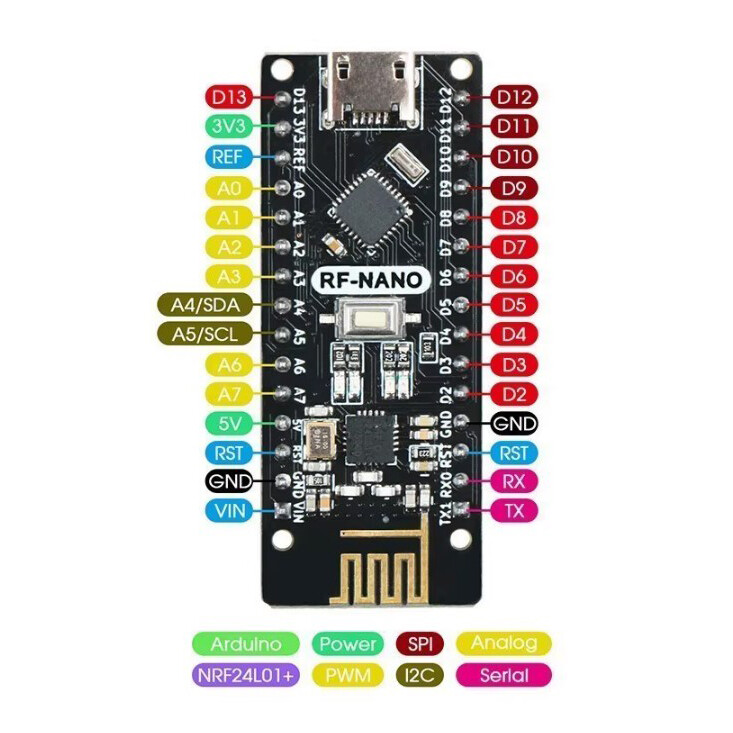

Arduino RF-NANO NRF24L01 Wireless Modül, Arduino NANO V3'ün işlevini ve pin çıkışını düşük güçlü 2,4 GHz kablosuz alıcı-verici çipi nRF24L01+ ile birleştirir. NANO ve kablosuz çip, NANO'da 5 GPIO'yu kaplayan ve ICSP başlığını ortadan kaldıran SPI arayüzünü kullanarak iletişim kurar.

Kablosuz menzili yaklaşık 100 m'dir ve kablosuz modemin güç tüketimi NANO'ya yalnızca yaklaşık 12 mA ekler.

16 MHz ve mikro USB portuna sahip 32 kB Atmega328P-AU'ya dayanmaktadır. NANO V3 modülümüz, dünyadaki en yaygın USB TTL arayüz çipi olan CH340G USB-UART çipiyle birlikte gelir.

Özellikler

• Besleme voltajı:
• USB: 5V DC
• VIN pini: 7-12V DC
• GPIO voltajı: 5V
• Maksimum GPIO akımı: 40mA
• İşlemci: ATmega328
• Saat Frekansı: 16MHz
• Flaş: 32KB
• SRAM: 2KB
• EEPROM: 1KB
• RF çipi: NRF24L01
• USB'den seri dönüştürücü: CH340
• GPIO pin sayısı: 22
• PWM pin sayısı: 6
• Analog giriş pin sayısı (ADC): 8
• Analog çıkış pin sayısı (DAC): 0 (sadece PWM)
• Boyutlar PCB: 48 x 19mm
