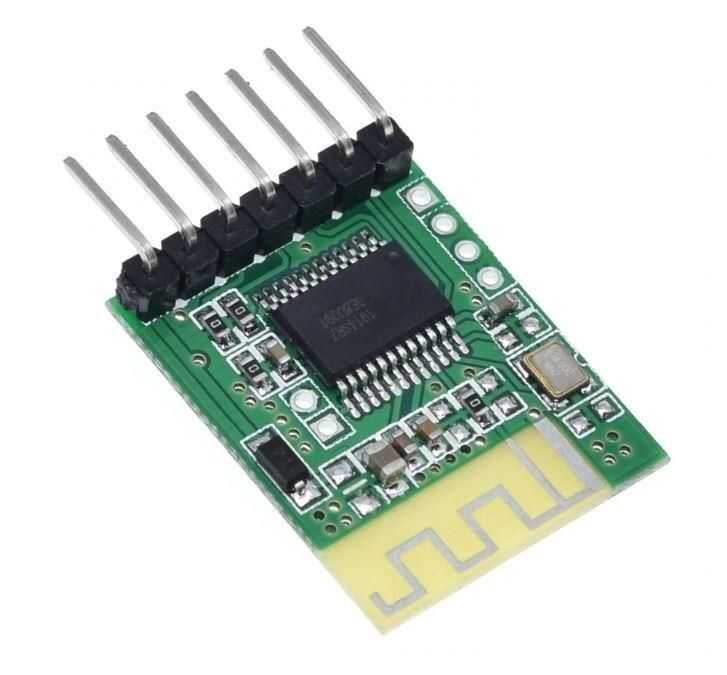

Bluetooth Amfi Devresi DIY win-668



Üzerinde bluetooth'u bulunan bu amfi devresi ile siz de kendi bluetooth hoparlörünüzü yapabileceksiniz. Bu Bluetooth Ses Modülü, yüksek kaliteli stereo ses akışı ve müzik çalar yapmak için kablosuz alıcıya herhangi bir Bluetooth kaynak cihazıyla bağlanır. (örneğin Bluetooth özellikli cep telefonları, Bluetooth stereo ses verici modülleri, Bluetooth adaptörü vb.) A2DP protokolünü destekler.

Özellikler

• Yüksek Entegre Bluetooth Ses Çözümü
• Düşük güç tüketimi
• Eşleştirilmiş ad: WIN-668
• Çift şifre: Yok

Teknik özellikler

• Bluetooth sürümü: 2.0
• Profil: Klasik BR / EDR A2DP profili
• Bluetooth Düşük Enerji Desteği: Hayır
• Frekans: 2.402GHZ - 2.480GHz
• Çalışma Gerilimi: 5.0V
• Anten: Dahili PCB Anteni
• Boyutlar: 20.15mm (0.795in) x 30.10mm (1.185in) x 2.87mm (0.112in) - başlıksız ölçümler
• Başlık Pimi aralığı: Standart 2,54 mm (0,1 inç) aralıklı başlık pimleri. (Ekmek tahtası ve delikli panolara montajı kolaydır)

Pinler

• 5V (+ Besleme)
• GND (- Besleme)
• L (Sol çıkış kanalı)
• R (Sağ çıkış kanalı)
• MUTE (Sessiz Giriş - GND'ye basma düğmesini bağlayın)
• LED (LED ile 100 ohm serisi rezistansı GND'ye bağlayın)

LED Durum Göstergesi

• LED Hızlı Yanıp Sönüyor: Eşleştirmeye hazır
• LED Katı AÇIK: Bağlı
• LED Yavaş Yanıp Sönüyor: Bluetooth arabirimi üzerinden Ses Çalma

Paket içeriği

• 1x Bluetooth Stereo Ses Modülü - WIN-668
• 1x LED
• LED için 1x Resitor
• Sol + Sağ Amplifikatör kanalı için 2x 10 uF kapasitör
