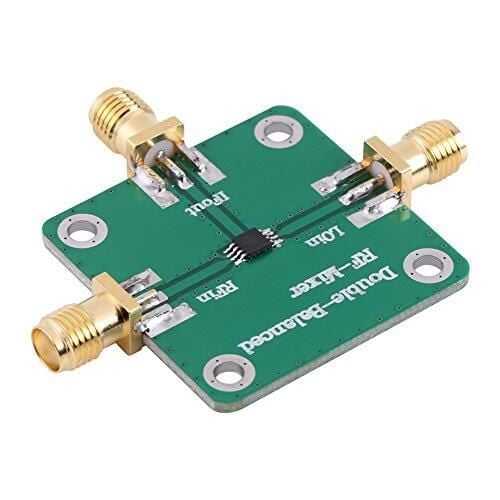

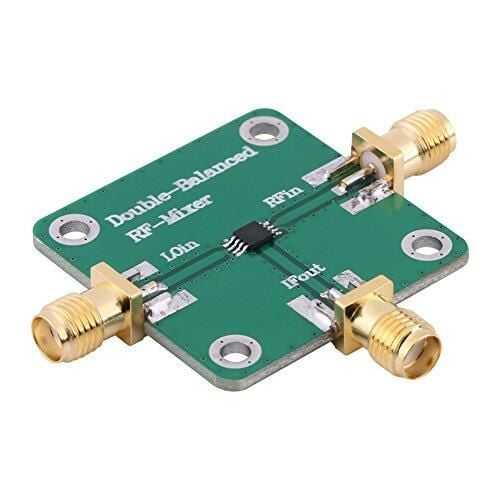

Çift Dengeli RF Karıştırıcı 1.5-4.5GHz DC-1.5GHz Mikrodalga Radyo Frekansı
RFin=1.5--4.5GHz, RFout=DC--1.5GHz'lik çift dengeli bir radyo frekansı karıştırıcısıdır. Her iki girişi de diferansiyel devrelere uygulanmıştır, böylece giriş sinyallerinden hiçbiri ve yalnızca çarpım sinyali çıkışta görünmez.
Bu mikser, LO ucuna göre RF ve IF uçlarında iyi izolasyona sahiptir, bu nedenle IF filtresi hakkında daha fazlasını gerektirmez. Standart SMA dişi konektörler çoğu cihazı bağlamak için uygundur.
Teknik Özellikler
Güç Kaynağı: Pasif Karıştırıcı (Güç Kaynağına Gerek Yok)
RF Girişi: 1.5--4.5ghz
Ara Frekans Çıkışı: Dc-1.5ghz
Dönüşüm Kaybı: 8.5db
Gürültü Rakamı: 8.5db (ssb)
Yerel Osilatör Girişi: 13dbm
Bağlantı Noktası İzolasyonu:
Yerel Osilatör - Rf: 40db (tipik)
Yerel Osilatörden Ara Frekansa: 35db (tipik)
Yüksek Giriş 1p3: 18dbm
Yüksek Girişli P1db: 8dbm

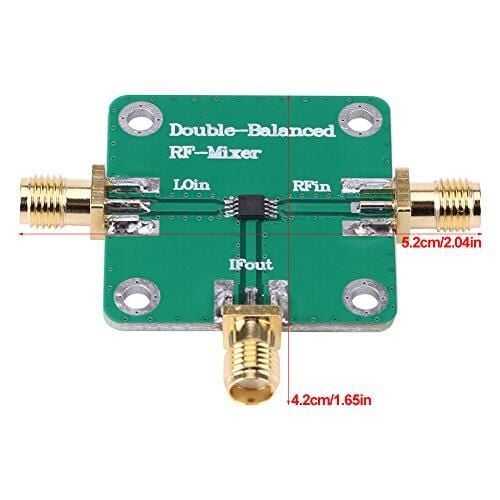

Boyutlar: 33*33mm (Konektörler hariç)
Konnektör Modeli: Standart Sma Dişi
