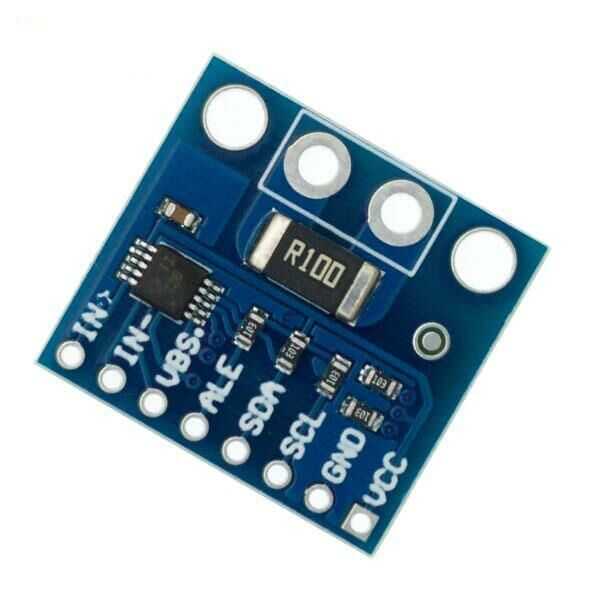

CJMCU-226 INA226 I2C Akım / Güç İzleme Sensörü
CJMCU-226 INA226 I2C Akım / Güç İzleme Sensörü.INA226, I2C™ veya SMBUS uyumlu bir arayüze sahip bir akım şöntü ve güç monitörüdür.
INA226, besleme voltajından bağımsız olarak 0 V ila 36 V arasında değişebilen ortak mod veri yolu voltajlarında akımı algılar.Sensör, tek bir 2.7-V ila 5.5-V kaynağından çalışır ve tipik bir 330μA besleme akımı çeker. Sensör,-40 ° c ve 125 ° c arasındaki çalışma sıcaklığı aralığında ve I2C-compatible arayüzünde 16 adete kadar programlanabilir adres üzerinde belirtilir.
Özellikler:
- Çalışma Voltajı: 2.7 - 5.5V
- 0-36V arası bus voltajı algılar
- 16 Programlanabilir Adres
- Yüksek taraflı veya düşük taraflı algılama
- Yüksek Doğruluk; -0.1% kazanç hatası , -10μV ofset

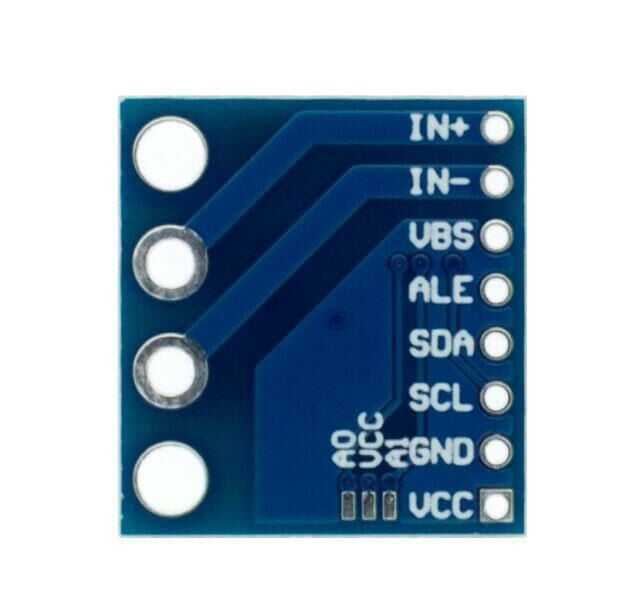

Pin Şeması
Bağlantı Şeması
Yüksek Taraflı veya Düşük Tarafşo Algılama Uygulaması
