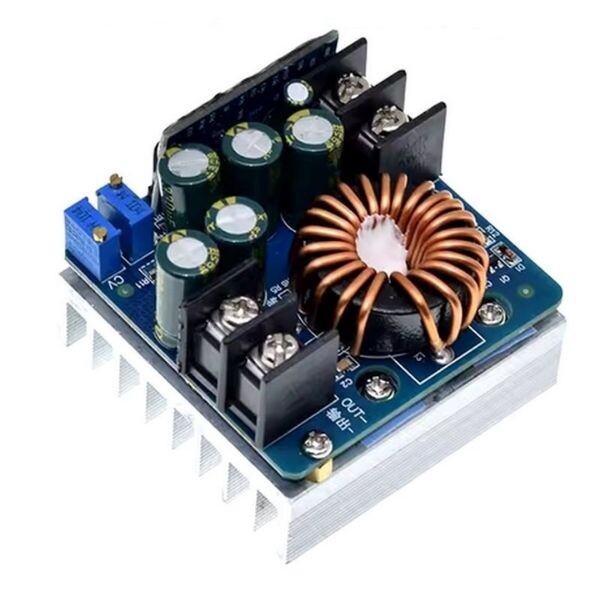

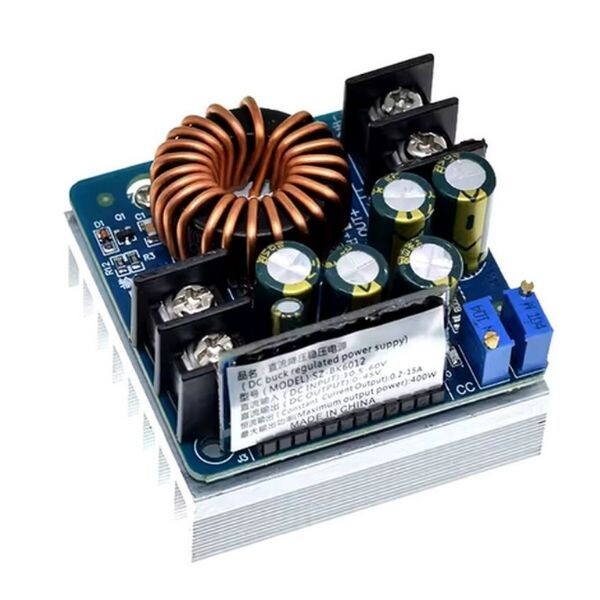

DC-DC 10-60V 400W Ayarlanabilir Voltaj Düşürücü Modül

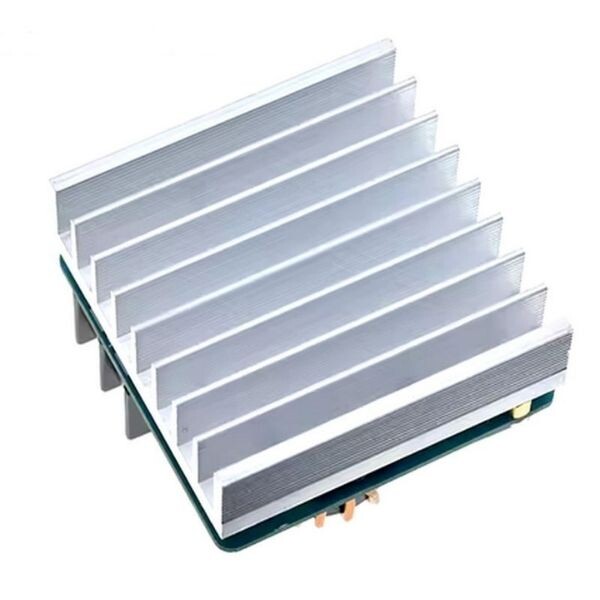

DC-DC 10-60V 400W Ayarlanabilir Voltaj Düşürücü Modül, 0 ile 45V arasında ayarlanabilir çıkış voltajı aralıkları elde etmek için kullanılabilir. Modül, 15 A'e kadar geniş bir akım çıkışı aralığı sağlar. Sürekli yüksek güç çıkışı için soğutucu üzerinde bir soğutma fanı kullanmanız gerekir.
Çıkış akımını ürün üzerinde CC trimpotu ile ayarlayabilirsiniz.
Modül, iyi bir stabilite sağlamak için yüksek doğrulukta voltaj ve akım regülasyonu için yerleşik çok turlu potansiyometreye sahiptir. Voltaj ve akım ayarlanabildiği için akü şarjı, LED sürücü güç kaynağı, araç güç Kaynağı vb. gibi birden fazla uygulamada kullanım kolaylığı sağlar.
Teknik Özellikler:
- Giriş Voltajı: 10.5V - 60V DC
Çıkış Voltajı: 0V - 45V DC
Çıkış Akımı: 15A
Verimlilik: %95 (24V - 12V, 20A)
Çıkış Dalgalanma: ≤50mV
Kablolama Yöntemi: Terminal
Boyut: 60x60x46mm

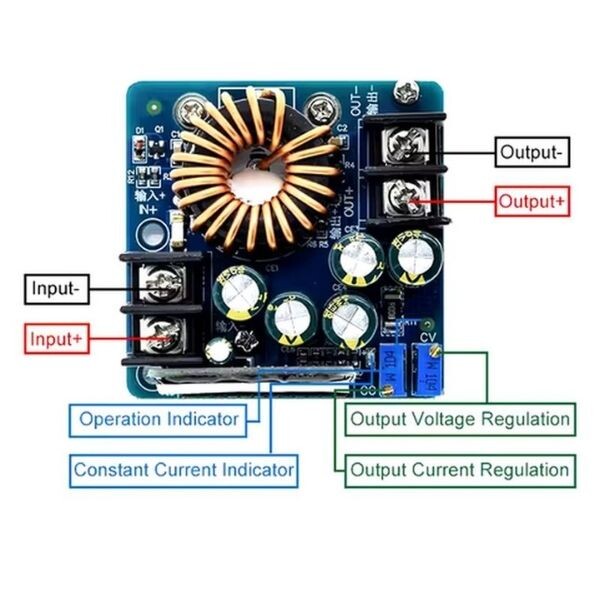

Bağlantı şeması:
VO+: Çıkış pozitif
VO-: Çıkış negatif
+IN: Giriş pozitif
-IN: Giriş negatif
CV: Çıkış voltajı ayarı
CC: Çıkış akımı ayarı
Modül ayarı nasıl yapılır:
- Modül çıkış voltajı ayarlanamadığında (çıkış voltajı her zaman giriş voltajına eşittir) Lütfen potansiyometreyi saat yönünün tersine 20 tur (20 tur) veya daha fazla çalışana kadar ayarlayın.
- SAAT YÖNÜNDE ARTIŞ için, SAAT YÖNÜNÜN TERS YÖNÜNDE AZALTMAK için çevirin.
- Potansiyometreyi ayarlarken, voltajı izlemek için lütfen bir multimetre kullanın.
