DC-DC LCD Ekranlı 3A Ayarlanabilir Voltaj Regülatörü

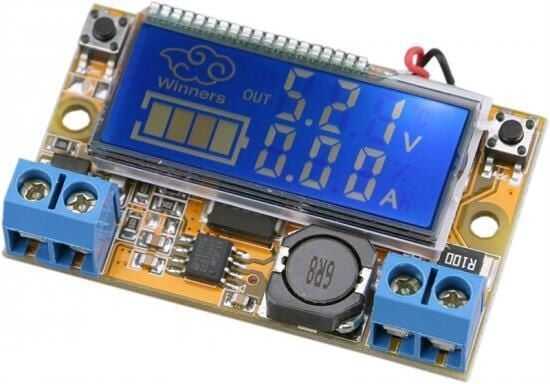

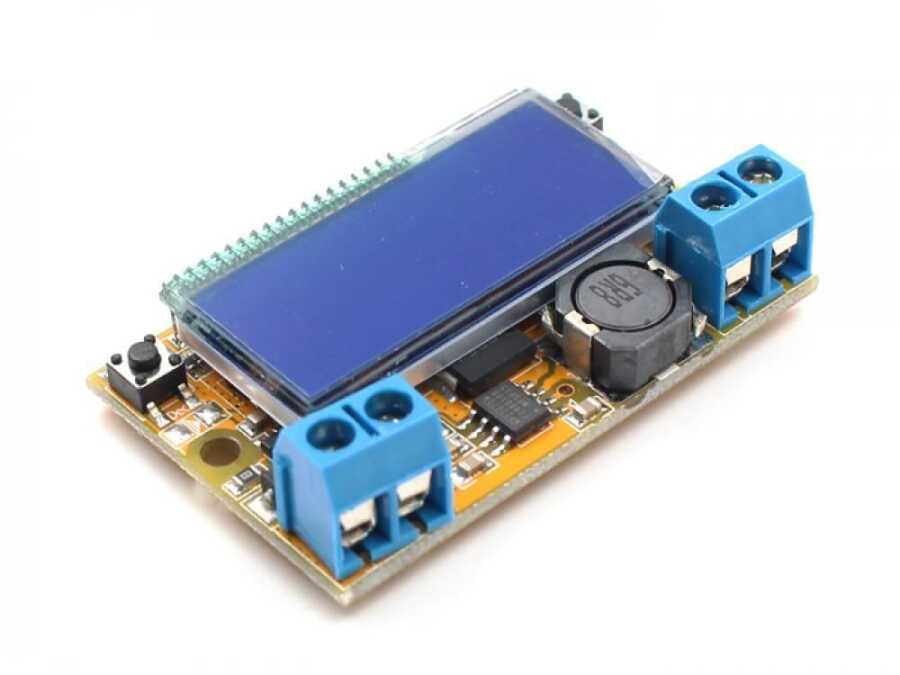

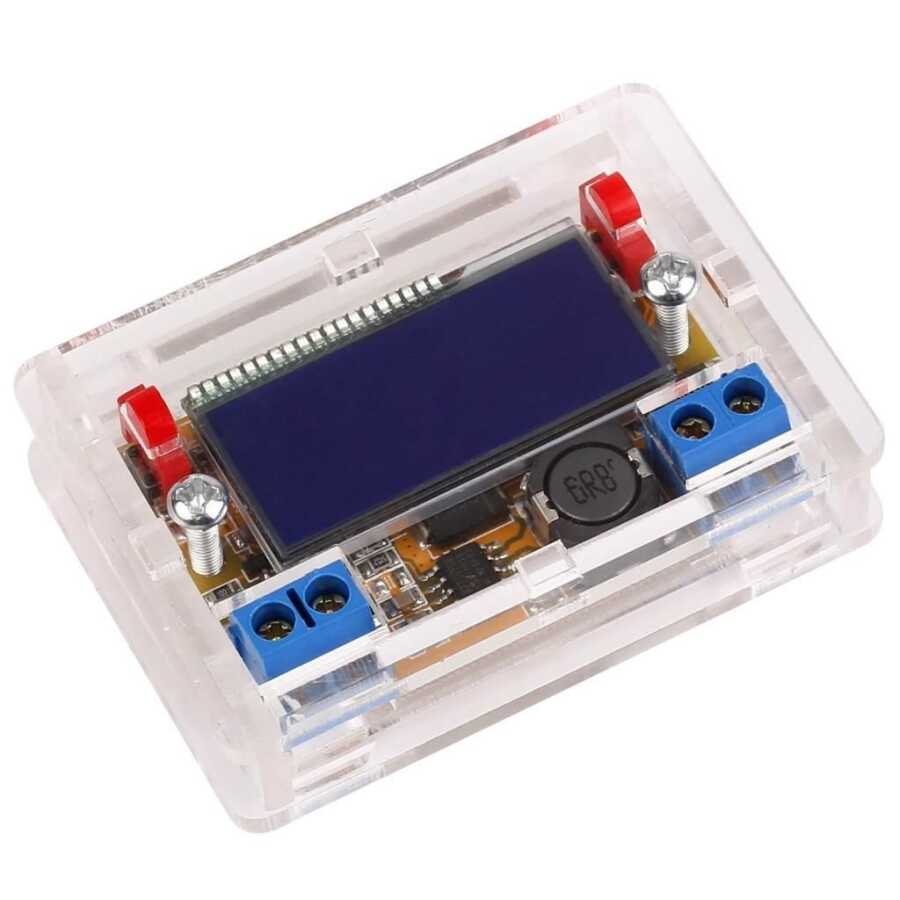

Bu devre, aynı anda voltaj ve akımı gösterebilen, LCD ekranlı ayarlanabilir bir DC-DC regülatörüdür. Bu modülde iki butonu vardır ve voltajı ayarlar. Ürün bir adet koruyucu pleksi kutu ile birlikte gönderilmektedir. Kutu demonte haldedir.
Kalibrasyon yöntemi:
Güç kapalı durumdayken, sol tuşa basılı tutun ve ekran yanıp sönmeye başladığında kaynağı açın, sol tuşa basın, multimetre çıkış voltajını ölçerek, sol ve sağ tuşa basarak multimetre ölçüm voltajını 5.V gibi 5V'a ayarlayın. , 4.98V veya 5.02V da tamam, bu durumda, lütfen bu öğenin görüntülenmesini dikkate almayınız. Ayarlamadan sonra, lütfen kapatıp tekrar açın, ardından kalibrasyon tamamlanır. Hatalar 0.04V'da kalibre edilebilir, eğer hata daha büyükse, tekrar kalibre etmeyi deneyebilirsiniz.
Teknik Özellikler:
- Dönüştürücü tipi: DC-DC

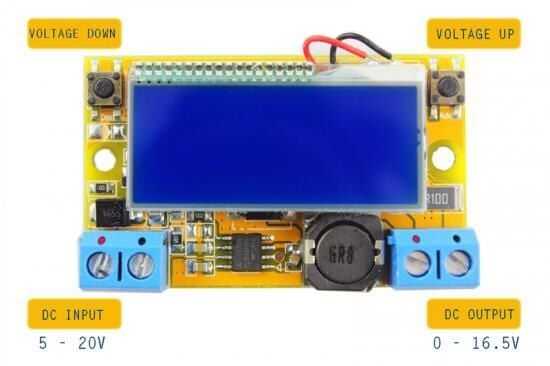

- Giriş voltajı: 5 ~ 23V (En iyi voltaj 20V
- Çıkış gerilimi: 0V ~ 16,5V (Sürekli ayarlanabilir)
- Pik akımı: 3a
- Ekran modülü: STN LCD
- LCD doğruluğu:% 1
- Dönüşüm verimliliği:% 95
- Yük düzenleme S (I): <=% 0,8
- Voltaj regülasyonu S (U): <=% 0,8
- LCD boyutu: 37,5 mm x 17,0 mm (LxW)
- Ana kart boyutu: 50mm x 30mm x 12mm (LxWxH)
