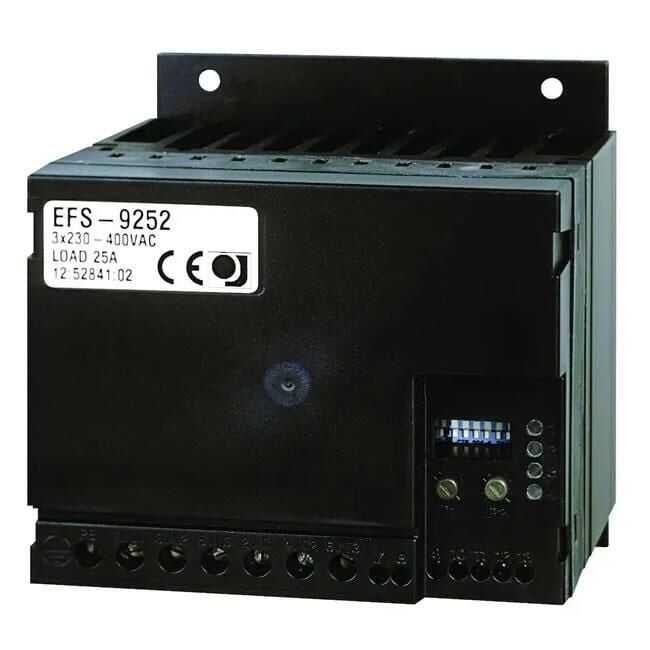

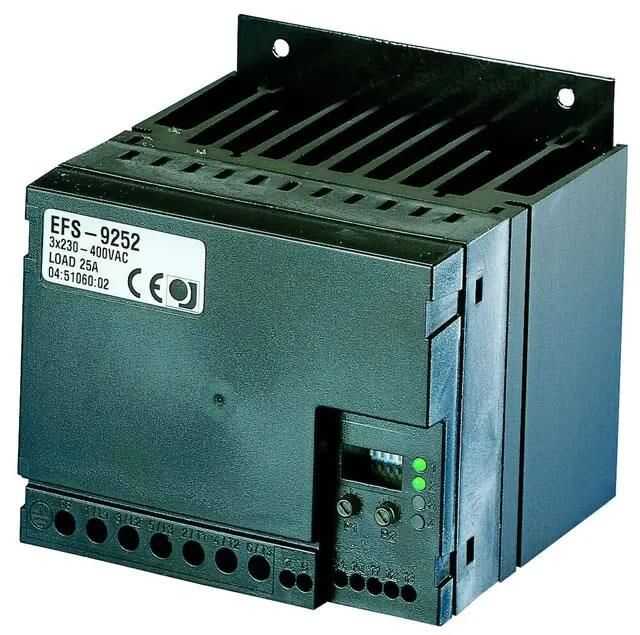

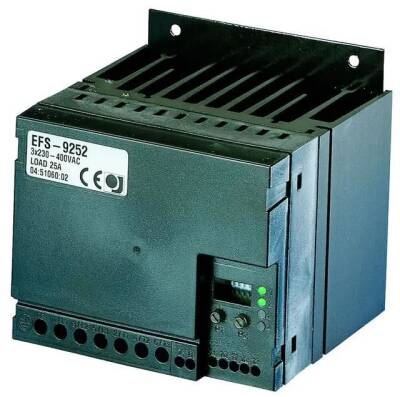

EFS-9252 25A Üç Fazlı Güç Kontrol Cihazı
EFS, 3 fazlı voltaj için sıfır geçiş tetiklemeli iki veya üç güçlü tristör çıkışına sahip elektronik, zamanla orantılı bir güç regülatörüdür.
EFS, bir analog sinyali, açık ve kapalı güç arasında bir darbe/duraklama oranına dönüştürür. Kontrol sinyali örneğin 5V olduğunda, güç, ayarlanabilir olan sürenin %50'si boyunca açılır.
Ürünlerin taban bağlantı plakalarında zamanla oluşmuş korozyon izleri mevcuttur. Bu izler ürün kullanımını hiçbir şekilde etkilememektedir.
- Radyo ve TV'de (emc) gürültüyü önlemek için güç, sinüs eğrisinin sıfır noktasında açılır ve kapanır.
- EFS, yerleşik bir P-regülatörüne sahiptir ve örneğin yerden ısıtma sistemleri için kompakt bir güç regülatörü oluşturur.
- EFS bir sinyal dönüştürücüye sahiptir ve voltaj veya akım çıkışı olan harici bir regülatöre bağlanabilir.
- EFS, iki eşit ısıtma elemanı kullanarak gücü iki katına çıkarma imkanı sağlayan yerleşik bir röleye sahiptir.
EFS, büyük etkilerin doğru ve gürültüsüz düzenlenmesi için bir istek olduğunda kullanılır, örn. havalandırma sistemlerinde ısıtma pilleri. EFS ayrıca ısıtma kablosunu, ısıtma folyosunu ve elektrikli radyatörleri de kontrol edebilir.
EFS, soğutma profili kanal/ünite içine veya panel duvarının dışına yerleştirilecek şekilde monte edilebilir.
Periyot süresi 1-40 sn arasında ayarlanabilir, bu da EFS'nin kızılötesi ısıtma elemanlarını kontrol etmek için kullanılabileceği anlamına gelir.

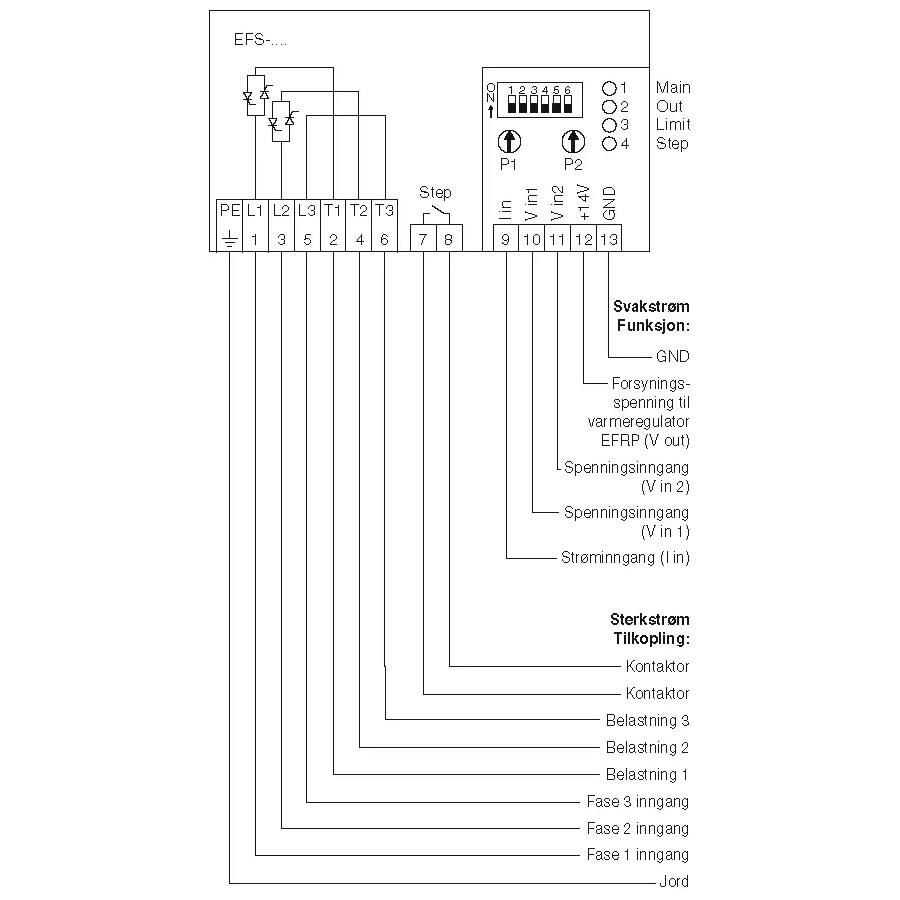

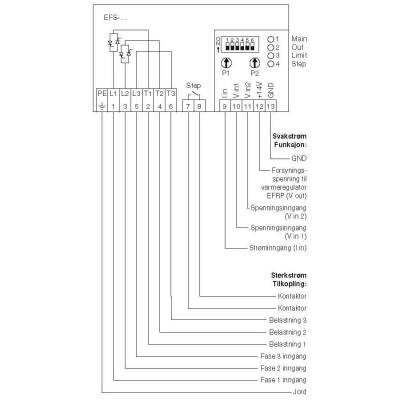

Led Göstergeleri
MAIN LED 1 (yeşil): Voltajın bağlı olduğunu gösterir
OUT LED'i 2 (yeşil): Yükte gerilim olduğunu gösterir.
LIMIT LED 3 (sarı): Sabit ışık, kısıtlamanın etkin olduğu (etki yok), yanıp sönmesi sensör arızası anlamına gelir
STEP LED 4 (yeşil): Kademe rölesi çekildiğinde yanar
