Endüstriyel RS232'den RS485'e Dönüştürücü

Yorumlar (0)
Yorum Yap
Marka: WaveShare
Ürün Kodu: ELK.DNK.01.000017
774,40 TL + KDV
KDV Dahil: 929,28 TL

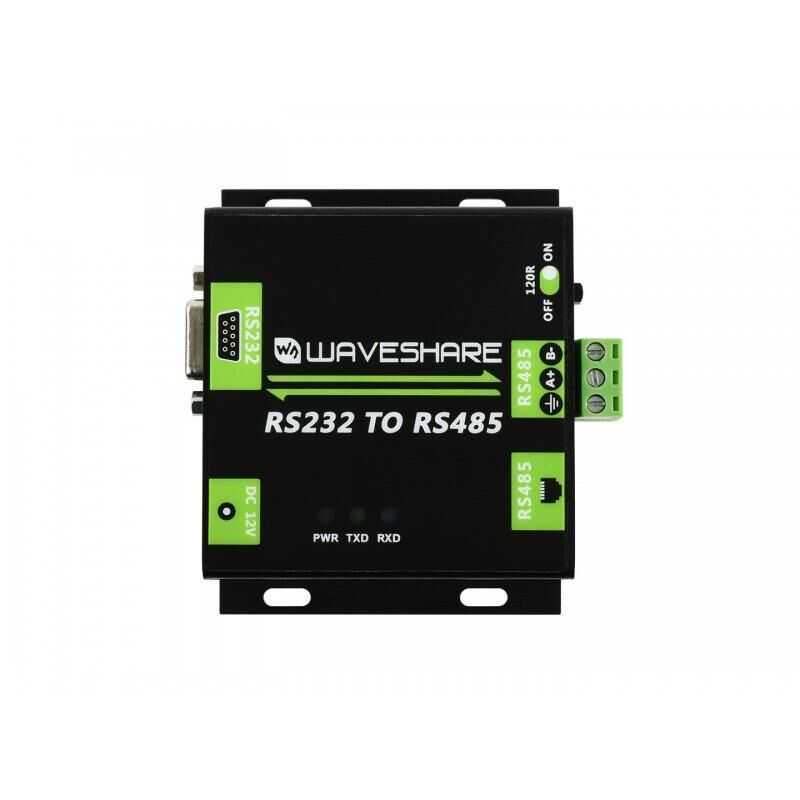

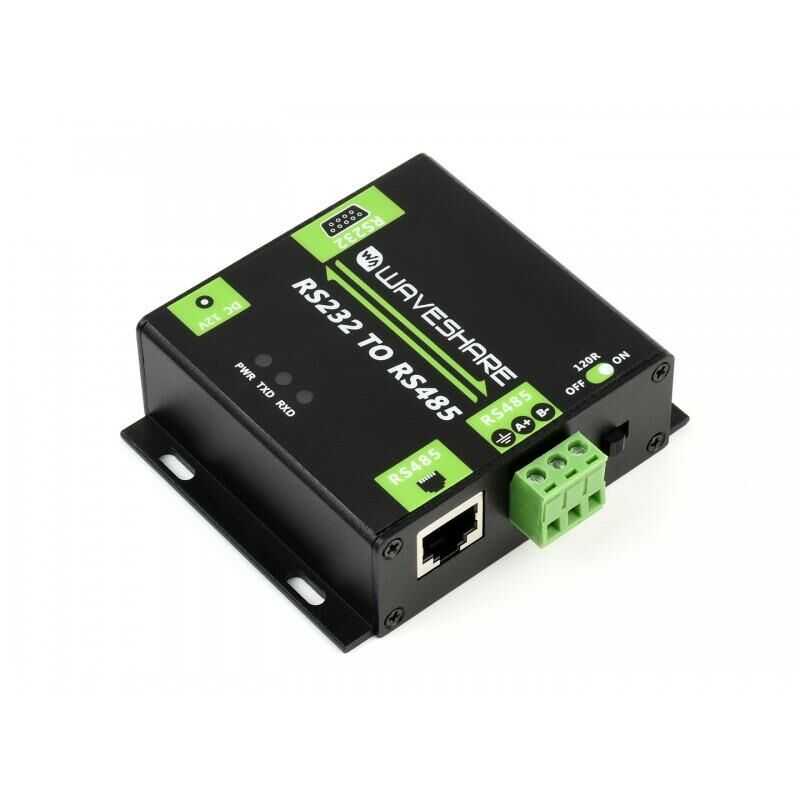

Endüstriyel RS232'den RS485'e Dönüştürücü


Elektromıknatıs izolasyonuna sahip bir RS232 ve RS485 asenkron çift yönlü dönüştürücüdür. Cihazı kararsız çalışmalardan korumak için dahili TVS çift yönlü geçici bastırma diyotu.
*RS232 / RS485 standardıyla uyumludur, RS232 sinyalini dengeli diferansiyel RS485 sinyaline dönüştürür
*300 ~ 115200bps hızında kararlı iletim
*Yerleşik güç kaynağı izolasyonu, kararlı izole voltaj sağlar, izole terminal için ekstra güç kaynağına ihtiyaç duymaz
*Yerleşik ADI manyetik izolasyonu, sinyal izolasyonu, yüksek güvenilirlik, güçlü parazit önleme, düşük güç tüketimi sağlar
*Yerleşik TVS (Geçici Gerilim Bastırıcı), devredeki aşırı gerilim ve geçici ani yükselme gerilimini etkili bir şekilde bastırır, yıldırım geçirmez ve anti-elektrostatik
*Yerleşik sıfırlanabilir sigorta ve koruma diyotları, akım / voltaj kararlı çıkışlar sağlar, aşırı akım / aşırı voltaj koruması sağlar, şok direncini artırır
*Anahtar aracılığıyla etkinleştirilen / devre dışı bırakılan isteğe bağlı RS485 çıkış terminali 120R direncini entegre eder
*DC-005 güç girişi, 6V ~ 36V DC geniş aralıklı girişe izin verir, farklı uygulama durumlarına uygundur
*3x LED gösterge, çalışma durumunu kontrol etmek kolay: güç, gönderme ve alma

Teknik Özellikler

Ürün tipi: Elektromanyetik izolasyon RS232 - RS485 asenkron çift yönlü dönüştürücü
SKU: 18244
Baud hızı: 300 ~ 115200bps
Cihaz arayüzü: standart RS232 / RS485
RS232 arayüzü:

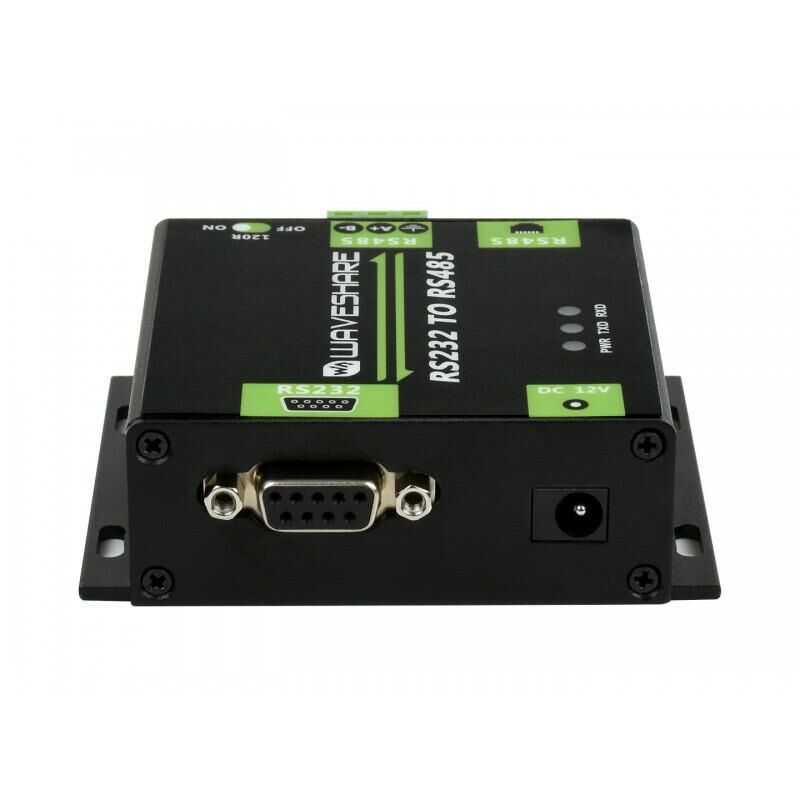

Bağlayıcı: DB9 erkek
İletim aralığı: yaklaşık 15 metre
İletim türü: Noktadan Noktaya
RS485 arayüzü:

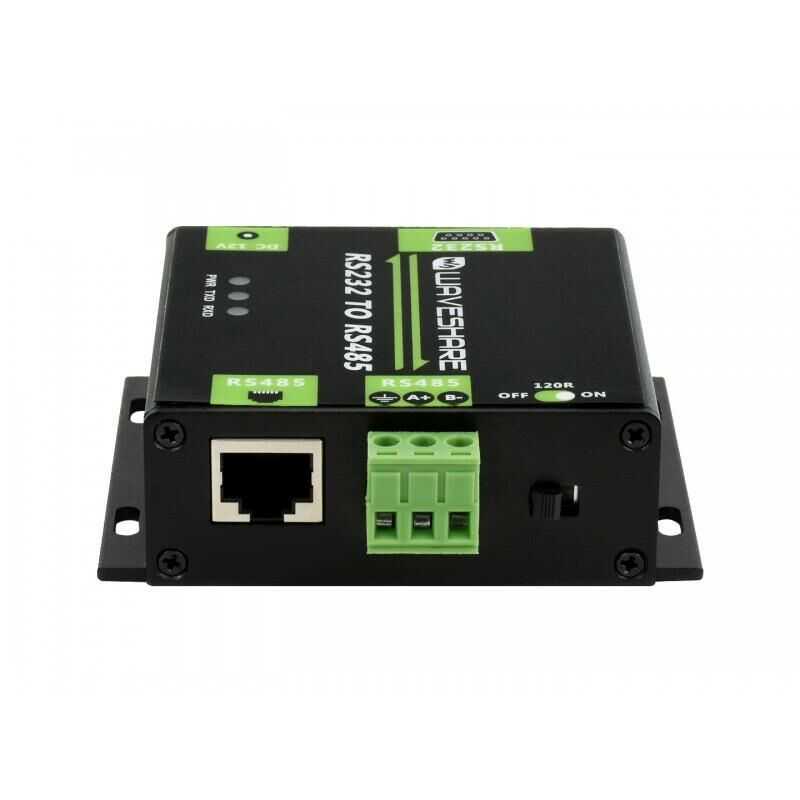

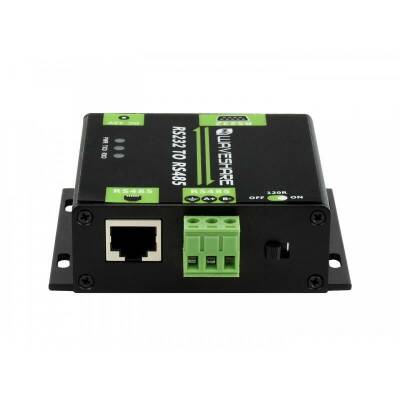

Bağlayıcı: DIP konektörü + RJ45 bağlantı noktası
Yön kontrolü: Donanım otomatik kontrolü
Arayüz koruması: 600W yıldırımdan korunma, aşırı akım ve 15KV ESD koruması
Terminal direnci: 120R, değiştirilebilir
İletim aralığı: yaklaşık 1200 metre
İletim türü: Noktadan Omnipoint'e (32 noktaya kadar destek, 16'dan fazla nokta kullanıyorsanız Aktarma önerilir)
Göstergeler:
PWR: Güç göstergesi, güç kaynağı bağlandığında kırmızıya döner
TXD: İletim göstergesi, RS232 bağlantı noktasından veri iletildiğinde yeşile döner.
RXD: Alma göstergesi, veriler RS232 portu tarafından alındığında maviye döner
Sıcaklık: -15 ℃ ~ 70 ℃
Nem:% 5 Bağıl Nem ~% 95 Bağıl Nem
Not: Kart üzerindeki anahtar, 120R terminal direncini etkinleştirmek / devre dışı bırakmak için kullanılır. Başlatma ve Sonlandırma cihazları için terminal direnci önerilir.

Ağırlık (Kg)
0.2
