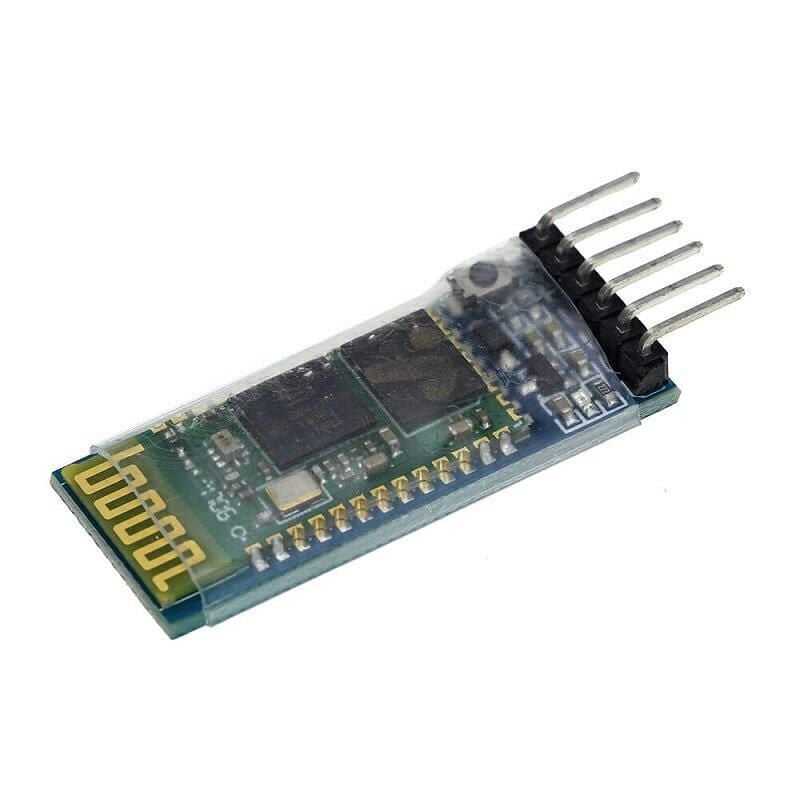

HC05 Bluetooth DIP - Serial Modül Kartı
HC05 Bluetooth Modülü, Serial Port Standart - SPP protokolünü destekleyen herhangi bir cihaza bağlanabilir ve kablosuz haberleşme projelerinde kullanılabilir. 2,4 GHz radyo alıcı-vericisine sahip bir Bluetooth V2.0 + EDR 3Mbps modülasyonudur. Açık alanda 10 metre haberleşme mesafesine sahiptir.
Master, Slave veya Loopback modları olarak yapılandırılabilir.
HC06 Bluetooth Modülü sadece Slave modda kullanılabilir.
Diğer

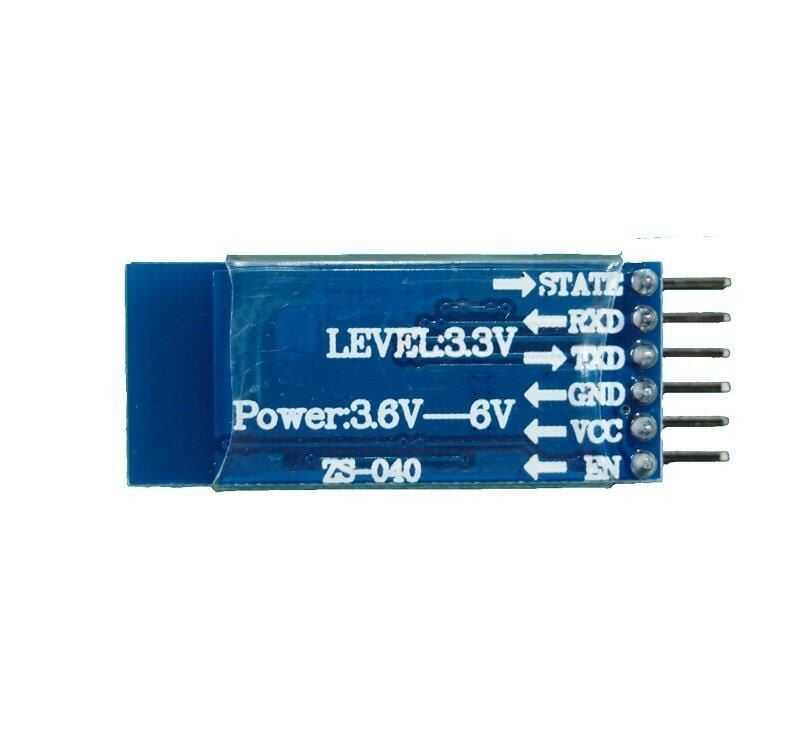

HC05 Bluetooth modülünden farklı olarak pinleri dışarıdadır. Bu sayede jumper kablolar ile kolaylıkla bağlantıları yapılabilir. Breadboard ile kullanımda ve arduino projelerinde de prototipleme kolaylığı sağlamış olur.
- Bluetooth Protokolü: Bluetooth 2.0+EDR(Gelişmiş Veri Hızı)
- 2.4GHz haberleşme frekansı
- Hassasiyet: ≤-80 dBm
- Çıkış Gücü: ≤+4 dBm
- Asenkron Hız: 2.1 MBps/160 KBps
- Senkron Hız: 1 MBps/1 MBps
- Güvenlik: Kimlik Doğrulama ve Şifreleme
- Çalışma Gerilimi: 1.8-5V(Önerilen 3.3V)
- Akım: 50 mA
- Boyutları: 43x16x7mm
Arduino ve Raspberry Pi projelerinde, robotik ve akademik projelerde kullanabilirsiniz.
RX ve TX pinleri 3.3V olduğundan Arduino veya 5V sistemlerde kullanabilmeniz için resimdeki bağlantıyı kullanabilirsiniz.
Arduino Bağlantı Şeması
