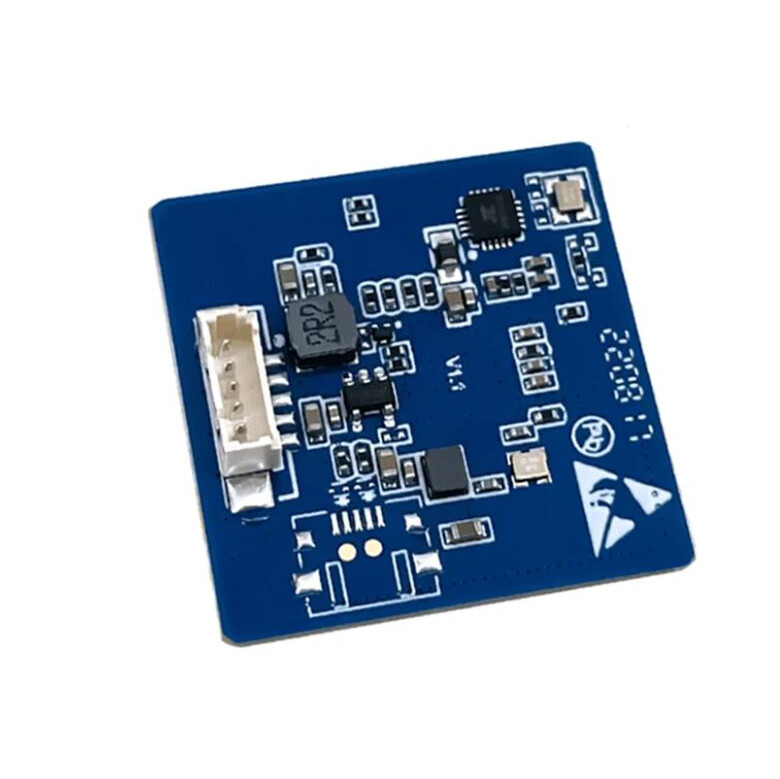

HLK-LD2411 24Ghz Radar Hareket Algılama Sensörü Modülü

HLK-LD2411 24Ghz Radar Hareket Algılama Sensörü Modülü

LD2411, insan mesafesi algılama ve jest tanıma modülüdür. Kullanıcının kaldırma ve bırakma hareketlerini tanımanın yanı sıra, kullanıcının tuvalete girip çıkma hareketini algılayabilir ve algılanan hareketler yoluyla GPIO sinyalleri göndererek üreticinin mikro denetleyicisinin tuvalet kapağının açılmasını veya kapanmasını kontrol etmesini sağlayabilir.

Modül 5V besleme kullanır ve radar ışını geniş ve dar bir şekilde, yaklaşık ±20° yatay açı (4 yama) ve ±40° dikey açı ile tasarlanmıştır ve antenin yerleşim yönüne bağlı olarak ayarlamalar yapılır. Tuvalet uygulamalarında, oradan geçen insan vücudunun yanlış tetiklenmesini önlemek amacıyla dar bir yatay kiriş tavsiye edilir.

Teknik Özellikler

• Tak ve çalıştır, kolay montaj yöntemi
• 2 metreye kadar algılama mesafesi, 1 metreye kadar hareket tanıma mesafesi
• ±30 dereceye kadar algılama açısı kapsamı
• Mesafe algılama mesafesi Bluetooth üzerinden ayarlanabilir

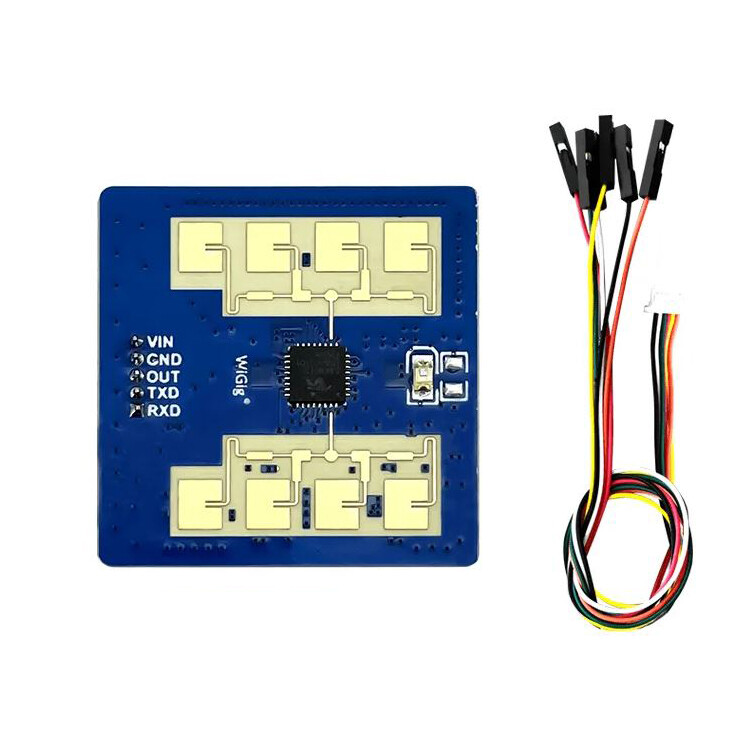

Pinout

1. VCC: 5V çalışma voltajı
2. GND
3. OUT
4. TXD: Seri port emission/IO
5. RXD: Seri port receiving/IO

İndüksiyon aralığı diyagramı

Modül kurulum modu, tuvalet uygulamasında, insan vücudunun geçmesinin yanlış tetiklenmesini önlemek için yatay dar kirişe tavsiye edilir.

Klozet kapağının beş durumu vardır:

Mesafe Algılama Kullanımı:

İçeri girin: modül merkezdeyken, insan vücudu modüle dönük olarak, alt eşik ayar mesafesine ulaşmak için yürüyün, RX pin çıkışı yüksek seviye, TX düşük seviye, yaklaşık 1~2 saniye sürer

Uzakta: Gövde modüle bakar ve geriye doğru yürür, üst eşik ayar mesafesine ulaştıktan sonra TX pini yaklaşık 1~2 saniye boyunca yüksek seviye ve RX düşük seviye çıkışı verir.
