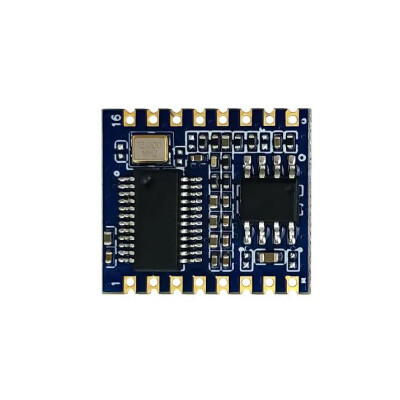

HLK-V20 Ses Tanıma Modülü

HLK-V20 Ses Tanıma Modülü

HLK-V20, çok sayıda saf çevrimdışı kontrol senaryosu ve ürününe göre Hi-link Electronics tarafından yeni piyasaya sürülen, yüksek performanslı, saf çevrimdışı ses tanıma modülüdür. Akıllı evlere, çeşitli akıllı küçük ev aletlerine, oyuncaklara, lambalara, geniş çapta ve hızlı bir şekilde uygulanabilir.

Ses kontrolü gerektiren endüstriyel, medikal, IoT, otomotiv, güvenlik ve aydınlatma ürünleri için kullanıma uygundur.

Modül, 32 bitlik bir RSIC mimari çekirdeği kullanır ve özellikle sinyal işleme ve konuşma tanıma için bir DSP talimat seti, kayan nokta işlemlerini destekleyen bir FPU işlem birimi ve bir FFT hızlandırıcı ekler. Ses sinyali tanıma yeteneğini geliştirmek için ses sinyali sinir ağı aracılığıyla eğitilir ve öğrenilir.

Çözüm, 150 yerel komutun çevrimdışı tanınmasını, uyandırma sözcüklerinin, komut sözcüklerinin ve yayın yanıt sözcüklerinin arka plan üzerinden ücretsiz yapılandırılmasını, hafif RTOS sistemlerini, zengin çevresel arayüzleri ve basit ve kullanıcı dostu özelleştirilmiş araçları destekler.

HLK-V20 Ses Tanıma Modülü Datasheet

Teknik Özellikler

Çekirdek

• 32bit RISC çekirdeği, çalışma frekansı 240M
• DSP komut setini ve FPU kayan nokta operasyon ünitesini destekler
• FFT hızlandırıcı: 1024 noktaya kadar karmaşık FFT/IFFT işlemlerini veya 2048 noktaya kadar gerçek FFT/IFFT işlemlerini destekler
• Özelleştirilmiş ses algoritması operatörü

Depolama

• Yerleşik yüksek hızlı SRAM
• Dahili 2 MB FLAŞ

Ses girişi ve çıkışı

• 1 analog Mikrofon girişi desteği, SNR≥94db
• 4 dijital Mikrofon girişini destekler
• Çift kanallı DAC çıkışını destekler
• I2S giriş/çıkış desteği

Güç kaynağı ve saat

• Çipe güç sağlamak için dahili 5V ila 3,3V, 3,3V ila 1,2V LDO
• RC 12MHz saat kaynağı ve PLL faz kilitli döngü saat kaynağı
• POR'u (Güç Açma Sıfırlama), düşük voltaj algılamayı ve izlemeyi ayarlayın

Çevresel arayüz

• 10 GPIO'ya kadar destek
• Tüm GPIO'lar harici kesme girişi ve uyandırma kaynakları olarak yapılandırılabilir
• 1 standart SPI Master arayüzü, en yüksek hız 30MHz'dir
• Maksimum 30MHz hıza sahip 1 SPI Slave arayüzü
• Maksimum 3 Mb/sn hızında 1 tam çift yönlü UART
• Maksimum 400kHz hıza sahip 1 I2C ana/bağımlı denetleyici
• 2 PWM çıkışı
• Maksimum örnekleme hızı 450KHz olan 1 12 bit SAR-ADC

Özel ses

• Başlangıç duyurusunu özelleştirme
• Özel sesli uyandırma sözcükleri
• Sesli komut sözcüklerini özelleştirin
• Özel TTS sesli yayını

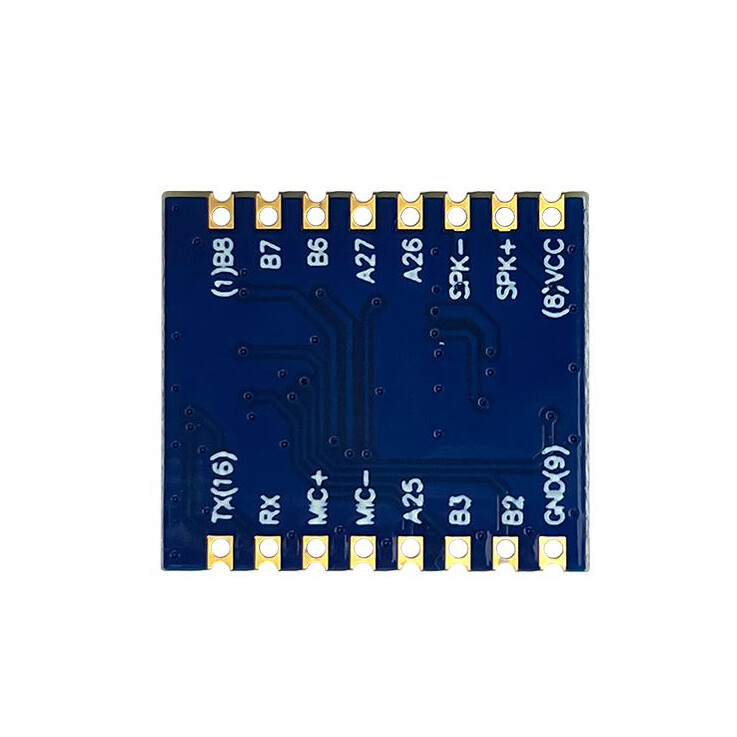

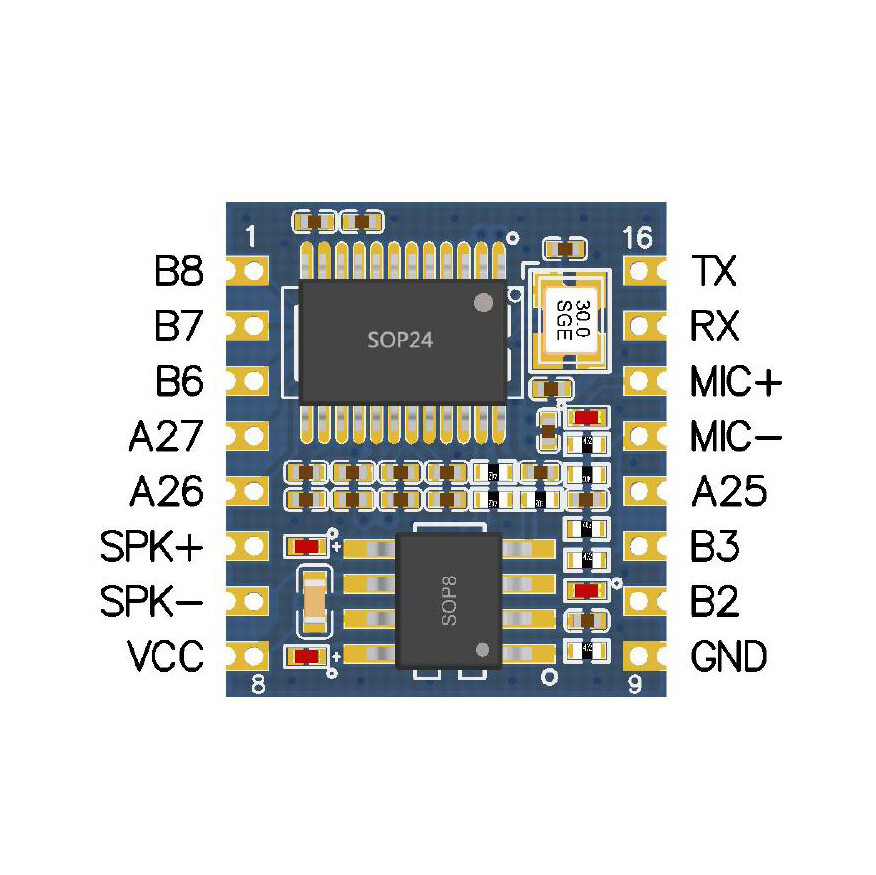

Modülde güç amplifikatörü çıkışı, diferansiyel giriş ve seri port dahil 16 pin bulunmaktadır.
