HLK-V20 Ses Tanıma Modülü Hoparlör+Mikrofon Test Kit

Yorumlar (0)
Yorum Yap
Kategoriler: Ses Sensörleri
Marka: Hi-Link
Ürün Kodu: SNS.SES.01.000049
Stokta 10+ ürün
379,80 TL + KDV
KDV Dahil: 455,76 TL

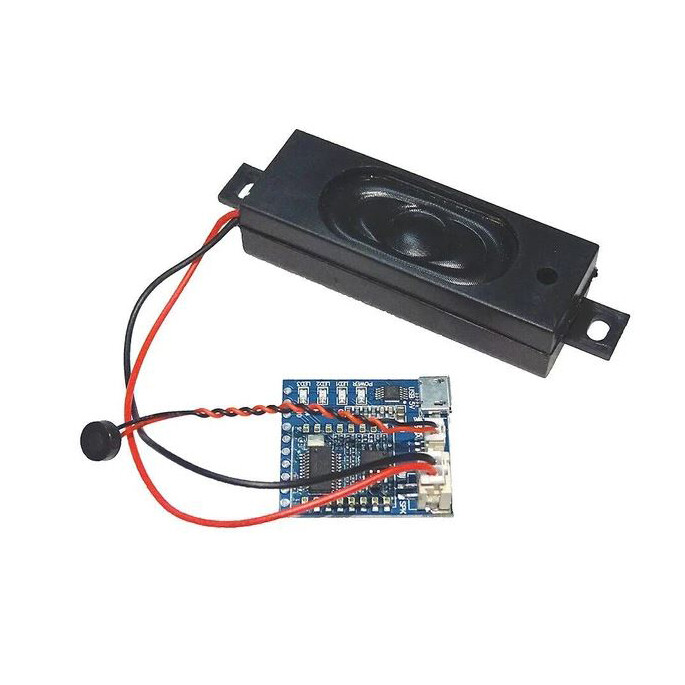

HLK-V20 Ses Tanıma Modülü Hoparlör+Mikrofon Test Kit

HLK-V20 test panosu, müşterilerin ses tanıma sonrasında ses kontrolü LED ışıklarını ve seri port çıkış protokolü verilerini sezgisel olarak deneyimlemeleri için uygundur.

İngilizce sesli komut sözcükleri ve uyandırma sözcükleri için lütfen HLK-V20 Demo donanım yazılımı komut sözcükleri ve yayın sözcükleri (İngilizce sürüm) V1.0.xlsx'e bakın.

HLK-V20, çok sayıda saf çevrimdışı kontrol senaryosu ve ürününe göre Hi-link Electronics tarafından yeni piyasaya sürülen, yüksek performanslı, saf çevrimdışı ses tanıma modülüdür. Akıllı evlere, çeşitli akıllı küçük ev aletlerine, oyuncaklara, lambalara, geniş çapta ve hızlı bir şekilde uygulanabilir.

Ses kontrolü gerektiren endüstriyel, medikal, IoT, otomotiv, güvenlik ve aydınlatma ürünleri için kullanıma uygundur.

Modül, 32 bitlik bir RSIC mimari çekirdeği kullanır ve özellikle sinyal işleme ve konuşma tanıma için bir DSP talimat seti, kayan nokta işlemlerini destekleyen bir FPU işlem birimi ve bir FFT hızlandırıcı ekler. Ses sinyali tanıma yeteneğini geliştirmek için ses sinyali sinir ağı aracılığıyla eğitilir ve öğrenilir.

Çözüm, 150 yerel komutun çevrimdışı tanınmasını, uyandırma sözcüklerinin, komut sözcüklerinin ve yayın yanıt sözcüklerinin arka plan üzerinden ücretsiz yapılandırılmasını, hafif RTOS sistemlerini, zengin çevresel arayüzleri ve basit ve kullanıcı dostu özelleştirilmiş araçları destekler.

HLK-V20 Ses Tanıma Modülü Datasheet

HLK-V20 Kullanım Dosyaları

Test Kiti ile LED ışık Kontrol Sesli Komutlar

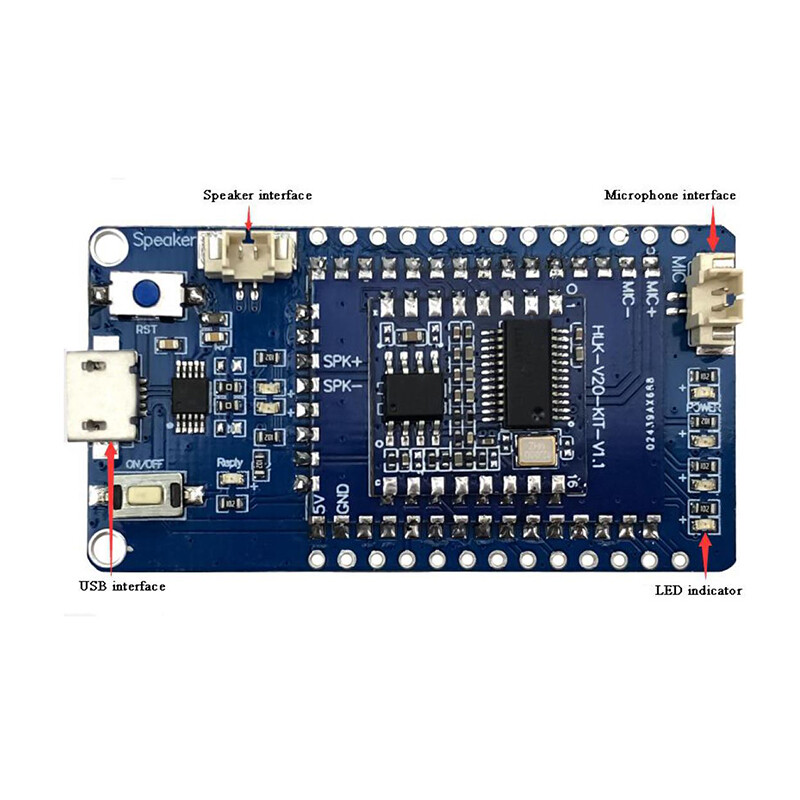

  • Test kartını açmak ve harici hoparlörleri ve mikrofonları bağlamak için USB veri kablosunu kullanın.
  • Modül uyandıktan sonra "turn on the air conditioner" komut kelimesini kullanın, alt paneldeki LED yanacaktır; "turn off the air conditioner" komut kelimesini kullandığınızda LED ışığı sönecektir.
  • Alt paneldeki LED'i açmak için "turn on the light" komut kelimesini kullanın ve LED'i kapatmak için "turn off the light" komut kelimesini kullanın.
  • "Turn on the switch" komut kelimesini kullanın, alt panel LED'i yanacaktır, "Turn off the switch" komut kelimesini kullanın, LED ışığı sönecektir.

Test Kiti Yerel ses tanıma sonrasında seri port çıkış protokolü verileri

  • Test Kartını açmak ve harici hoparlörleri ve mikrofonları bağlamak için USB veri kablosunu kullanın.
  • PC tarafındaki seri bağlantı noktası aracını açın; seri bağlantı noktası yapılandırması 115200-8-N-1'dir.
  • Cihazı uyandırmak için "wake-up" kelimesini kullanın. Modül wake-up kelimesini ve komut kelimesini tanıdıktan sonra seri port protokol verilerini çıkarır. Seri port protokolü verilerinin ayrıntıları için lütfen HLK-V20 UART iletişim protokolü açıklaması V1.0.pdf'ye bakın.

Teknik Özellikler

Çekirdek

  • 32bit RISC çekirdeği, çalışma frekansı 240M
  • DSP komut setini ve FPU kayan nokta operasyon ünitesini destekler
  • FFT hızlandırıcı: 1024 noktaya kadar karmaşık FFT/IFFT işlemlerini veya 2048 noktaya kadar gerçek FFT/IFFT işlemlerini destekler
  • Özelleştirilmiş ses algoritması operatörü

Depolama

  • Yerleşik yüksek hızlı SRAM
  • Dahili 2 MB FLAŞ

Ses girişi ve çıkışı

  • 1 analog Mikrofon girişi desteği, SNR≥94db
  • 4 dijital Mikrofon girişini destekler
  • Çift kanallı DAC çıkışını destekler
  • I2S giriş/çıkış desteği

Güç kaynağı ve saat

  • Çipe güç sağlamak için dahili 5V ila 3,3V, 3,3V ila 1,2V LDO
  • RC 12MHz saat kaynağı ve PLL faz kilitli döngü saat kaynağı
  • POR'u (Güç Açma Sıfırlama), düşük voltaj algılamayı ve izlemeyi ayarlayın

Çevresel arayüz

  • 10 GPIO'ya kadar destek
  • Tüm GPIO'lar harici kesme girişi ve uyandırma kaynakları olarak yapılandırılabilir
  • 1 standart SPI Master arayüzü, en yüksek hız 30MHz'dir
  • Maksimum 30MHz hıza sahip 1 SPI Slave arayüzü
  • Maksimum 3 Mb/sn hızında 1 tam çift yönlü UART
  • Maksimum 400kHz hıza sahip 1 I2C ana/bağımlı denetleyici
  • 2 PWM çıkışı
  • Maksimum örnekleme hızı 450KHz olan 1 12 bit SAR-ADC

Özel ses

  • Başlangıç duyurusunu özelleştirme
  • Özel sesli uyandırma sözcükleri
  • Sesli komut sözcüklerini özelleştirin
  • Özel TTS sesli yayını

Modülde güç amplifikatörü çıkışı, diferansiyel giriş ve seri port dahil 16 pin bulunmaktadır.

HLK-V20 Ses Tanıma Modülü

Ağırlık (Kg)
0.1
