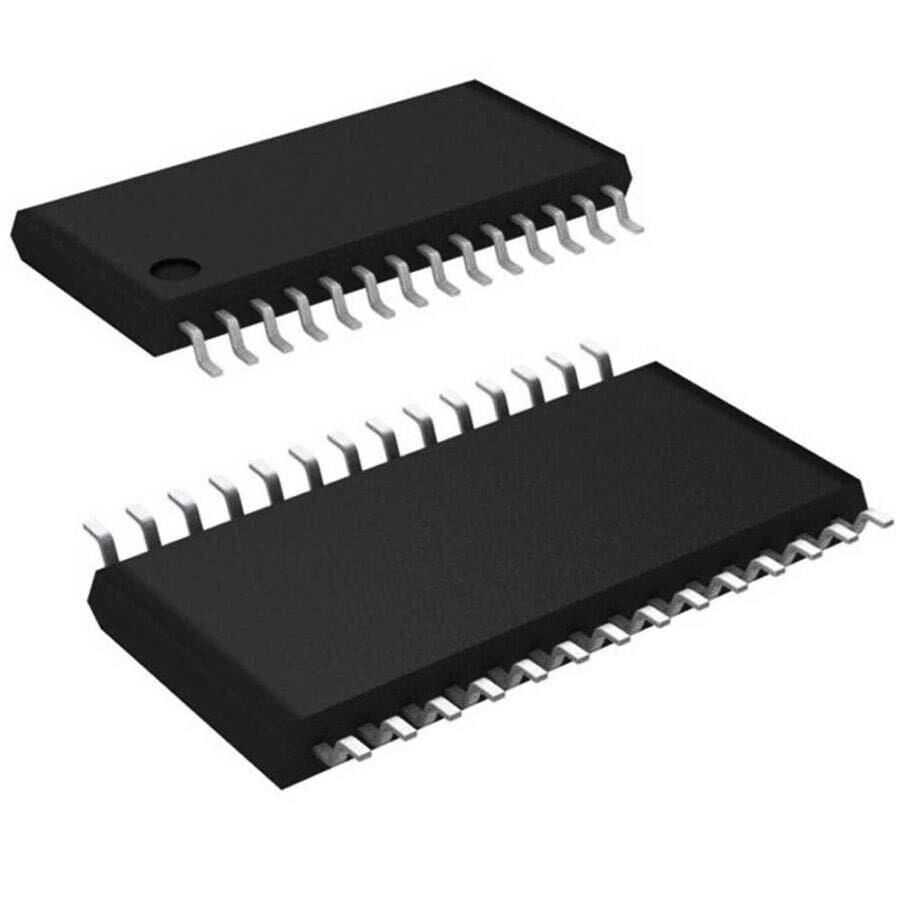

IR2130 SOIC-28 Smd Mosfet Sürücü Entegresi

IR2130/IR2132(J)(S), üç bağımsız yüksek ve alçak taraf referanslı çıkış kanalına sahip yüksek voltajlı, yüksek hızlı güçlü bir MOSFET ve IGBT sürücüsüdür. Tescilli HVIC teknolojisi, sağlamlaştırılmış monolitik yapı sağlar. Lojik girişler, 2.5V mantığına kadar CMOS veya LSTTL çıkışlarıyla uyumludur. Toprak referanslı işlemsel yükselteç, harici bir akım algılama direnci aracılığıyla köprü akımının analog geri beslemesini sağlar. Altı çıkışı da sonlandıran bir akım açma işlevi de bu dirençten türetilir. Açık bir tahliye HATA sinyali, aşırı akım veya düşük voltaj kapatmasının meydana gelip gelmediğini gösterir. Çıkış sürücüleri, minimum sürücü çapraz iletimi için tasarlanmış yüksek darbe akımı tampon aşamasına sahiptir. Yayılma gecikmeleri, yüksek frekanslarda kullanımı basitleştirmek için eşleştirilir. Yüzer kanallar, 600 volta kadar çalışan yüksek taraf konfigürasyonunda N-kanallı güç MOSFET'lerini veya IGBT'leri sürmek için kullanılabilir.
