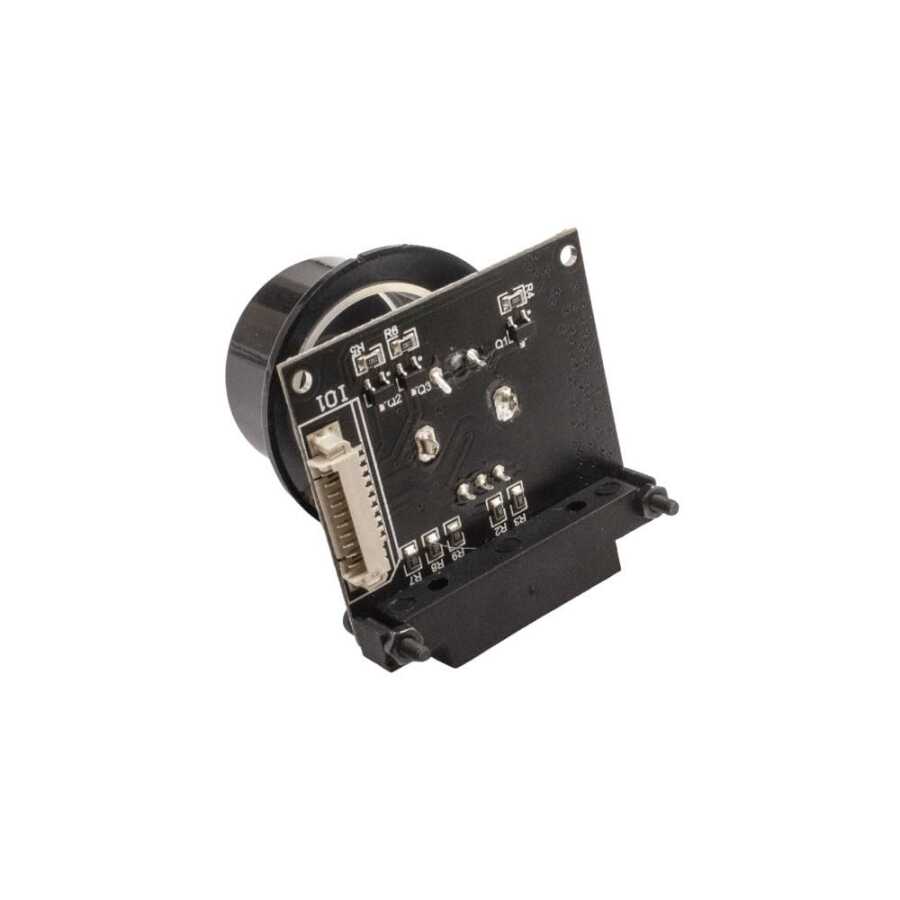

Ledli Rotary Encoder Modülü

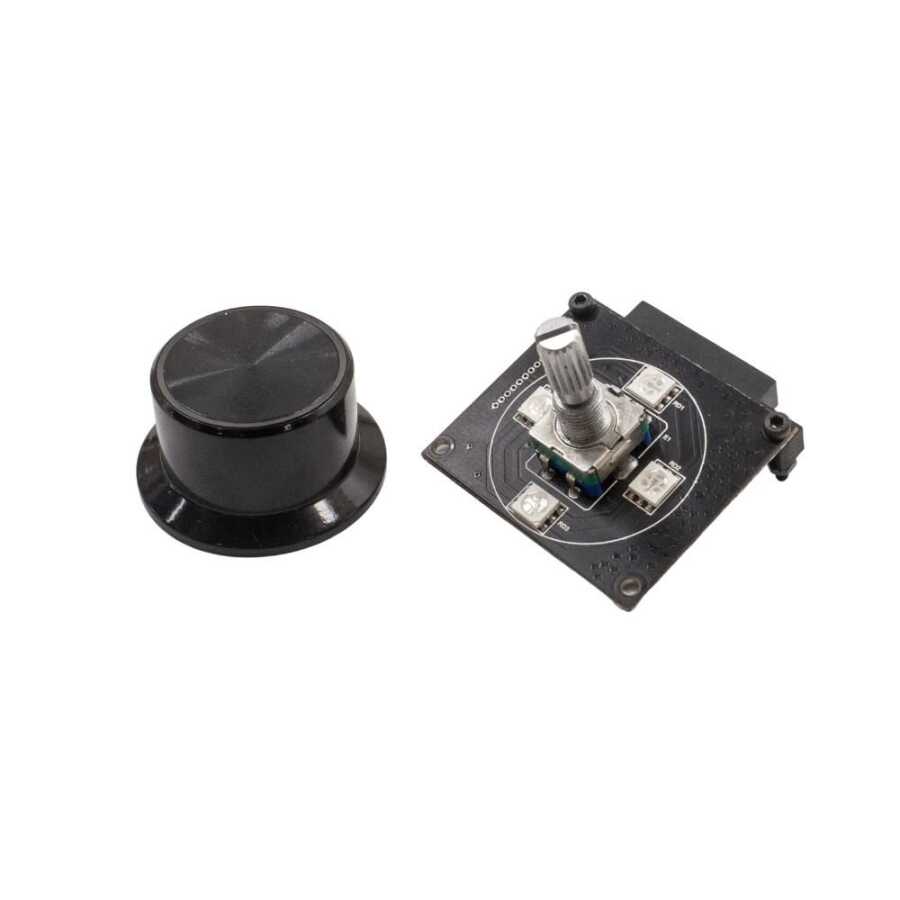

Ledli Rotary Encoder Modülü, pulse sinyal üretiminde kullanabileceğiniz üzerinde 4 adet rgb led bulunan bir modüldür.

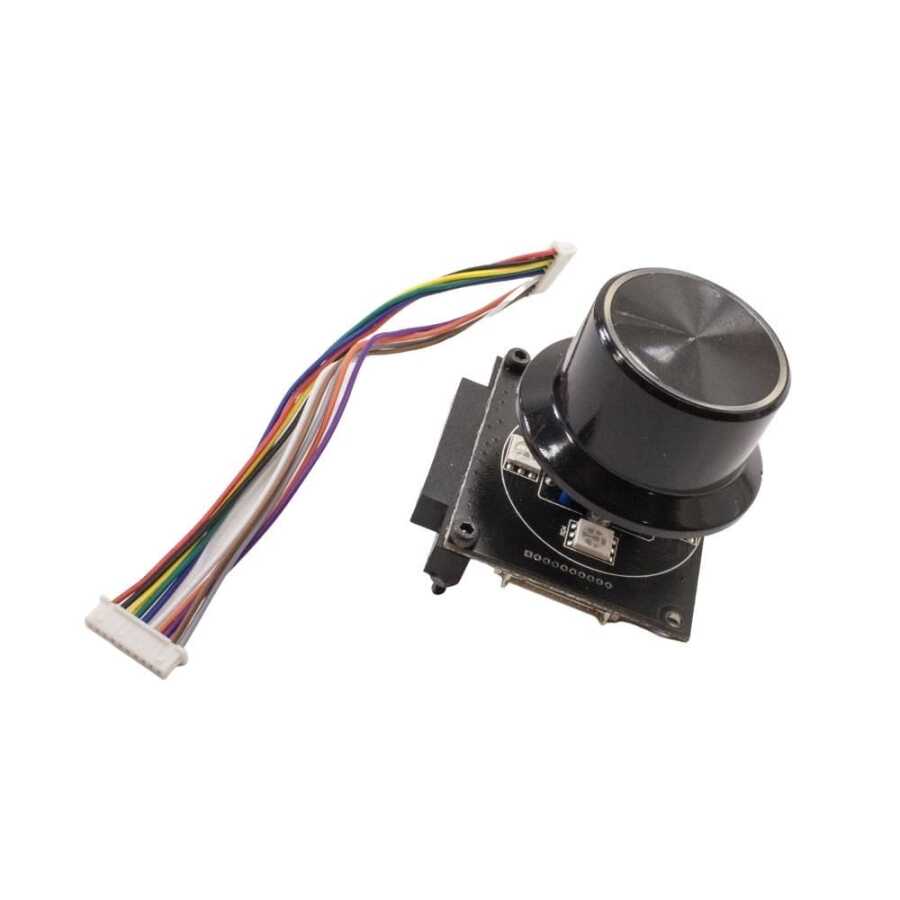

Bağlantı:
- Kırmızı: + (ledleri yakar)
- Siyah: -
- Sarı: - (Üzerindeki butona basıldığında gri (-) ile kısa devre olur.
- Yeşil: Pulse A
- Mavi: Pulse B
- Gri: -
- Turuncu: Led
- Mor: Led
- Kahve: Led
