LM317 AC-DC Dönüştürücü / DC-DC Voltaj Regülatörü

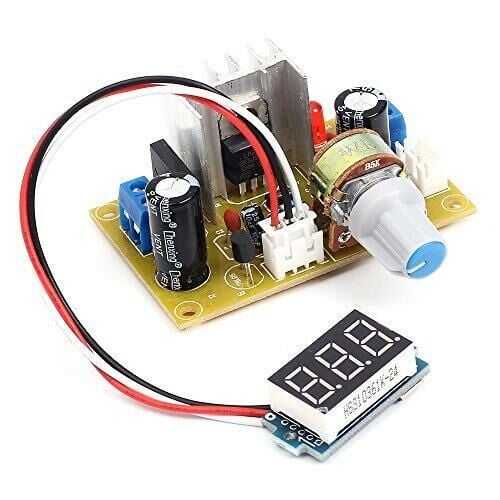

LM317, DC 3-30V yada AC 2.5-20V voltaj girişini, DC 1.25-20V voltaj çıkışına dönüştüren hem dönüştürücü hem de voltaj düşürücü bir regüle devresidir. Regülatör çıkış voltajı, devre üzerine bağlanan 3'lü 7segment ekrandan görüntülenebilmektedir.
Teknik Özellikler:
- Çipi: LM317

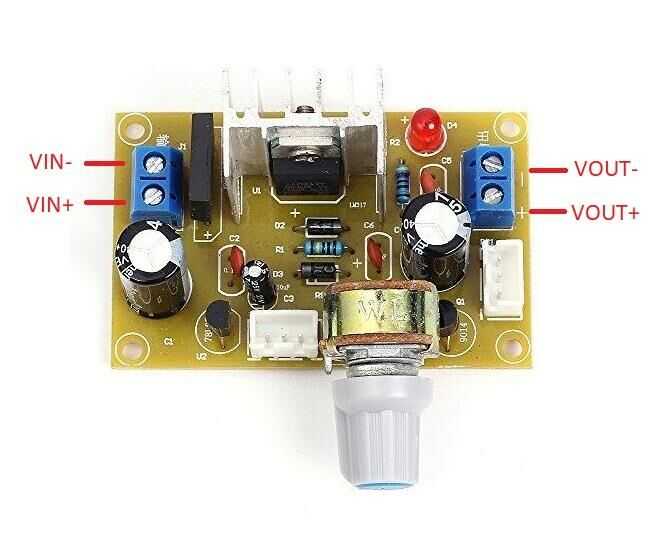

- Giriş Voltajı: DC3-30V / AC2.5-20V
- Ayarlanabilir Çıkış Gerilimi: 1.25-25V
- Çıkış Akımı (Maks): 1.2A
- Çıkış Gerilimi: DC1.25-20V
- Maksimum çıkış gerilimi = Vin - 3V
- Modül Boyutu: 63 * 40 mm / 2.48 * 1.57 inç (L * W)
- Tipik Doğrusal Ayarlama Hızı: 0.0001
- Tipik Yük Ayarlama Hızı: 0.001
- Dalgalanma Dalgalanma Oranı: 80dB
- Çalışma sıcaklığı: -25 ~ 85 ℃
