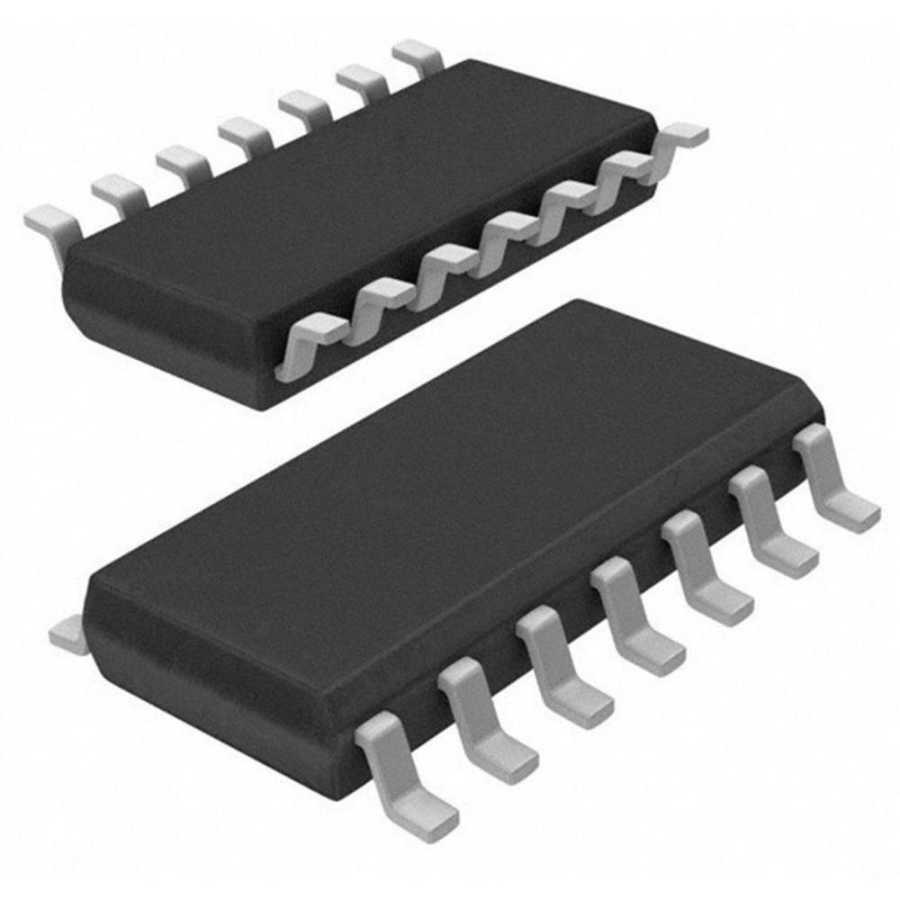

LM556 SOIC-14 Zamanlayıcı Entegresi
LM556/NE556 serisi ikili monolitik zamanlama devreleri, doğru zaman gecikmeleri veya salınım üretebilen oldukça kararlı bir kontrolördür. LM556/NE556, ikili bir LM555'tir. Zamanlama, her zamanlama işlevi için harici bir direnç ve kapasitör sağlanır. İki zamanlayıcı birbirinden bağımsız olarak çalışır, yalnızca VCC ve zemini paylaşır. Devreler, düşen dalga formlarında tetiklenebilir ve sıfırlanabilir. Çıkış yapıları çökebilir veya 200mA kaynak sağlayabilir.
Kullanım Alanları
Mikrosaniyelerden Saatlere Kadar Hassas Zamanlayıcılar
Darbe Şekillendirme Devreleri
Eksik Darbe Dedektörleri
Ton Patlama Jeneratörleri
Darbe Genişliği Modülatörleri
Darbe-Pozisyon Modülatörleri
Sıralı Zamanlayıcılar
Darbe Üreteçleri
Frekans Bölücüler
Uygulama Zamanlayıcıları
Endüstriyel Kontroller
Dokunmatik Ton Kodlayıcılar
| Seri | LM556 |
| Besleme Voltajı | 4.5-16V |
| Çalışma Besleme Akımı | 12 mA |
| Pd - Güç Dağılımı | 600 mW |
| Zamanlayıcı Sayısı | 2 Timer |
| Pin Sayısı | 14 Pin |
| Paket Tipi | SOIC-14 |
