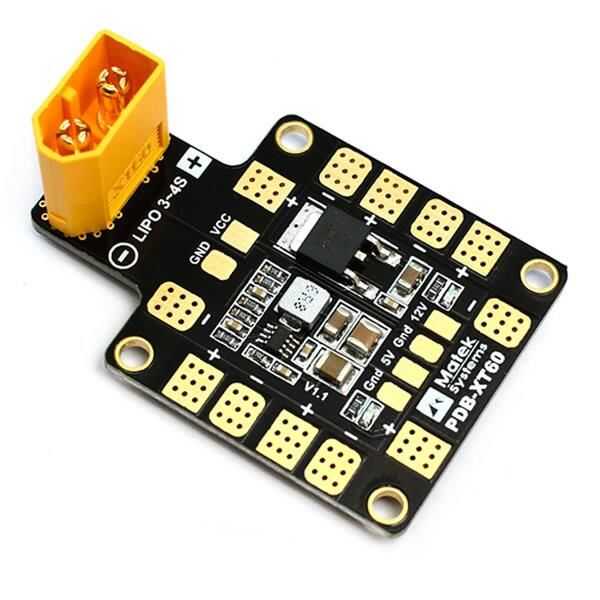

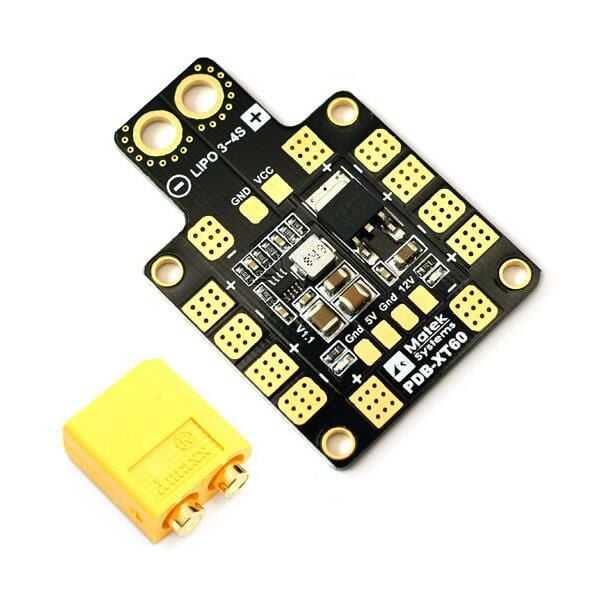

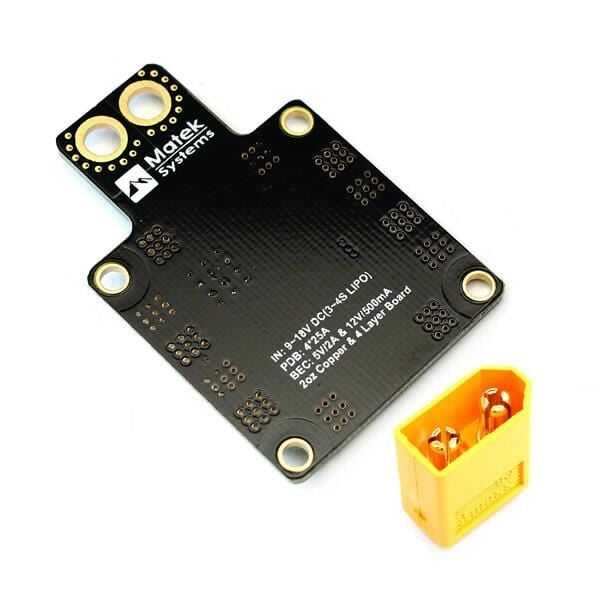

Matek PDB-XT60 w/ BEC 5V & 12V ESC Güç Dağıtım
Bu Güç Dağıtım Panosu, 36x50mm, 4 katmanlı bir PCB'de mümkün olan en yüksek performans ve güvenilirliği sağlayacak şekilde tasarlanmıştır. LiPo pillere kolay bağlantı için bir XT60 ile birlikte gelir.
BEC'leri kullanarak, gücü 3 ~ 4S LiPo paketlerinden 6 ESC'ye dağıtırken, RC Alıcıları, Uçuş kontrolörleri, OSD ve Servolar için senkronize ve regüle edilmiş DC 5V çıkışları sağlar. Ayrıca Kameralara, Servolara, RC alıcılarına, Uçuş Kontrol Cihazlarına, Video Vericilere, LED'lere, vb. Güç vermek için doğrusal ayarlı DC 12V sağlar.
Racing Dron'larınızı güçlendirmek ve yarışmak için harika bir paket.
Özellikler:
• 2oz bakır, 4 kat ve 1,6mm PCB
• Dahili XT60 Soketi
• Toplam 6 çift ESC lehim sekmesi H veya X tipi çerçeve için uygundur
• 5V ve 12V Çıkış LED göstergeleri
• Düzenlenmiş 5V ve 12V çıkışlar
• Kısa devre toleransı
Teknik Özellikleri:
- Giriş voltajı aralığı: 9 - 18V DC (3S-4S LiPoly işlemi)
- Sürekli çıkış akımı: 25Ax4 veya 15Ax6
- Çıkış Tepe akımı (10 saniye / dakika): 30Ax4 veya 20Ax6
- BEC 5V çıkış: 5V / 2A (Max.2.5A 10s / dakika)
- Çıkış Dalgalanma: 40mV (VIn = 16V, VOut = 5V @ 2A yük)
- Kısa devre toleransı: 5 saniye / dakika
- BEC 12V çıkışı (4S LiPoly, 13 ~ 18V DC): 12V / 500mA (Max. 0.8A 5s / dakika)
- BEC 12V çıkışı (3S LiPoly): = 3S LiPoly gerilimi - 1V
- Boyutlar: 36 x 50 x 4 mm (XT60 olmadan)
- Montaj: 30,5 x 30,5 mm, Φ3 mm
- Ağırlık: 7.5g (a / XT60), 11 g (a / XT60)
Bağlantılar:
