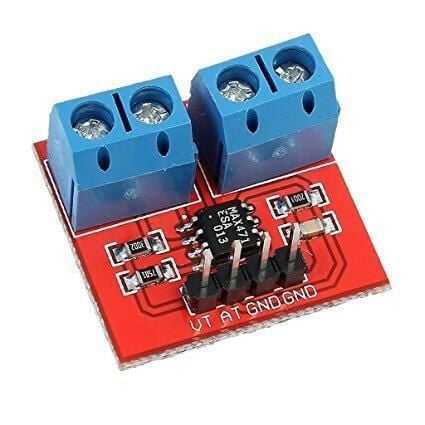

MAX471 Voltaj Test Modülü Özellikler
MAX471 Voltaj Test Modülü devredeki akımı ve voltajı test etmek için kullanılır. Kırmızı terminal giriş voltajını 5 kat daha küçük hale getirebilir. Arduino analog giriş gerilimleri 5v'a kadar olduğu için, gerilim algılama modülü giriş voltajı 5Vx5 = 25V'den büyük olmamalıdır(3.3V sistemleri kullanılıyorsa, giriş voltajı 3.3Vx5 = 16.5V'den büyük olmamalıdır).
Modül üzerindeki MAX471 çipi, yükün tüketilen akımını test etmek için kullanılır.
- Test Gerilim aralığı: DC3 - 25V (Arduino 5V üzerinde çalışır) veya DC3 - 16.5V (Arduino için 3.3V üzerinde çalışır)
- Test Akım aralığı: DC 0 - 3A, Hassas% 2, akım ve voltaj dönüşüm oranı 1V / A'dır.
Bağlantı Şeması:
- Voltaj:3.5-20V
- Akım:0-3A
- Kapasite:0-99999mAh
- Süre:0-99 Saat
