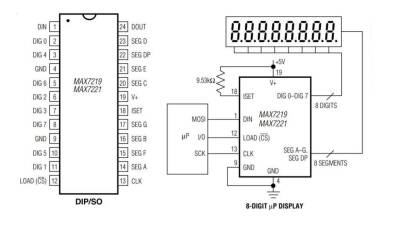

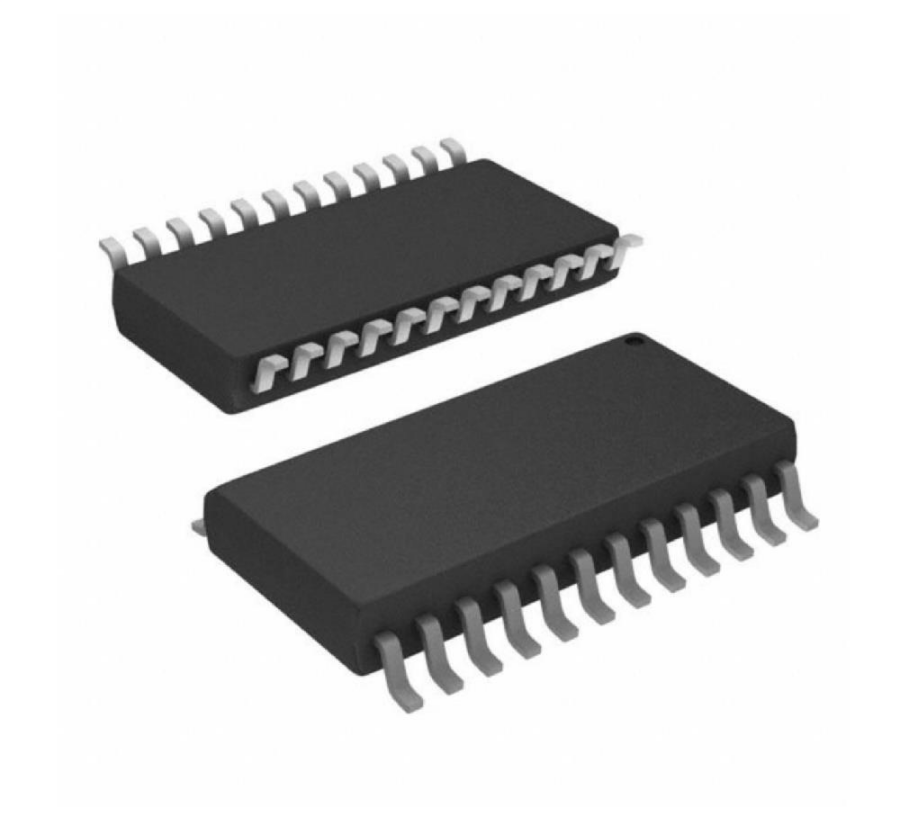

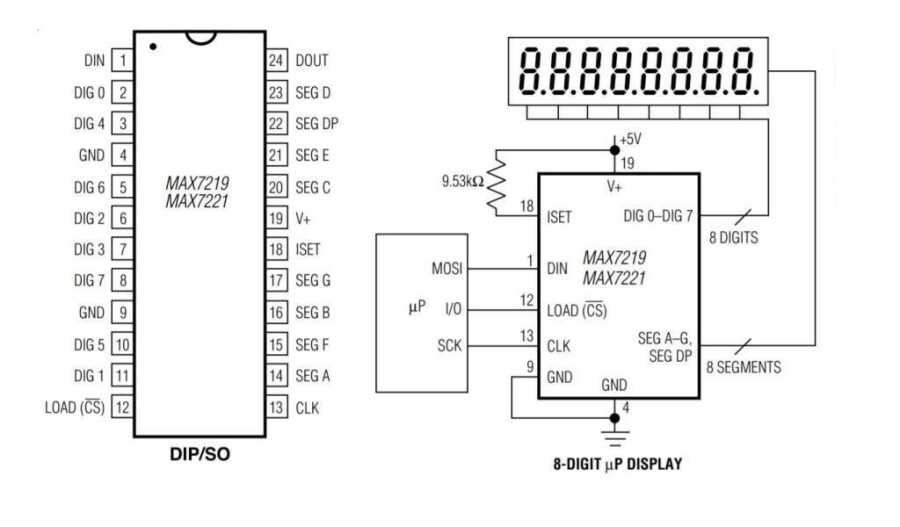

MAX7219 / MAX7221, mikroişlemcileri (µP) 8 basamağa kadar 7 segmentli sayısal LED ekranlara, çubuk grafik ekranlara veya 64 ayrı LED'e bağlayan kompakt, seri giriş / çıkış ortak katot ekran sürücüleridir. Çip üzerinde bir BCD kod-B kod çözücü, çoklu tarama devresi, segment ve basamak sürücüleri ve her basamağı depolayan 8x8 statik RAM bulunur. Tüm LED'ler için segment akımını ayarlamak için yalnızca bir harici direnç gereklidir.
Kullanışlı 4 kablolu seri arabirim tüm yaygın µP'lere bağlanır. Tek tek rakamlar, tüm ekran yeniden yazılmadan adreslenebilir ve güncellenebilir. MAX7219 / MAX7221 ayrıca kullanıcının her basamak için kod-B kod çözme veya kod çözme seçmemesine izin verir.
Cihazlar 150µA düşük güç kapatma modu, analog ve dijital parlaklık kontrolü, kullanıcının 1 ila 8 basamak görüntülemesini sağlayan bir tarama sınırı kaydı ve tüm LED'leri zorlayan bir test modu içerir.
