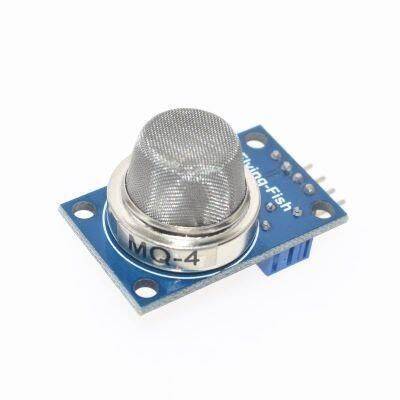

MQ-4 sensörü ortamdaki metan gaz (CNG) doğal gaz kaçağını algılayabilen bir gaz sensörüdür. Ortamdaki gaz yoğunluğuna göre bir analog çıkış verir. Gaz algılama aralığı 300 – 10000 ppm’dir.
Sensör kullanımı kolaylaştırmak adına bir kart üzerine monte edilip modül haline getirilmiştir. 5V ile beslenir. Sensörden hem dijital hem de analog çıkış alınabilir. Böylece hem gaz var-yok şeklinde yada gazın yoğunluğu tespitleri yapılabilir. Modül arkasında bulunan pot ile hassasiyet ayarı yapılabilir. Arduino, Raspberry Pi yada diğer mikrokontrolcülerle rahatlıkla kullanılabilir. Raspberry Pi ile kullanmak istediğinizde eğer analog pini kullanmak isterseniz arada Mcp3008 gibi bir çevirici kullanmanız gerekir.
Kart boyutları: 32 x 20 x 22mm
MQ Sensörlerin Arduino ve Raspberry Pi Örnek Bağlantı Şemaları:
