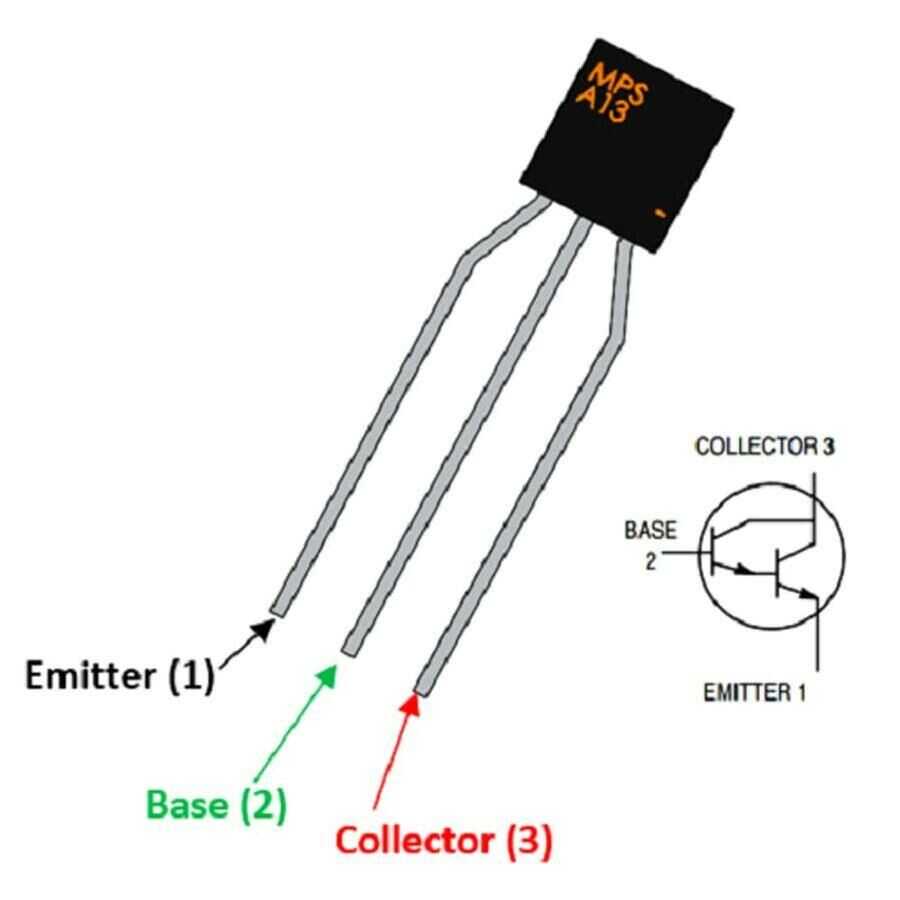

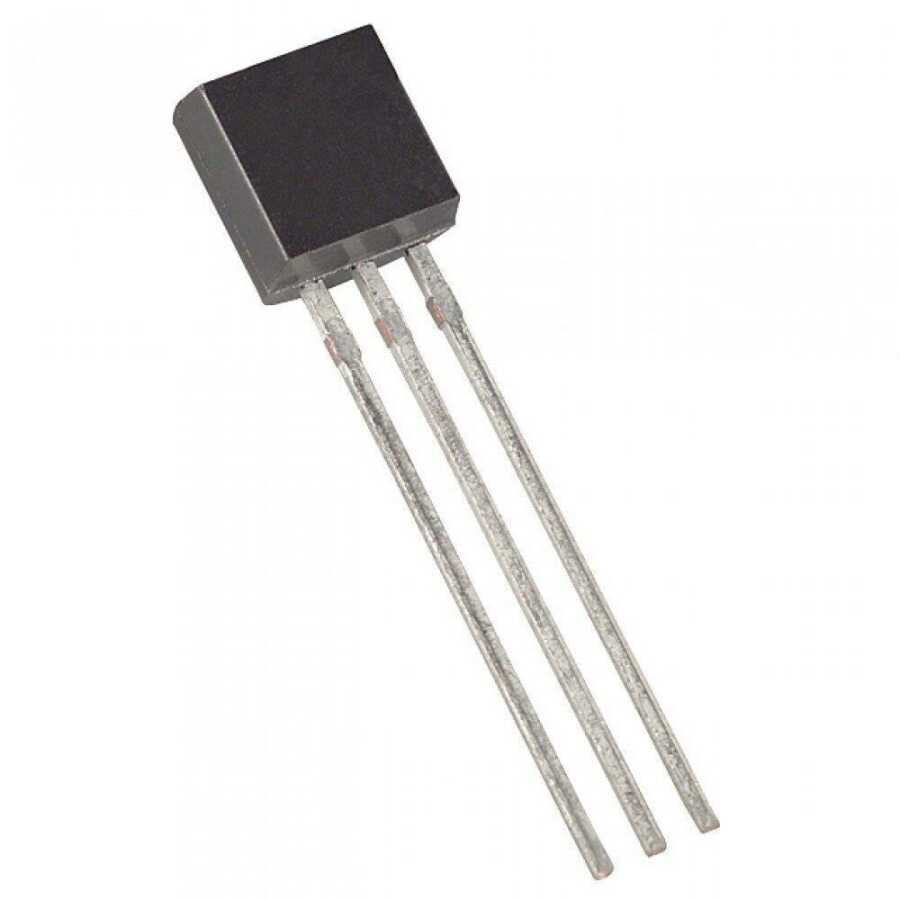

MPSA13 TO92 NPN Transistör
MPSA13, TO-92 paketinde üretilen bir NPN darlington transistördür. Yaygın olarak kullanılan bir transistördür. Bu bir darlington transistörüdür, yani içinde darlington çifti adı verilen özel bir şekilde bağlanmış iki transistör veya bir çift aynı transistör vardır. 5000'lik bir DC akım kazancına sahiptir, bu nedenle kollektör ve emitör çok az miktarda akıma doyurulacaktır ve maksimum kollektör-yayıcı doyma voltajı sadece 1.5V'dir. Transistörün maksimum kollektör akımı, çeşitli yükleri sürmek için oldukça yeterli olan 500mA veya 0,5A'dır. Maksimum toplayıcı kaybı 625 mW'dir, bu nedenle elektronikte ses ve diğer sinyaller için bir amplifikatör ve ön amplifikatör olarak da kullanılabilir.
Eşdeğer Transistörler:
MPSA14, MPSA12, 2SC982, 2N6426, MPSW45, ECG46, 2SC982, 2N5525, 2N5306, 2N6427, 2SC1472, BC517, 2N7051, 2N7051 (Burada bahsedilen yedek veya yedek transistörlerin pin konfigürasyonu MPSA13'ten farklı olabilir, bu nedenle pin kontrol edilmesi önerilir Bir devrede değiştirmeden önce konfigürasyonlar.)
Kullanım Alanları
0,5A'nın Altındaki Yükleri Anahtarlama
C1815 Özellikleri
Transistör Tipi: NPN Darlington
Maksimum Kollektör Akımı (IC): 500mA
Maks. Toplayıcı-Verici Voltajı (VCE): 30V
Maks. Kollektör-Baz Gerilimi (VCB): 30V
Maksimum Verici-Baz Gerilimi (VEBO): 10V
Maks. Toplayıcı Dağılımı (Pc): 625 miliWatt
Maksimum Geçiş Frekansı (fT): 125 MHz
Minimum ve Maksimum DC Akım Kazancı (hFE): 5000
Maks. Saklama ve Çalışma Sıcaklığı: -55 ila +150 Santigrat olmalıdır
