NEMA 23 Unipolar/Bipolar, 200 Adım, 57×56mm, 7.4V

Yorumlar (0)
Yorum Yap
Kategoriler: NEMA 23 Step Motor
Marka: Soyo
Ürün Kodu: MTR.STP.05.000002
1.342,88 TL + KDV
KDV Dahil: 1.611,46 TL

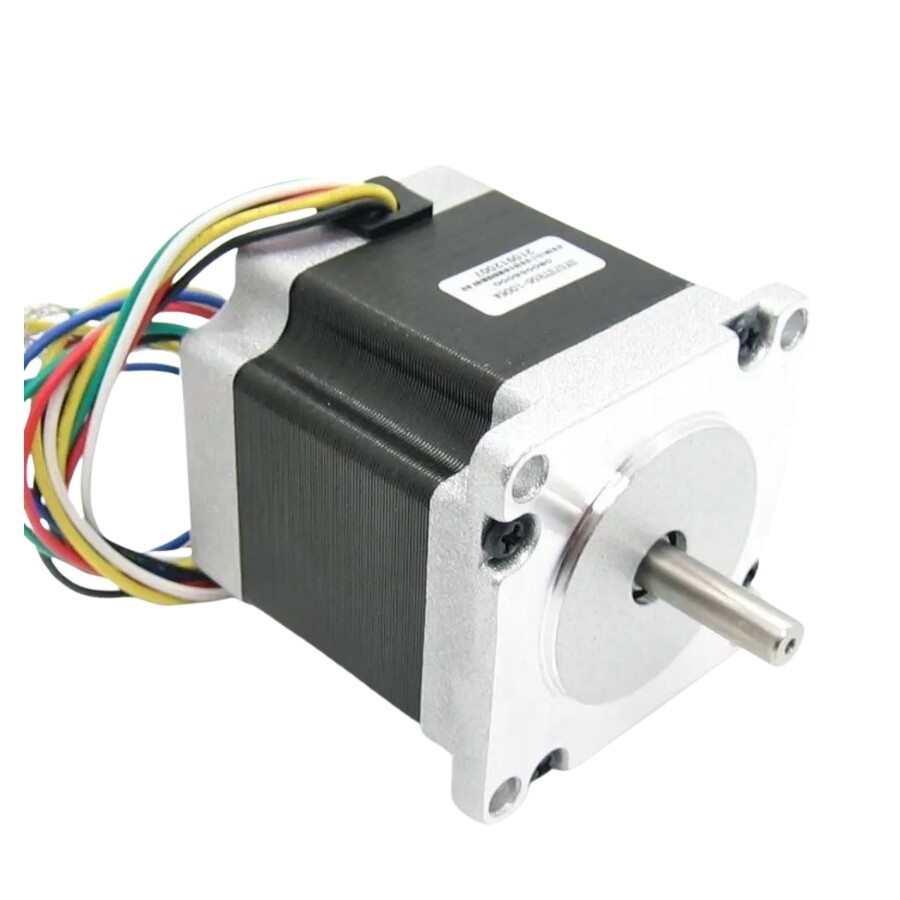

NEMA 23 Unipolar/Bipolar, 200 Adım, 57×56mm, 7.4V Step Motor - PL-1472

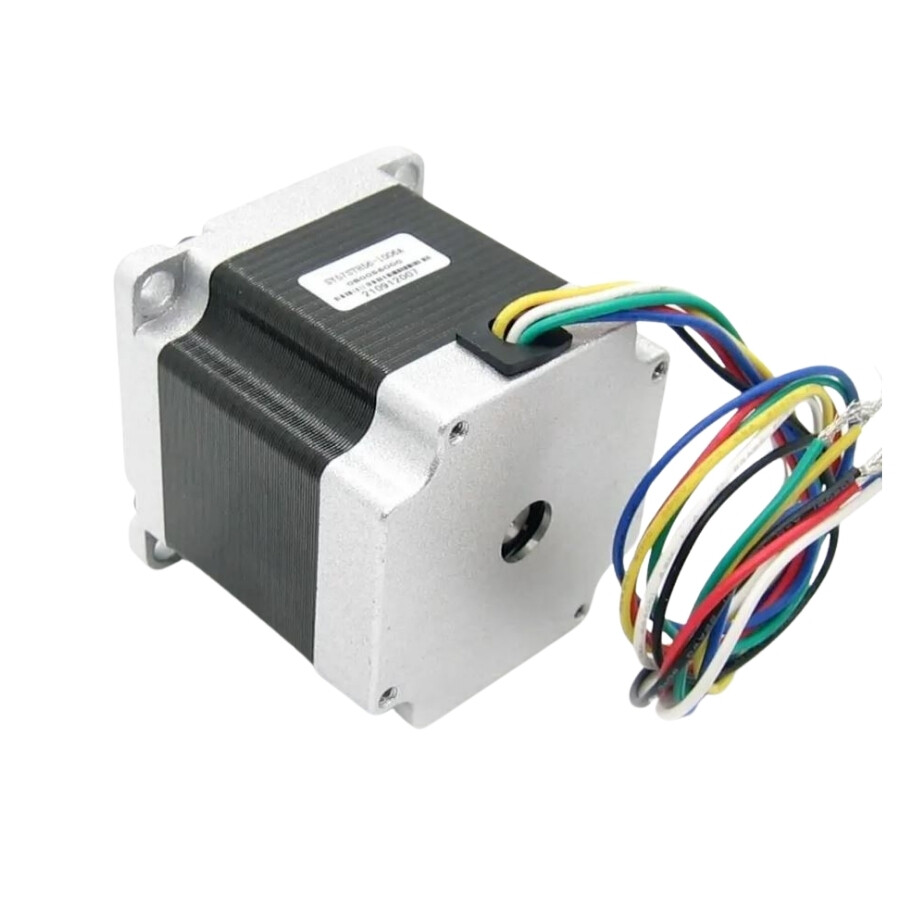

SY57STH56-1006A hibrid step motor tek kutuplu veya bipolar step motor olarak kullanılabilir ve 1.8° adım açısı (200 adım / devir) vardır. Her faz, 7.4V'ta 1A çekerek 9 kg-cm tutma torkuna izin verir. Motor, hem tek kutuplu hem de iki kutuplu step motor sürücüleri tarafından kontrol edilmesini sağlayan altı renk kodlu kabloya sahiptir. Tek kutuplu step motor sürücüsü ile kullanıldığında, altı uç da kullanılır. İki kutuplu bir step motor sürücüsü ile kullanıldığında, orta kademe sarı ve beyaz kabloların bağlantısı kesilebilir (kırmızı-mavi çift bir bobine erişim sağlar ve siyah-yeşil çift diğer bobine erişim sağlar). Bipolar step motor sürücüsü kullanmanızı öneririz.


Teknik Özellikler

  • Boyut: 56.4 mm kare × 56 mm, mil dahil değil (NEMA 23)
  • Ağırlık: 700g
  • Mil çapı: 6.35 mm "D”
  • Devir başına adım: 200
  • Akım değeri: Bobin başına 1A
  • Gerilim derecesi: 7.4V
  • Direnç: bobin başına 7.4 Ω
  • Tutma torku: 9 kg-cm
  • Endüktans: bobin başına 10 mH
  • İki bilyalı rulman tarafından desteklenen çıkış mili


Boyutlar

Aşağıdaki şema step motor boyutlarını mm olarak göstermektedir. Uzunluğu 56 mm'dir. Çıkış D-mili 20.6 mm uzunluğunda ve 6.35 mm çapında, 0,5 mm düzleştirilmiş bir kesite sahiptir. NEMA 23 alüminyum braket, bu step motoru projenize monte etmenize yardımcı olacaktır.

NEMA 23 Unipolar/Bipolar, 200 Adım, 57×56mm, 7.4V Step Motor - PL-1472


Step Motor Uygulamaları

Adım motorları genellikle hassas konum kontrolünün istendiği ve bir geri besleme kontrol sisteminin maliyetinin veya karmaşıklığının garanti edilmediği çeşitli uygulamalarda kullanılır. Adım motorlarının sıklıkla bulunduğu birkaç uygulama:
  • Yazıcılar
  • CNC makineleri
  • 3D yazıcı / prototipleme makineleri
  • Lazer kesiciler
  • Alma ve yerleştirme makineleri
  • Doğrusal aktüatörler
  • Sabit diskler
