Optokuplör Nedir?

Optokuplör (optocoupler) entegreleri, elektriksel izolasyon sağlayarak iki farklı devre arasındaki sinyal aktarımını mümkün kılan bileşenlerdir. Bu bileşenler, bir devreden gelen sinyali ışığa çevirip diğer devrede tekrar elektrik sinyali olarak alarak çalışır. İşte optokuplörlerin detaylı açıklaması ve kullanım şekilleri:

1. Optokuplör Nedir?

Optokuplör veya optik izolatör, giriş ve çıkış devrelerini optik olarak izole eden ve aynı zamanda iki devre arasındaki sinyali ışık üzerinden ileten bir entegre devre türüdür. Bu özellik, özellikle yüksek voltajlı devrelerde veya hassas devrelerin korunması gerektiğinde, yani farklı potansiyellere sahip devreler arasındaki elektriksel bağlantının istenmediği durumlarda güvenli bir sinyal iletimi sağlar.

2. Optokuplörün Yapısı ve Çalışma Prensibi

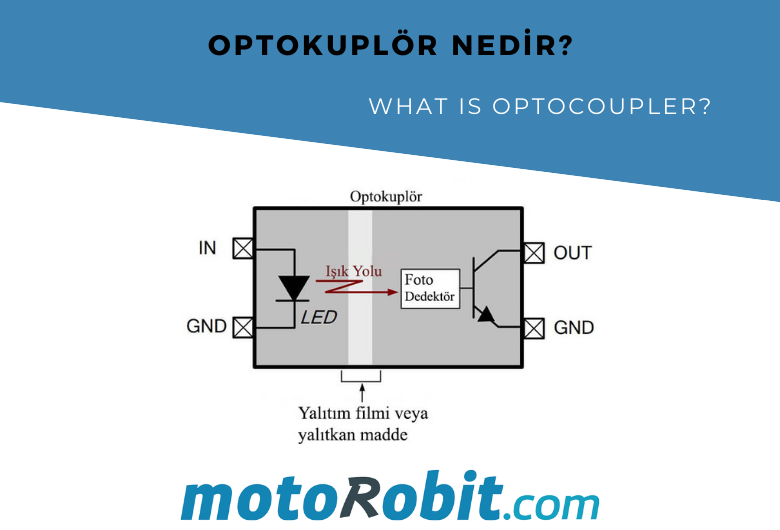

Optokuplörün içinde genellikle bir LED ve bir fotodetektör (foto diyot, fototransistör veya foto SCR) bulunur. Şöyle çalışır:

  • Giriş tarafında LED'e bir elektrik sinyali uygulandığında, LED ışık yaymaya başlar.
  • Bu ışık, optokuplörün içinde yalıtılmış bir ortamda fotodetektöre ulaşır.
  • Fotodetektör ışığı algılayarak elektrik sinyaline çevirir ve çıkış sinyali sağlar.

Bu yöntem sayesinde, girişteki elektrik sinyali optik olarak yalıtılmış bir şekilde çıkışa aktarılır.

3. Optokuplörlerin Kullanım Alanları

Optokuplörler pek çok elektronik devrede kullanılır. İşte bazı yaygın kullanım alanları:

  • Endüstriyel Kontrol Sistemleri: Yüksek gerilimle çalışan makinelerde, kontrol devresi ile güç devresi arasında izolasyon sağlamak için kullanılır.
  • Mikrodenetleyici Uygulamaları: Mikrodenetleyiciyi korumak ve farklı voltaj seviyeleriyle çalışmak için optokuplörlerle izolasyon yapılır.
  • DC-DC veya AC-DC Dönüştürücüler: Güç kaynakları ve dönüştürücü devrelerde çıkış gerilimiyle giriş devresi arasında izolasyon sağlamak için kullanılır.
  • Veri İletim Sistemleri: Yüksek gürültülü ortamlarda sinyalin güvenli aktarımını sağlamak için tercih edilir.

4. Optokuplör Çeşitleri

  • Foto Transistörlü Optokuplörler: En yaygın türdür. Genellikle düşük hızda sinyaller için kullanılır.
  • Foto Diyotlu Optokuplörler: Yüksek hızlı veri aktarımı gerektiren uygulamalarda tercih edilir.
  • Foto SCR ve Foto TRIAC'lı Optokuplörler: AC sinyalleri kontrol etmek için idealdir, özellikle AC devrelerinde kullanılır.
  • Foto Darlington Transistörlü Optokuplörler: Yüksek kazanç gerektiğinde kullanılır, ancak daha yavaş yanıt süresine sahiptir.

5. Optokuplör Nasıl Kullanılır?

Optokuplör devrede doğru kullanılmazsa etkisiz olabilir veya hasar görebilir. Aşağıdaki adımlar, temel bir optokuplör devresinin nasıl kurulacağını gösterir:

  1. Giriş Devresi Tasarımı: LED kısmı uygun bir dirençle beslenmelidir. LED’e uygulanan gerilim ve akımı sınırlamak için seri bir direnç seçilir. Örneğin, 5V giriş kaynağı ve 20mA akım için 220Ω direnç uygundur.

  2. Çıkış Devresi Tasarımı: Çıkışta kullanılan fotodetektöre bağlı bir yük veya bir çekme direnci (pull-up) bağlanır. Çıkışta, fototransistör açık olduğunda akım geçer ve çıkış sinyali elde edilir.

  3. Bağlantı ve İzolasyon Kontrolü: Optokuplörün giriş ve çıkış uçları arasında herhangi bir doğrudan bağlantı olmamalıdır. Fiziksel olarak izole edilmiş bu iki devre sayesinde yüksek voltajlar güvenle kontrol edilebilir.

6. Örnek Devre Tasarımı

Bir LED göstergesi veya basit bir mikrodenetleyici devresi ile optokuplör kullanımını deneyebilirsiniz. Örneğin:

  • 5V ile çalışan bir mikrodenetleyici çıkışından optokuplörün LED ucuna sinyal gönderin.
  • Çıkış ucunda ise optokuplörün fototransistör tarafını 3.3V ile çalışan başka bir devreye bağlayarak, iki farklı voltaj kaynağı arasında izole edilmiş bir kontrol sağlayabilirsiniz.

Bu tür devreler, özellikle mikrodenetleyici projelerinde, sensörlerin veya rölelerin güvenli kontrolü için oldukça yararlıdır.
