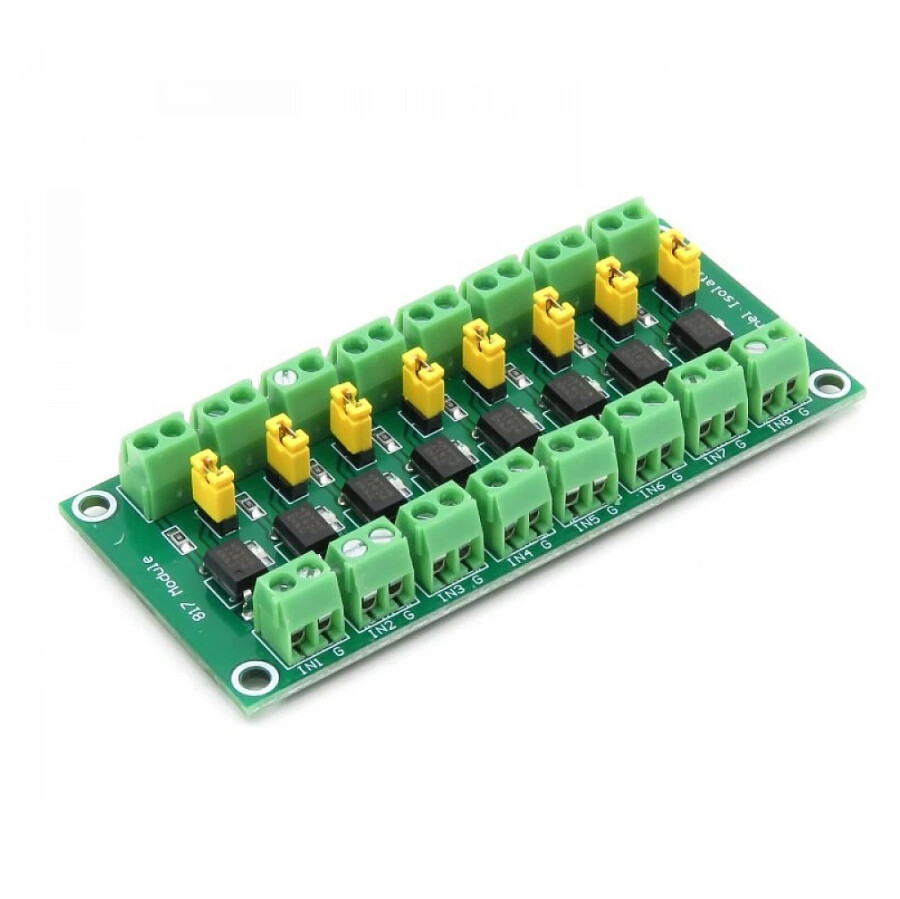

PC817 8 Kanal Optokuplör İzolasyon Modülü



Bu modül, izolasyon kontrolü ve voltaj dönüşümü gerektiğinde kullanılır.

3.6-30V voltaj arayüzünü kontrol etmek için 3.3V veya 5V gerçekleştirebilir. Kontrol terminali açıldıktan sonra, kontrol edilen terminal de açılacaktır.

Fotoelektrik izolasyon, güçlü parazit önleyici özelliğe sahiptir. Yüksek güçlü triyotları, MOS tüplerini ve yüksek voltajlı sürüş gerektiren diğer uygulamaları çalıştırabilir ve ayrıca düşük güçlü 24V röleleri doğrudan çalıştırabilir.

Darbeli bir sinyal ise, 817 limitinin 4KHZ veya daha düşük olduğunu lütfen unutmayın. Kontrol sinyali 4KHZ'den fazlaysa, lütfen bu modülü kullanmayın, doğru çalışmayacaktır.

Sürücü terminali sinyal voltajı: 3,6-24V.

Çıkış terminali voltaj aralığı: 3.6-30V (çıkış akımı belirli bir duruma bağlıdır, ancak maksimum 10MA'yı geçmez, toplam güç sabittir, voltaj ve akım ters orantılıdır)

Çıktının yüksek bir potansiyel çıktı veya düşük bir potansiyel olup olmadığı bir atlama teli ile gerçekleştirilebilir.

8 kanal 817 bağımsızdır, farklı voltajların, vb. Eşzamanlı kontrolünü sağlayabilir.

Boyutları: 84mm x 38mm
