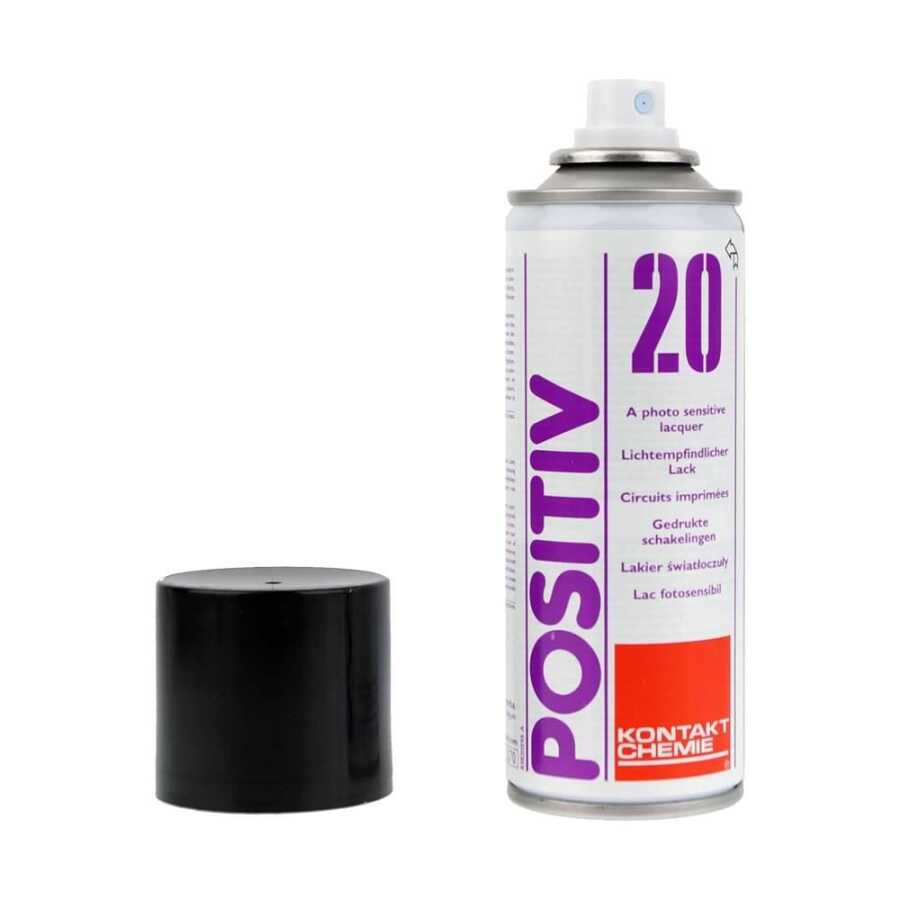

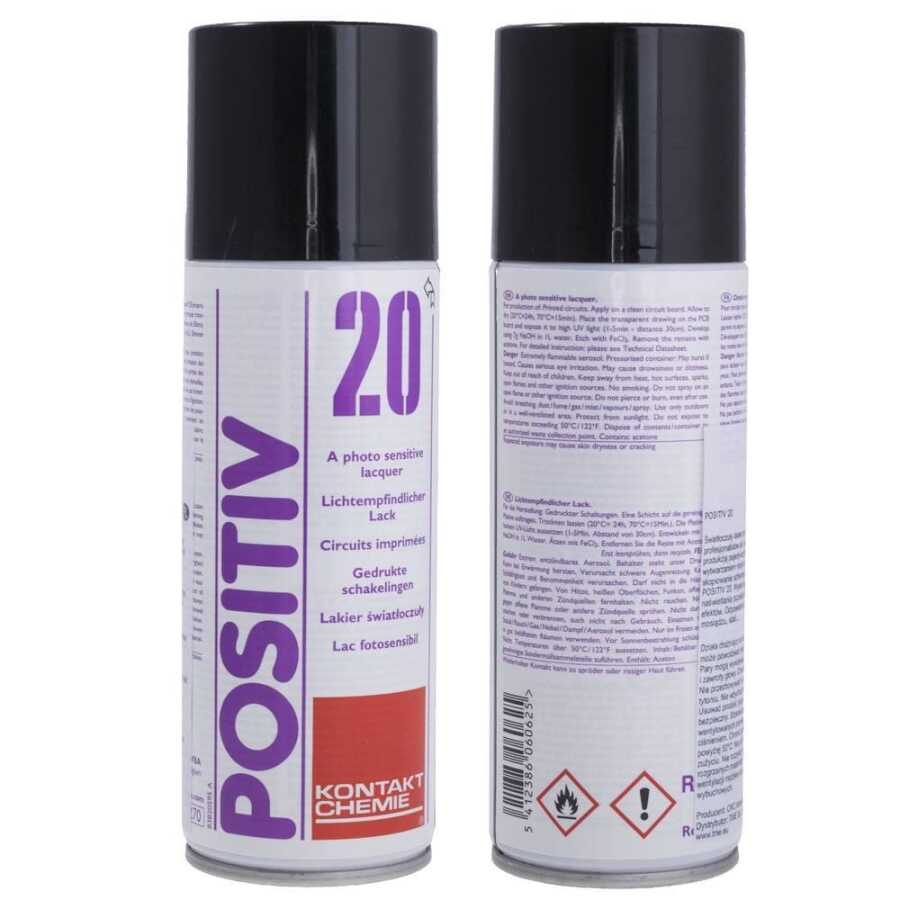

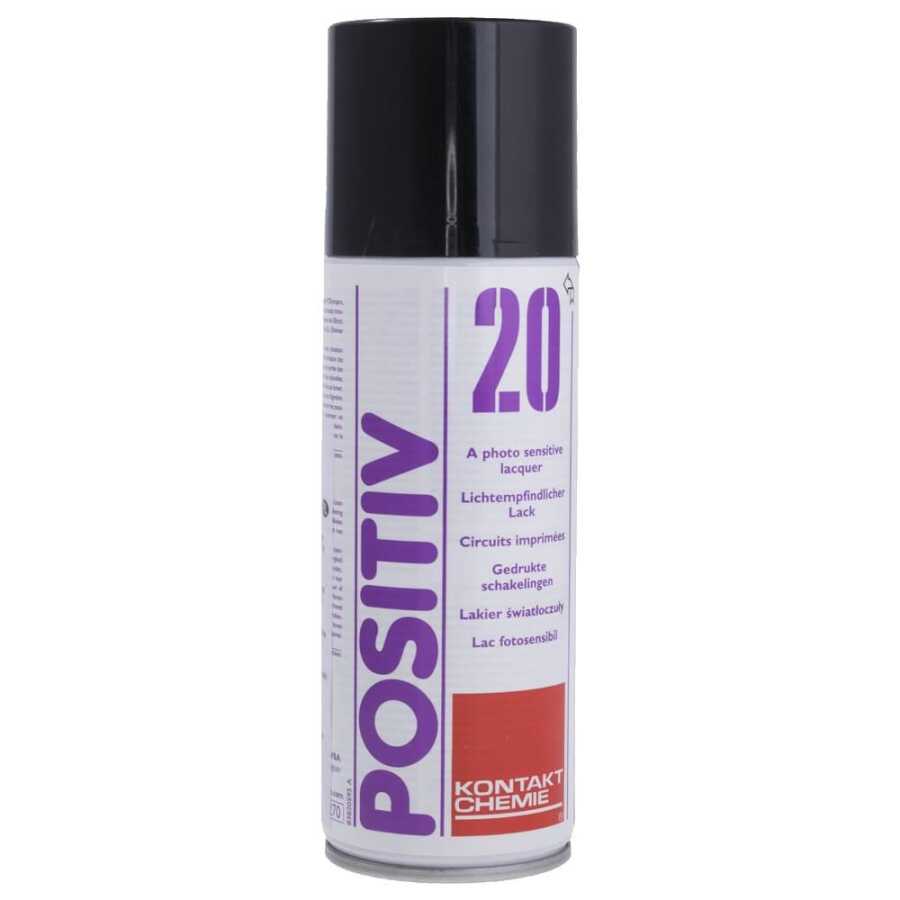

Positiv 20 - Baskı Devre Pozlama Spreyi
Baskılı devre kartlarının üretiminde kullanılan o-nafto-chinon-diazide ve Novolack bazlı sıvı foto-pozitif direnç.
ÖZELLİKLERİ
POSITIV 20, desenleri aşındırma yoluyla işlemek üzere doğrudan çalışma malzemelerine aktaran klasik bir sıvı foto-dirençtir. Cila, güçlü asidik aşındırma ürünlerine direnir, ancak solventler (ester, keton) veya sulu alkalinler tarafından kolayca çıkarılabilir.
Cila, yakın ultraviyole aralığında (UVA) en fazla ışığa duyarlıdır. Bu nedenle vernik sarı ışıkta veya karanlık gün ışığında uygulanmalıdır.
UYGULAMALAR
POSITIV 20 için ana uygulama, baskılı devre kartlarının üretimidir. Devre şemasındaki şeffaf pozitif model doğru bir şekilde aktarılır. Işık geçirmeyen yüzeyler örn. elektrik devreleri, aşındırma işleminden sonra mevcut kalır.
Diğer uygulamalar arasında metal veya cam üzerine foto-litografi yer alır.
TALİMATLAR
Baskı devreleri üretme yönergeleri:
Yüzey hazırlığı
Yüzeyler yağ ve oksitten arındırılmış olmalıdır. Su bazlı temizleme işlemi mevcuttur. Metal yüzeyleri manuel olarak hazırlarken ev tipi ovma tozları idealdir. Solventler sadece kirli, yağlı lekelerin çıkarılması gerektiğinde kullanılır. Temizleme işleminin son adımı demineralize su ile durulama olmalıdır.
Bu aşamada temizlenen yüzey tamamen ıslanabilir olmalı ve bu nedenle su itici alanlar bırakılmamalıdır. Temizlenen tahta tozsuz bir ortamda kurumaya bırakılmalıdır.
Kaplama
Temizleme aşamasının ardından yatay olarak konumlandırılan bakır levha 20 cm mesafeden POSITIV 20 püskürtülerek kaplanır. Tek tip bir kaplama elde etmede en iyi sonuç, sürekli olarak zikzak desende püskürtme ile elde edilir. Tipik bir kaplama kalınlığı 6-8µm'dir ve mavimsi bir renge sahiptir. Püskürtme sırasında süreksizliklerin üstesinden gelmek için aerosol kutusu çok eğik tutulmamalıdır.
Lake UV ışığına duyarlıdır ve bu nedenle doğrudan güneş ışığına veya parlak gün ışığına maruz kalmaktan kaçınılmalıdır. Kaplanmış malzemeler karanlıkta 25°C'de 4 haftaya kadar saklanabilir.
Kurutma
Film uygulandıktan sonra levhalar hemen karanlıkta kurutulmalıdır. Kurutma sıcaklığı yavaş yavaş 70°C'ye yükseltilmeli ve bu sıcaklıkta yaklaşık 15 dakika tutulmalıdır. Kızılötesi veya cebri hava ile kurutma mümkündür. Ortam sıcaklığında (minimum 24 saat) havayla kurutma kullanıldığında, filmin kalitesi yalnızca çok basit çalışmaya izin verecektir. Yapışma zayıftır ve toz sıkışması ve iğne deliği tehlikesi yüksektir.
Maruziyet
Şeffaf devre şeması bakır levha üzerine düz ve hatasız yerleştirilmelidir. Kağıt bazlı diyagramlar Kontakt Chemie TRANSPARENT 21 kullanılarak şeffaf hale getirilebilir. Foto dirençli POSITIV 20 lak için spektral hassasiyet 340 ila 420 nm dalga boyu aralığındadır, bu nedenle film/bakır plakayı açığa çıkarmak için UV lambaları kullanılabilir. 100 mJ/cm²'lik bir pozlama gücünde, pozlama süresi, 8 µm'lik bir film kalınlığı için yaklaşık 10 saniye olacaktır.
Pratikte, lambalar 25-30 cm mesafeden kullanıldığında maruz kalma süresi 60 ila 120 saniye arasındadır. Lambaların yaklaşık 3 dakika ısınmasına izin verilmesi önerilir.
Gelişim
Açıktaki plaka, yaklaşık 60 saniye boyunca ortam sıcaklığında bir sodyum hidroksit banyosuna (su içinde 10 g/l sodyum hidroksit) daldırılarak geliştirilmektedir. Maruz kalan cila çözülür. Gelişme süreci, küçük banyo çalkalamaları ile desteklenebilir. Geliştirildikten sonra, plakalar su ile iyice durulanır.
Dağlama
Bakır ve pirinç plakaların dağlanması en iyi şekilde bir demir-3-klorür çözeltisi (400 g/l su) ile yapılır. Gerekli süre 30 ila 60 dakika arasındadır. Çözeltinin 40°C'ye ısıtılması artı küçük banyo hareketleri dağlamaya yardımcı olacaktır. Aşındırma işleminin sonunda plaklar akan su altında aşırı derecede durulanmalıdır.
Kalan cilanın soyulması
Dağlama işleminden sonra kalan vernik devrelerden çıkarılacaktır. Bu en iyi ortam sıcaklığında aseton ile yapılır.
Hemen işlenmemeleri durumunda PCB'lere bir Flux SK10 filmi uygulamanızı öneririz. Flux SK10 vernik, devreleri oksidasyondan korur ve aynı zamanda sonraki lehimleme sırasında oldukça etkili bir flux görevi görür.
Bitmiş PCB'ler, çevresel nemden korumak için PLASTIK 70 veya PLASTIK 70 SUPER ile kaplanabilir.
Uygulama sırasındaki olası eksiklikler ve nedenleri:
Kötü yapışma, kabarcıklar veya nokta oluşumları
- Ürün raf ömrü (18 ay) sona ermiştir, aerosol kutusundaki tarihe bakın
- Çapraz bağlanma önleyici kirliliklerin varlığı: ovma tozu ile temizleme ve durulama.
- Uygulama sırasında yaz sıcağı: Püskürtme mesafesini azaltır.
- Aerosol çok soğuk olabilir, buzdolabından yeni çıkmış: ortam sıcaklığında bırakın.
- Çok yüksek kurutma sıcaklığı: 70°C'yi aşmamak.
İğne deliği oluşumu
- Yetersiz kurutma: önerilen 70°C sıcaklıkta kurutun.
- Çok hızlı kuruma: 15 dakikalık bir süre içinde kademeli olarak artırın. sıcaklık 70°C'ye kadar.
- Çok uzun bir geliştirme süresi: 2 dakikayı geçmeyin
POSITIV 20'nin diğer uygulamaları
- Camın dağlanması: cila ayrıca %40 güçlü hidrofloro aside dayanıklıdır ve bu nedenle camın dağlanmasını mümkün kılar. Yapışma, yaklaşık 120°C'de bir sıcaklık işlemi ile geliştirilebilir.
- Dayanıklı yazıların veya grafiklerin üretimi: Bir sıcaklık verniğin 190°C'de işlenmesi, dayanıklı yazılar veya siyahımsı kahverengi bir renge sahip grafiklerle sonuçlanacaktır.
Güvenlik önlemleri:Yukarıda belirtilen kimyasallarla çalışırken güvenlik ve kullanım talimatlarına kesinlikle uyulması gerekmektedir. Cilt ve göz temasından kesinlikle kaçınılmalıdır. Koruyucu giysi, eldiven ve koruyucu gözlük kullanılmasını öneririz. Sadece iyi havalandırılmış alanlarda kullanın.
Tüm CRC ürünleri için AB direktifi 91/155/EEC ve değişikliklere göre bir güvenlik bilgi formu (SDS) mevcuttur.
