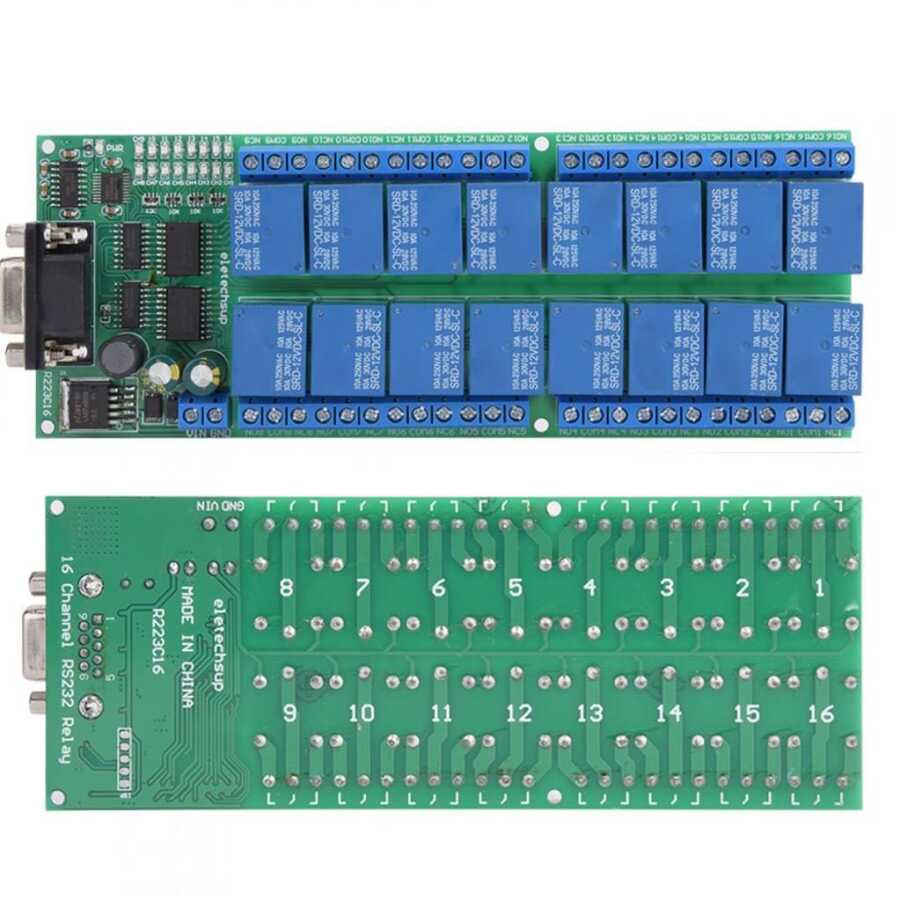

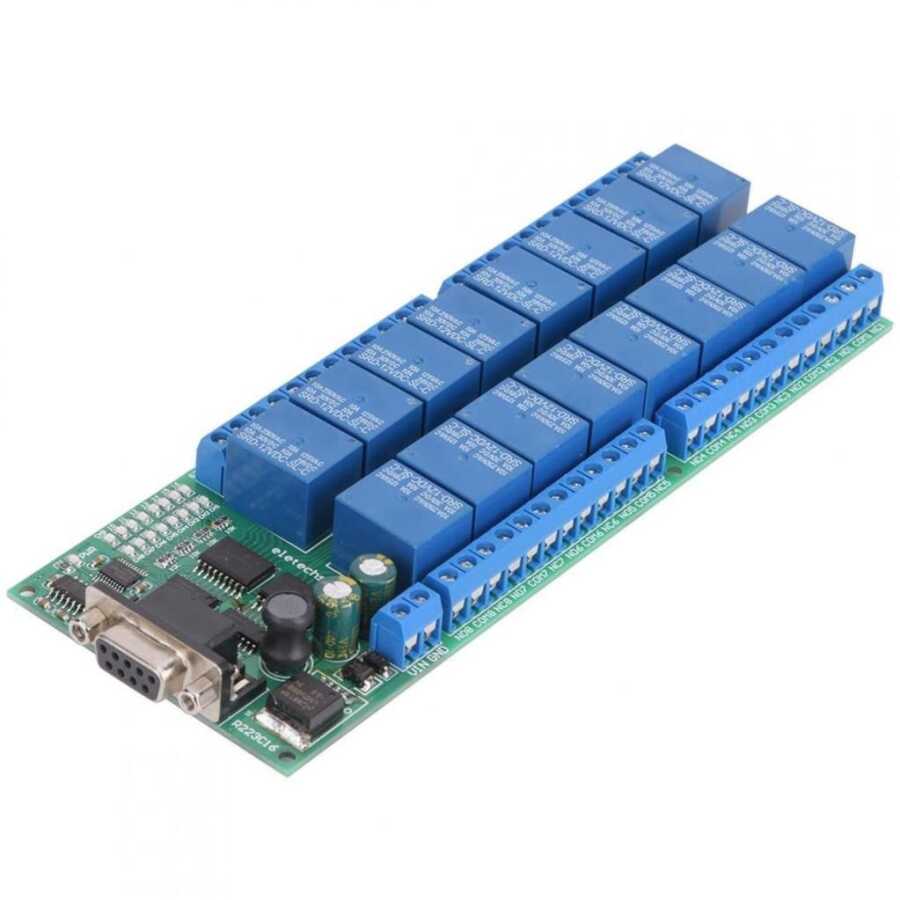

R223C16 12V 16 Kanal RS232 Röle Modülü
RC232 16 kanallı röle geliştirme kartı ile röleyi RS232 üzerinden kolayca kontrol edin. Besleme gerilimi PCB üzerindeki klemens aracılığıyla alınır. Her röle 250V AC/10A veya 30V DC 10A ile çalışabilir.
Kullanım Alanları
Uzaktan kumanda, uzaktan ölçüm sistemi
Kablosuz sayaç
Akıllı Ev, Ev Otomasyonu
Giriş kontrolu
Kimlik sistemi
Veri toplama
BT ev aleti
Bebek izleme sistemi
LED Motorlu PLC
PC Uzaktan Kumandası
Röle Çıkışı:
NC: Normalde kapalı uç, röle etkinleştirmeden önce COM'a kısa devre yapar ve etkinleştirmeden sonra kesilir.
COM: Ortak terminal.
NO: Normalde açık uç, röle aktivasyondan önce kapalıdır ve aktivasyondan sonra COM'a kısa devre yapar.
Teknik Özellikler
Çalışma voltajı: DC 12V
Bekleme akımı (tüm röleler kapalı) 18MA, 1 röle açık 46MA, 2 röle açık 73MA, 3 röle açık 100MA,4 röle açık 126MA,5 röle açık 153MA,6 röle açık 179MA, 7 röle açık 204MA,8 röle açık 230MA…
'Aç'' ''Kapat'' ''Anlık'' ''Kendinden kilitlemeli'' ''Kilitleme'' ''Gecikme''(Sadece AT komutu) ''Tüm Röleler Açık'' ''Tüm Röleler Kapat'' - 8 Komut
İki tür komut: AT komutu ve 8 baytlık komut, iki komut otomatik olarak tanınır, geçiş yapmaya gerek yoktur.
'Gecikme'' komutu altında maksimum gecikme 9999 saniyedir (Yalnızca AT komutu)

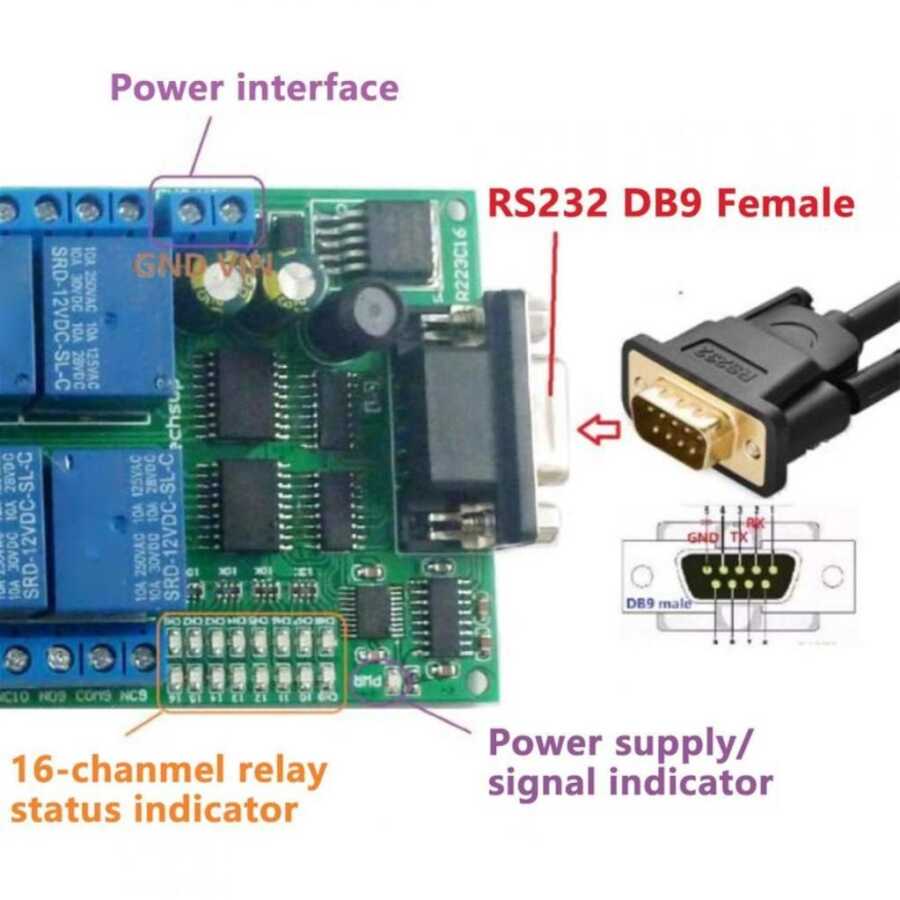

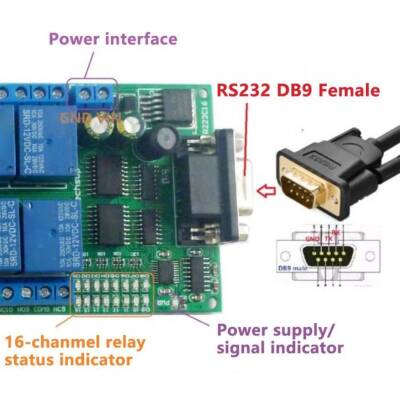

Çıkış göstergesi: LED göstergeli röle çıkışı, rölenin çalışma durumunu görmek kolaydır
Baud hızı 9600kbps, 8 veri biti, bir stop biti, eşlik yok.
Boyut: 172 * 65 * 19mm
DC 12V kontrol devresi
Bağlantı şeması aşağıdadır. "YÜK", LED ışıklar, fanlar, motorlar ve diğer DC 12V ekipmanı olabilir.
DC 1-110V VEYA AC 85-265V kontrol devresi
Bağlantı şeması aşağıdadır. "YÜK", LED ışıklar, fanlar, motorlar ve diğer DC AC ekipmanı olabilir.
