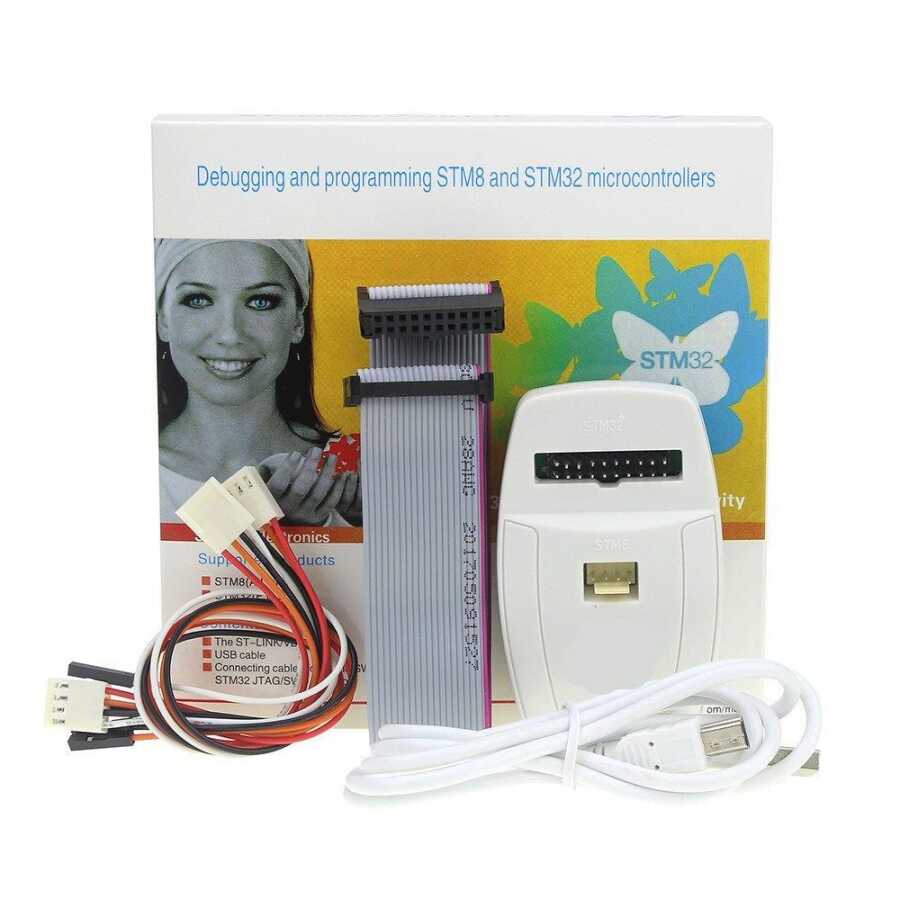

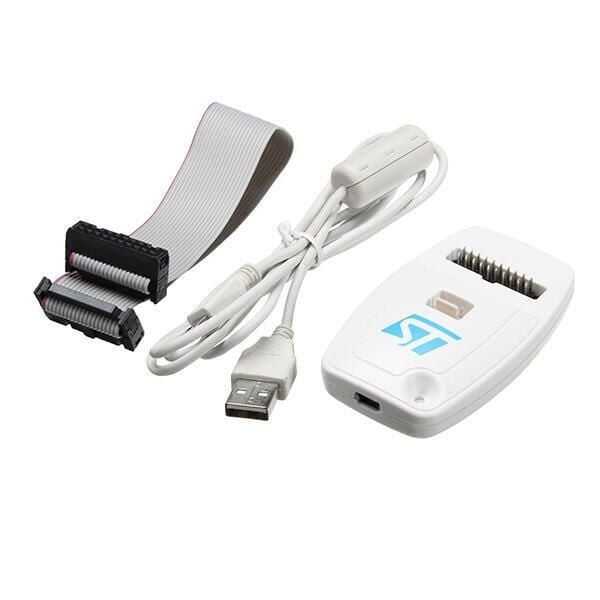

ST-LINK V2 CN
ST-LINK / V2, STM8 ve STM32 mikrodenetleyici aileleri için devre içi hata ayıklayıcı ve programlayıcıdır. Tek kablolu arayüz modülü (SWIM) ve JTAG / seri kablo hata ayıklama (SWD) arayüzleri, bir uygulama kartında bulunan herhangi bir STM8 veya STM32 mikrokontrolcüsü ile iletişim kurmak için kullanılır.
ST-LINK / V2 ile aynı işlevleri sağlamanın yanı sıra, ST-LINK / V2-ISOL, PC ile hedef uygulama kartı arasında dijital izolasyon sağlar. Ayrıca 1000 Vrms'ye kadar voltajlara dayanabilir.
STM8 uygulamaları, ST Visual Develop (STVD) veya ST Visual Program (STVP) yazılımıyla iletişim kurmak için USB tam hızlı arayüzü kullanır.
STM32 uygulamaları Atollic®, IAR ™, Keil® veya TASKING entegre geliştirme ortamları ile iletişim kurmak için USB tam hızlı arayüzü kullanır.
-ST-LINK / V2, STM8 serisi ve STM32 serisi MCU simülasyonu ve çevrimiçi indirme geliştirme araçları için tasarlanmıştır.
-STM32 serisi JTAG / SWD arayüzü üzerinden ST-LINK / V2'ye bağlanır
-STM8 serisi SWIM arayüzü üzerinden ST-LINK / V2'ye bağlanır
-ST-LINK / V2 yüksek hızlı USB2.0 ile PC'ye bağlanır
-SMIM STM8 serisi MCU arabirimiyle destekleyin
Desteği Çekirdek M0, M1, M2, M3, M4 ile JTAG / SWD arayüzü STM32 serisi MCU
Teknik Özellikler
- Bir USB konektörü tarafından sağlanan 5 V güç
- USB 2.0 tam hızlı uyumlu arayüz
- USB standart A - Mini - B kablosu
- Doğrudan üretici yazılımı güncelleme özelliği desteklenir
- PC ile iletişim sırasında yanıp sönen durum LED'i
- Çalışma sıcaklığı 0 - 50 ° C
- 1000 Vrms yüksek izolasyon gerilimi
Bir sonraki gelişmekte olan yazılımı destekler:
ST-LINK Utility v2.0 (ve üzeri sürüm)
STVD Sürüm 4.2.1 (ve üstü sürüm)
STVP Sürüm 3.2.3 (ve üstü sürüm)
IAR EWARM Revizyonu v6.20 (ve üzeri sürüm)
IAR EWSTM8 Revizyon v1.30 (ve üstü sürüm)
KEIL RVMDK Revizyon v4.21 (ve üstü sürüm)
ATOLLIC
TASKIN
