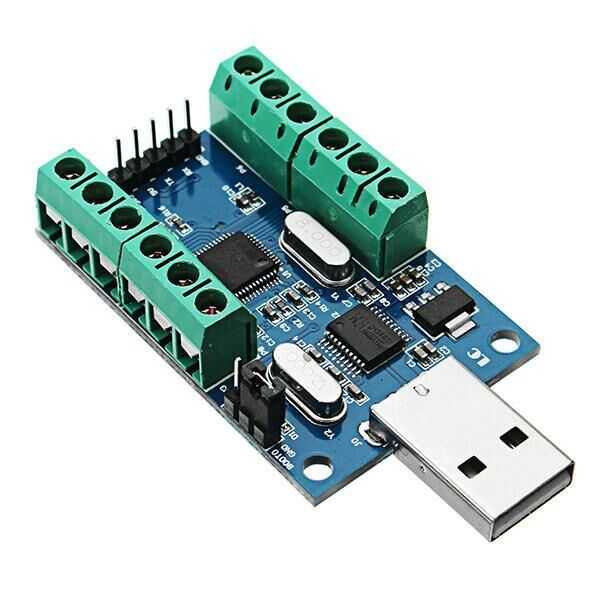

STM32 10 Kanal 12 Bit USB-UART İletişim ADC Modülü
STM32 10 kanallı ADC modülü, örnekleme çekirdeği olarak STM STM32F103 mikrodenetleyiciler ailesinin 10 kanallı ADC kaynaklarını kullanır. Bu ürünle daha iyi doğrulukla ADC verileri PC'ye yüklenebilir.
- Devre STM32F103C8T6 çip kullanmaktadır.
- Onboard CH340 seri port USB çevirici çip kullanmaktadır. PC'nizde AD örnekleme sonuçlarını görmek uygundur.
- Rezerve UART seri iletişim arayüzü, harici MCU'ya bağlanabilir.
- Analog giriş kanalları: 10 kanal tek uçlu girişler.
- Örnekleme voltaj giriş aralığı: 0-3.3V
- Güç kaynağı voltajı: 5V / 3.3V
- Çözünürlük: 12 Bit (4096)
Özellikler:
- Boyutu: 50 * 33mm

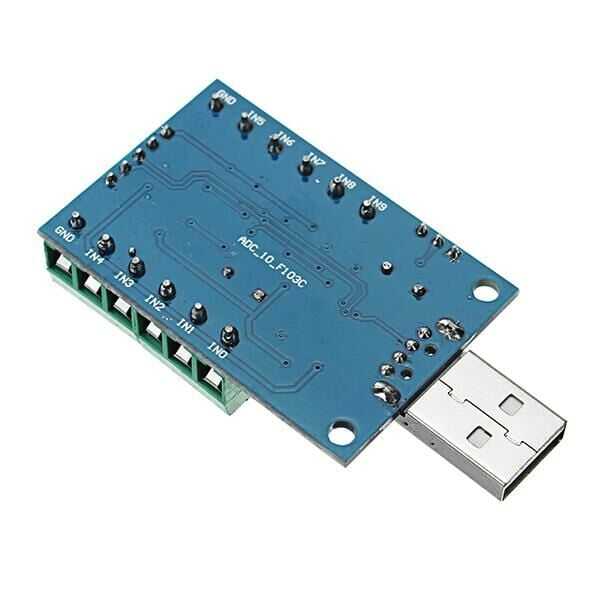

- IN0-IN9: AD örnekleme voltajı girişi;
- GND: güç kaynağı negatif / örnekleme voltajı ortak topraklama arayüzü;
- TX, RX: UART iletişim arayüzü
- 3V3 / 5V: Ayrılmış 3.3V / 5V güç girişi bağlantı noktası
