TCS3472 RGB Renk Algılayıcı Sensör

TCS3472 RGB Renk Algılayıcı Sensör

TCS3472 RGB Renk Algılayıcı Sensör, Renk değerini algılayabilen ve yanıt olarak RGB verisi gönderebilen sensördür. Bir nesnenin rengini tespit ederken TCS34725 karşılık gelen dört kanaldan veri döndürmektedir; Kırmızı(R), Yeşil(G), Mavi(B) ve şeffaf(C).

Kırmızı, yeşil ve mavi kanallardan (RGB) gelen yanıt, belirli bir kaynağın renkliliğini belirlemek için kullanılabilir.

Entegre kızılötesi engelleme filtresi, gelen ışığın kızılötesi ve UV spektral bileşenlerini en aza indirir ve doğru renk ölçümüne yardımcı olur. Modül 3,3V/5V çalışma voltajına sahiptir ve I2C arayüzü üzerinden iletişim kurar.

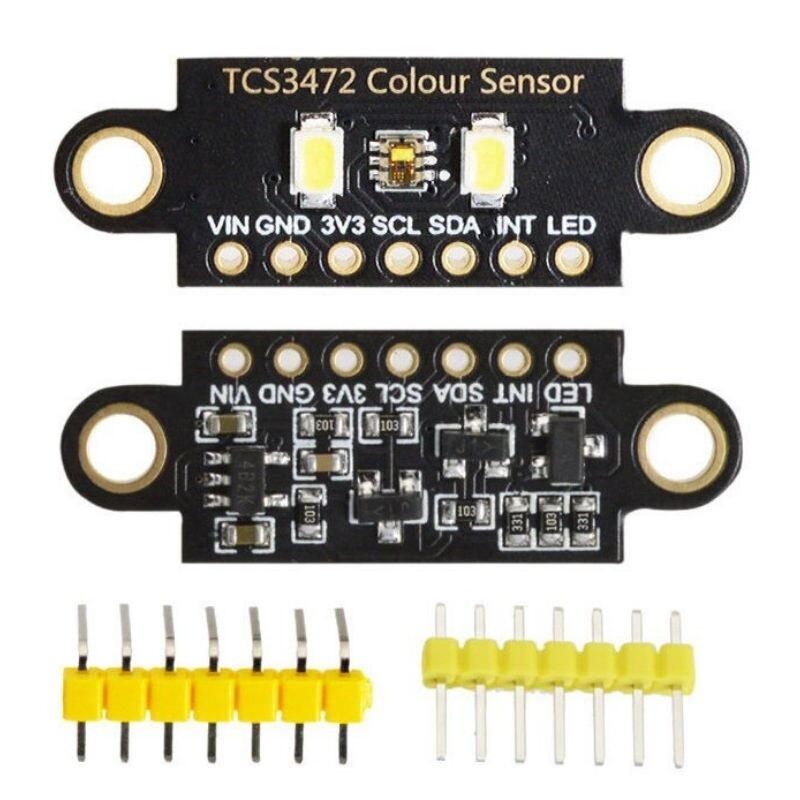

Pinout

• VIN: 5V güç girişi
• GND: Ground
• 3V3: Düşük güç girişi
• SLC: I2C Clock
• SDA: I2C Data
• INT: I2C adresini ayarlama
• LED: LEDi açma

Datasheet
