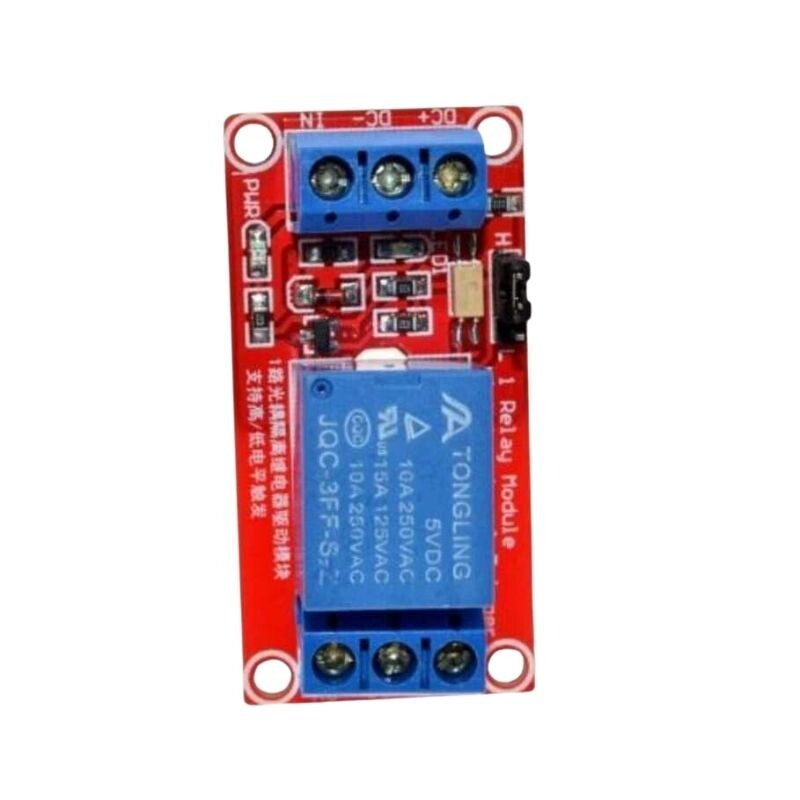

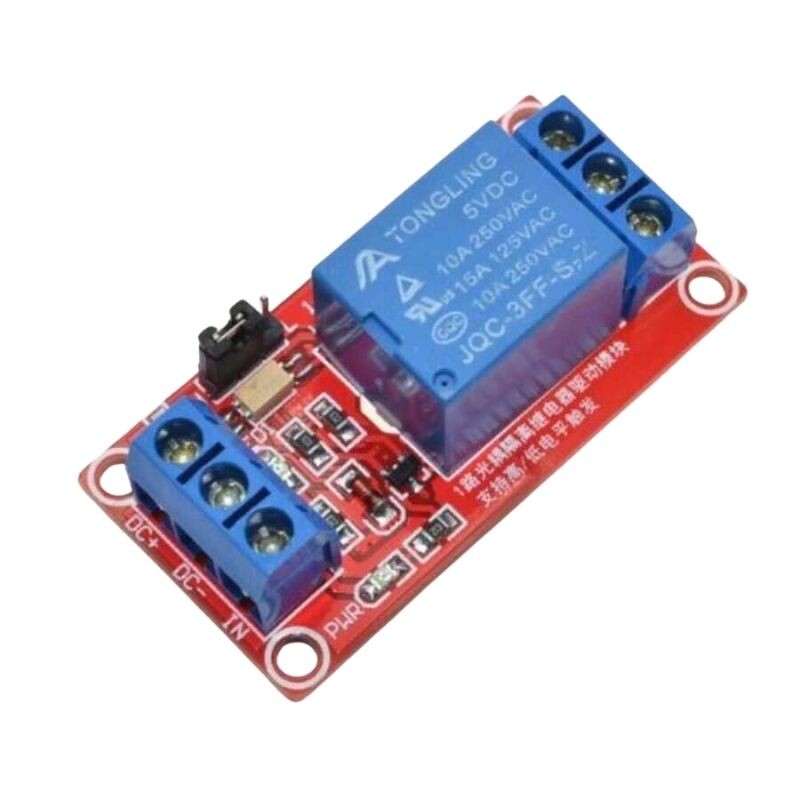

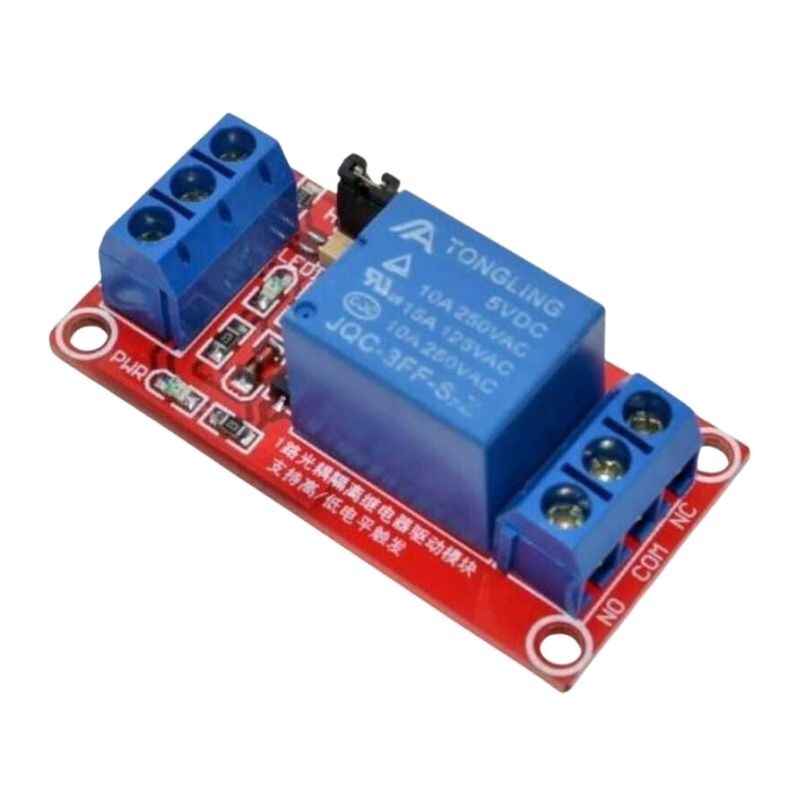

Tek Kanal 24V Artı/Eksi Tetiklemeli Röle Modülü
Tek Kanal 24V Artı/Eksi Tetiklemeli Röle Modülü, 24 volt ile çalışan h/l tetiklemeli röle modülüdür.Modül üzerindeki kısa devre jumperini H kısmına takarak artı tetiklemeli (high trigger), L kısmına takarsanız eksi tetiklemeli (low trigger) olarak kullanılabilir.
Tetik sinyali 20mA akım çekmektedir.220V gerilimde de 10A’e kadar voltajı anahtarlayabildiğinden bu ürün pek çok projede kullanılabilir. Üzerindeki NC,NO ve COM uçları sayesinde röle tetiklendiğinde kısa devre olsun yada röle tetiklendiğinde enerjiyi açsın işlemlerinin ikisi de bu modül ile yapılabilir.
Pinout
Giriş
- DC+ : Güç kaynağının +'sı
- DC- : Güç kaynağının -'si
- IN : Röle modülünün tetik pimi (H/L Trigger)
Çıkış
- NO : Normalde Açık Kontak
- COM : Ortak Pim
- NC : Normalde Kapalı Kontak
Özellikler
- Besleme Gerilimi: 24VDC
- Anahtarlama Gerilimi: 10A max.
- Anahtarlama Gerilimi: 220VAC
- Yüksek/Düşük Seviye Tetikleme
- Kontak Direnci: 100Mohm
- Çalışma Sıcaklığı: -25° ~ 75°
- Boyut: 50x26x17mm
