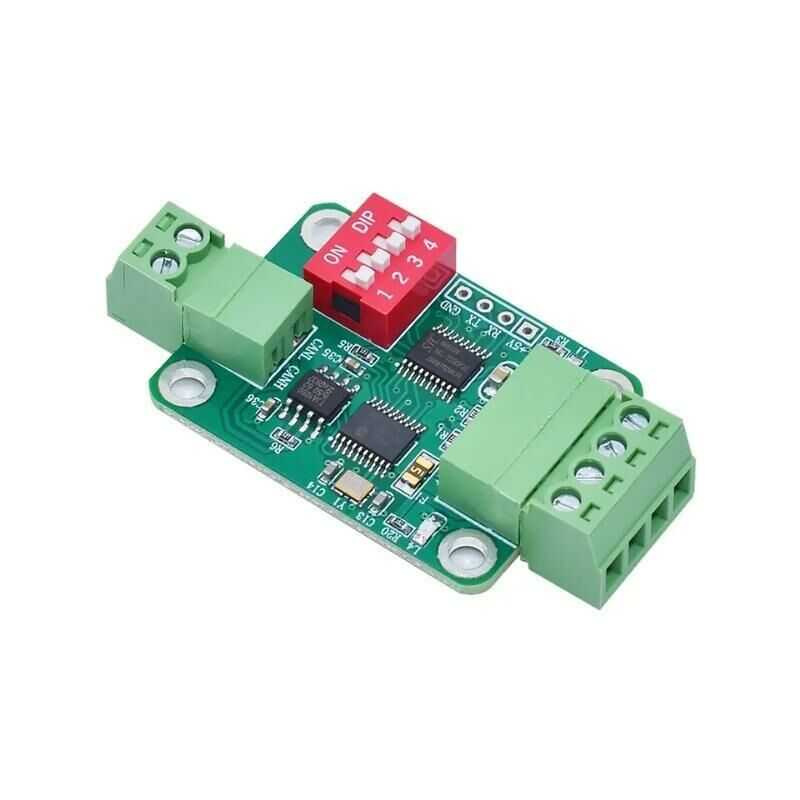

TTL - CAN Bus Dönüştürücü TTL-RS232

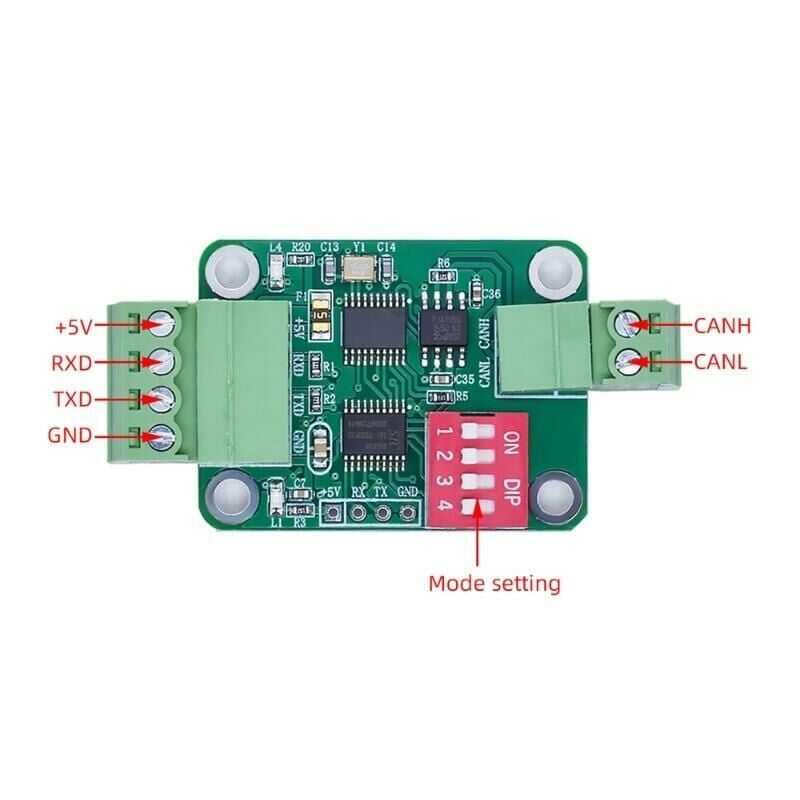

TTL - CAN Bus Dönüştürücü TTL-RS232. Üzerinde yer alan dip switch'ler ile mod ayarlaması yapılabilmektedir.
SW1: Frame format seçimi içindir. on konuma getildiğinde Genişletilmiş frame, off konumunda ise standart frame'e geçer.
SW2 ve SW3 ise baud hızı ile ilgilidir.
SW2 | SW3 | Baud hızı |
KAPALI | KAPALI | 500 bin |
AÇIK | KAPALI | 1 milyon |
KAPALI | AÇIK | 250 bin |
AÇIK | AÇIK | 100 bin |
SW4 ise ID kullanmadan datayı set etmek içindir.
