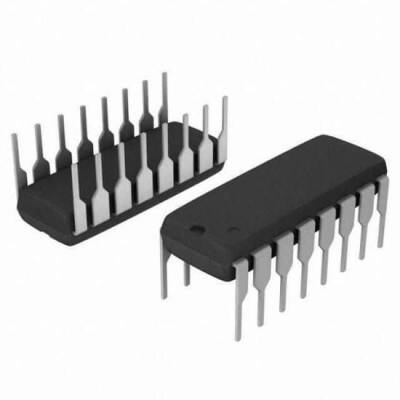

ULN2065B DIP-16 Entegre
Mantığı çok çeşitli yüksek akım, yüksek voltajlı yüklerle arayüzlemek için tasarlanan bu cihazların her biri, belirtilen minimum 50 V kesinti ve 100 mA'da ölçülen 35 V'luk bir sürdürme voltajı ile 1,5 A'ya kadar sağlayan dört NPN Darlington anahtarı içerir. ULN2067B ve ULN2069B, ortak emitörlere sahip endüktif yükler için entegre bastırma diyotları içerir. ULN2075B, izole Darlington pin çıkışlarına sahiptir ve emitör takipçi konfigürasyonları gibi uygulamalar için tasarlanmıştır.
ULN2065B, ULN2069B ve ULN2075B'nin girişleri, popüler 5 V mantık aileleriyle uyumludur ve ULN2067B, 6-15 V CMOS ve PMOS ile uyumludur. ULN2069B tipi, kontrol mantığı üzerindeki yükü azaltmak için bir ön sürücü aşaması içerir.
| Seri | ULN2065B |
| Transistör Polaritesi | NPN |
| Kollektör- Verici Gerilimi | 80V |
| Maksimum DC Akımı | 1.75A |
| Çalışma Sıcaklığı Aralığı | - 20 C - + 85 C |
| Pin Sayısı | 16 Pin |
| Paket Tipi | DIP-16 |
