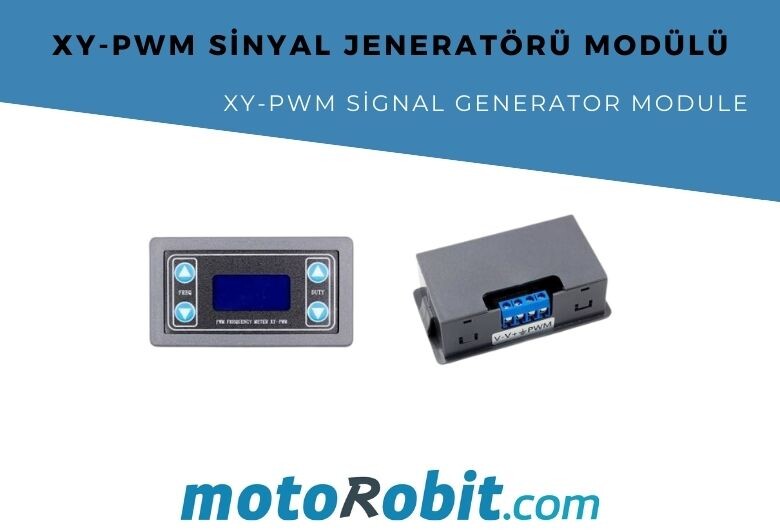

XY-PWM Sinyal Jeneratörü Modülü

XY-PWM Modülünün Teknik Özellikleri

XY-PWM Modülünün Temel Bileşenleri

1. LCD Ekran: Frekans ve görev döngüsü değerlerini gösterir.
2. Döner Düğme (Potansiyometre): Frekans ve görev döngüsünü ayarlamak için kullanılır.
3. PWM Çıkışı: Ayarlanabilir sinyali cihazlara iletmek için kullanılır.
4. Güç Girişi: 3.3V ile 30V arasında bir DC güç kaynağı bağlanır.

XY-PWM Sinyal Jeneratörü Nasıl Kullanılır?

Adım 1: Güç Kaynağını Bağlayın

• Modülü DC 3.3V-30V arasında bir güç kaynağı ile besleyin.
• Modül açıldıktan sonra LCD ekranda varsayılan frekans ve görev döngüsü bilgileri görünecektir.

Adım 2: Mod Seçimi

• Modülü Normal veya Hassas modda çalıştırabilirsiniz:
  • Normal Mod: 1 Hz - 150 kHz frekans aralığı.
  • Hassas Mod: 1 Hz - 15 kHz aralığında daha hassas ayar imkanı.
  • Geçiş: Döner düğmeye 10 saniye boyunca basarak modlar arasında geçiş yapabilirsiniz.

Adım 3: Frekans Ayarı

• Frekansı değiştirmek için döner düğmeyi çevirin.
• LCD ekranda frekans değişikliklerini gözlemleyebilirsiniz:
  • Örneğin, "1.91" ifadesi, 1.91 kHz frekansı gösterir.
  • "1.3.4" ifadesi, 134 kHz frekansı temsil eder.

Adım 4: Görev Döngüsü Ayarı

• Döner düğmeye 2 saniye basılı tutarak görev döngüsü moduna geçin.
• Görev döngüsünü %0 ile %100 arasında ayarlamak için potansiyometreyi döndürün.

Adım 5: Ayarların Kilitlenmesi

• İstenilen frekans ve görev döngüsü ayarlarını yaptıktan sonra, parametreleri sabitlemek için döner düğmeye 5 saniye basılı tutun.

XY-PWM Modülü ile Yapılabilecek Uygulamalar

1. Motor Kontrolü:
   PWM sinyalleri ile DC motorların hızını hassas bir şekilde ayarlayabilirsiniz.

2. Aydınlatma Kontrolü:
   LED ışıkların parlaklığını düzenlemek için PWM sinyalleri kullanabilirsiniz.

3. Elektronik Devre Testi:
   PWM sinyallerini kullanarak farklı elektronik devrelerin tepkisini test edebilirsiniz.

4. Hız Kontrolü:
   Fanların veya pompaların hızını kontrol etmek için uygundur.

XY-PWM Modülünün Avantajları

• Kullanıcı Dostu Tasarım: Ayarları yapmak oldukça kolaydır ve LCD ekran tüm değerleri net bir şekilde gösterir.
• Geniş Voltaj Desteği: 3.3V - 30V arasında çalışabildiği için birçok farklı cihaz ve sistemle uyumludur.
• Hassasiyet: Hassas mod, düşük frekans gerektiren uygulamalarda mükemmel doğruluk sağlar.

Sonuç

XY-PWM sinyal jeneratörü, kompakt boyutları ve çok yönlü özellikleri sayesinde hem profesyonel hem de hobi projelerinde ideal bir araçtır. Motor kontrolünden aydınlatma sistemlerine kadar geniş bir yelpazede kullanabileceğiniz bu modül, özellikle PWM sinyalleri gerektiren uygulamalarda mükemmel bir performans sunar. Projenizde kolaylık ve hassasiyet arıyorsanız, XY-PWM modülü harika bir seçim olacaktır.
