XY-PWM Sinyal Jeneratörü Modülü 1Hz-150KHz

Yorumlar (0)
Yorum Yap
Marka: Motorobit
Ürün Kodu: SNS.SNY.01.000022
Stokta 10+ ürün
352,00 TL + KDV
KDV Dahil: 422,40 TL

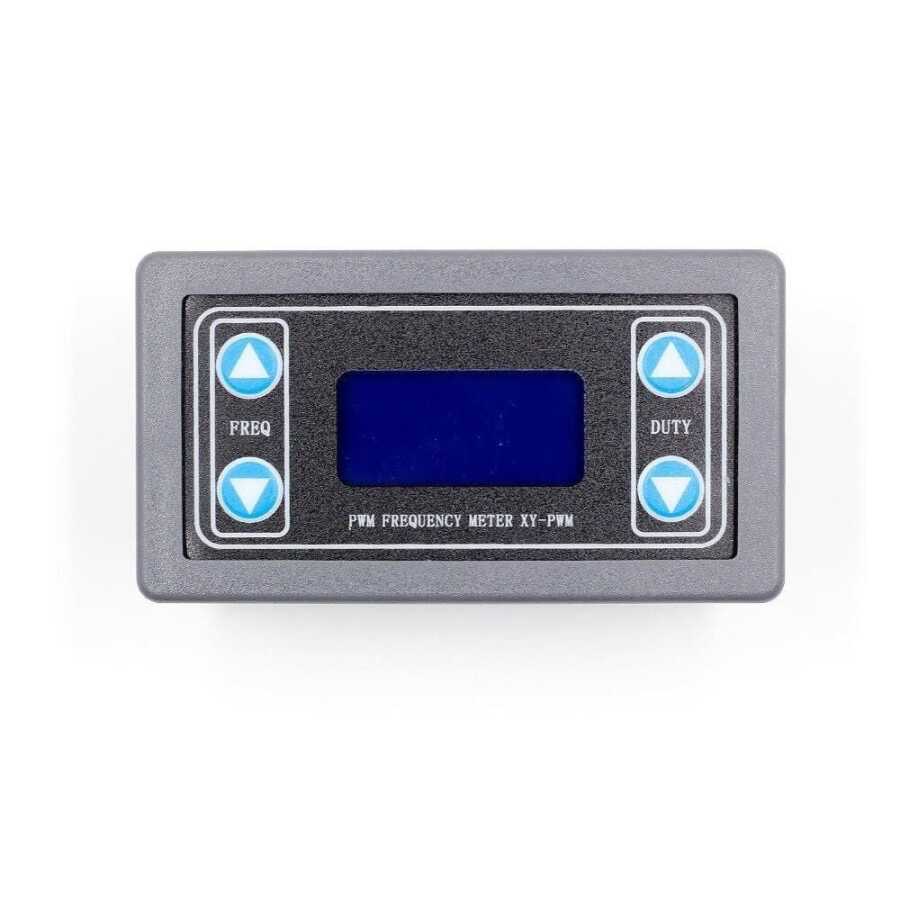

XY-PWM Sinyal Jeneratörü Modülü 1Hz-150KHz

3.3V ile 30V arasında bir voltaj değerinde, 1 Hz'den 150KHz'e kadar olan PWM darbeleri üretmenizi sağlayan modül. Bu modülü motor kontrolü, pwm sinyal üretimi, pwm sinyal lambası veya hız kontrolü vb. işlemlerde kullanabilirsiniz.

Teknik Özellikler:

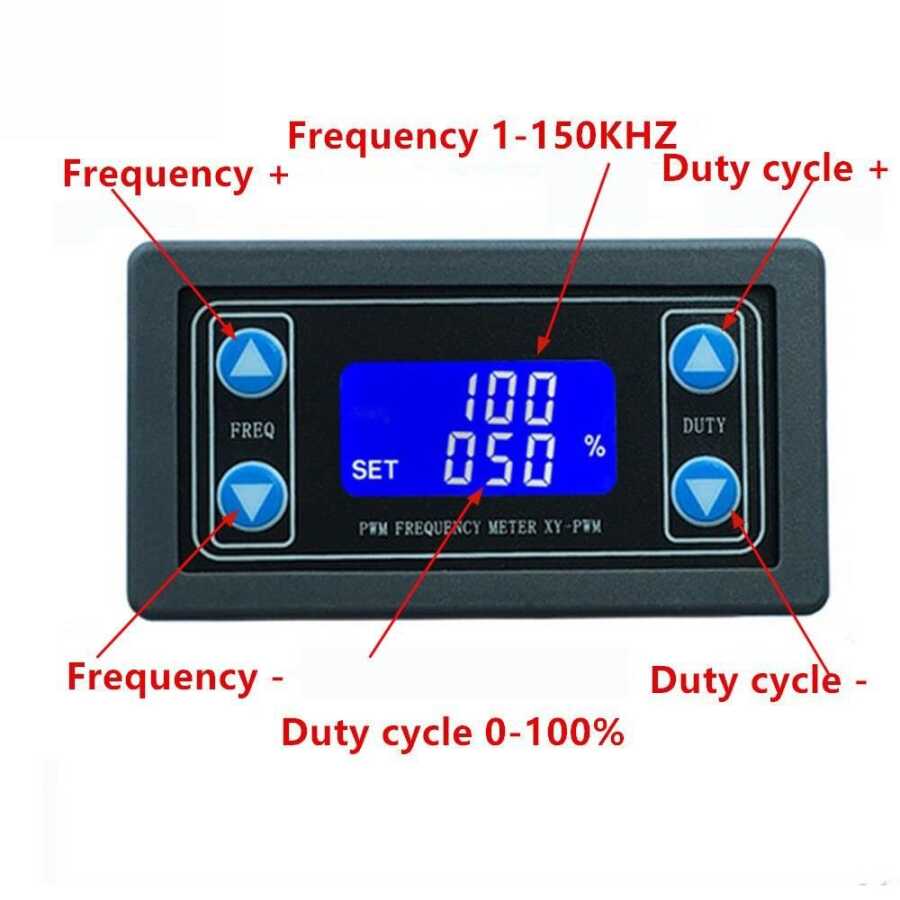

  • Frekans ve görev döngüsünü gösteren LCD ekran
  • Gerilim Aralığı - DC 3.3V-30V
  • Frekans aralığı
  • Normal mod: 1Hz ~ 150KHz
  • Hassas mod: 1hz ~ 15khz
  • Frekans doğruluğu:% 2
  • Görev döngüsü doğruluğu
  • Normal modda% 1
  • Hassas modda% 0.1
  • Görev döngüsü aralığı -% 0,00 -% 100
  • Çıkış Akımı - Yaklaşık 5-30mA
  • Boyutlar - 79x43x37mm
  • Sıcaklık Aralığı - -40 ℃ ~ 85 ℃
  • Nem -% 0 ~% 95 bağıl nem
Tipik bir iş akışı aşağıdaki gibidir:

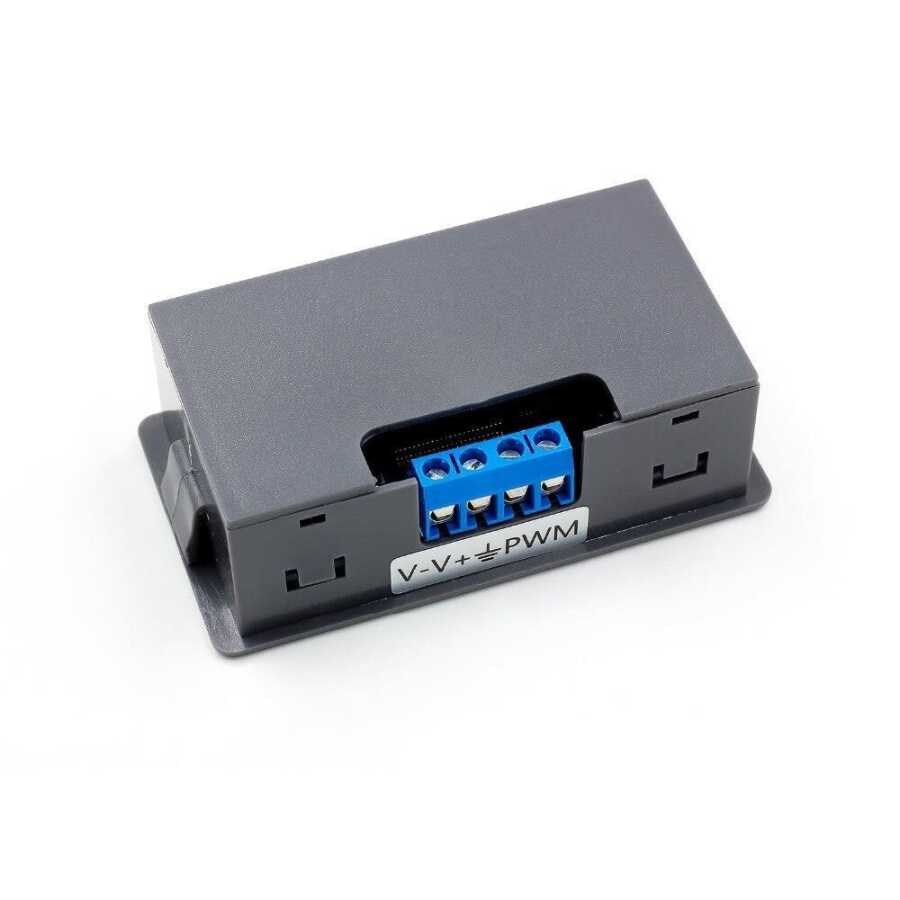

  • Güç kaynağına bağlayın
  • Normal modu ve Hassas modu değiştirmek için döner düğmeye 10 saniye boyunca basın
  • Frekansı ayarlamak ve düğmeyi çevirerek değeri değiştirmek için potansı döndürün
  • Görev döngüsünü ayarlamak için döner düğmeye 2 saniye boyunca basın
  • Ayarlanan parametreleri kilitlemek için 5 saniye basılı tutun
Frekansları 100KHz veya daha yüksek hızda görüntülemek için ilginç bir yol vardır:
  • "100" göstergesi, PWM çıkış frekansının 100Hz olduğunu gösterir
  • '1.91' gösterimi, PWM çıkış frekansının 1.91KHz olduğunu gösterir
  • ‘52 .1 ’göstergesinin PWM çıkış frekansının 52.1KHz olduğu anlamına gelir.
  • ‘1.3.4’ göstergesinde PWM çıkış frekansı 134KHz;
Ağırlık (Kg)
0.1
