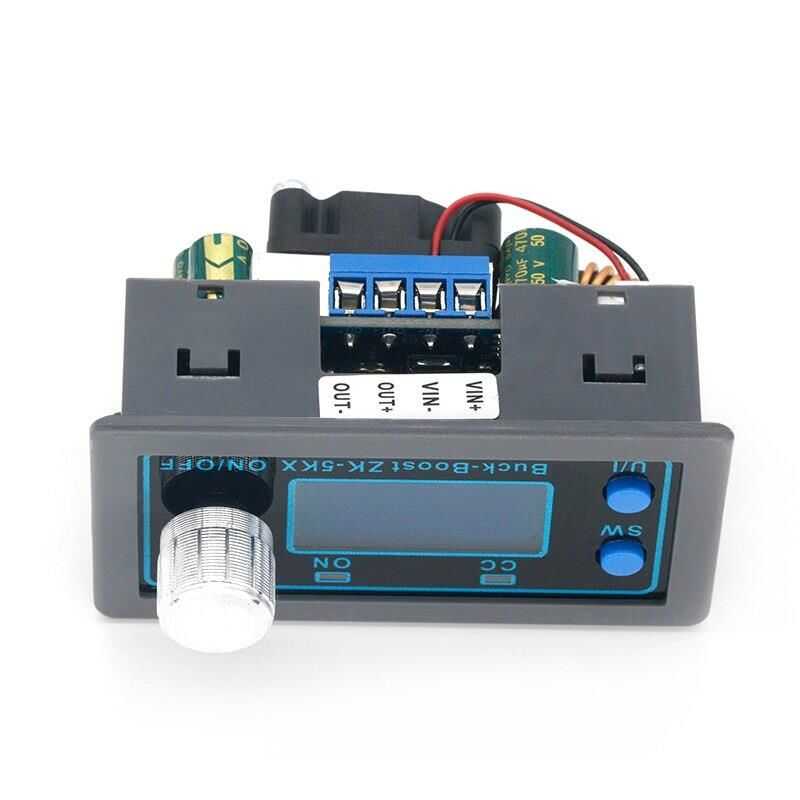

ZK-5KX 0.6-36V 5A Ekranlı Voltaj Düşürücü - Yükseltici Modül

ZK-5KX 0.6-36V 5A Ekranlı Voltaj Düşürücü - Yükseltici Modül

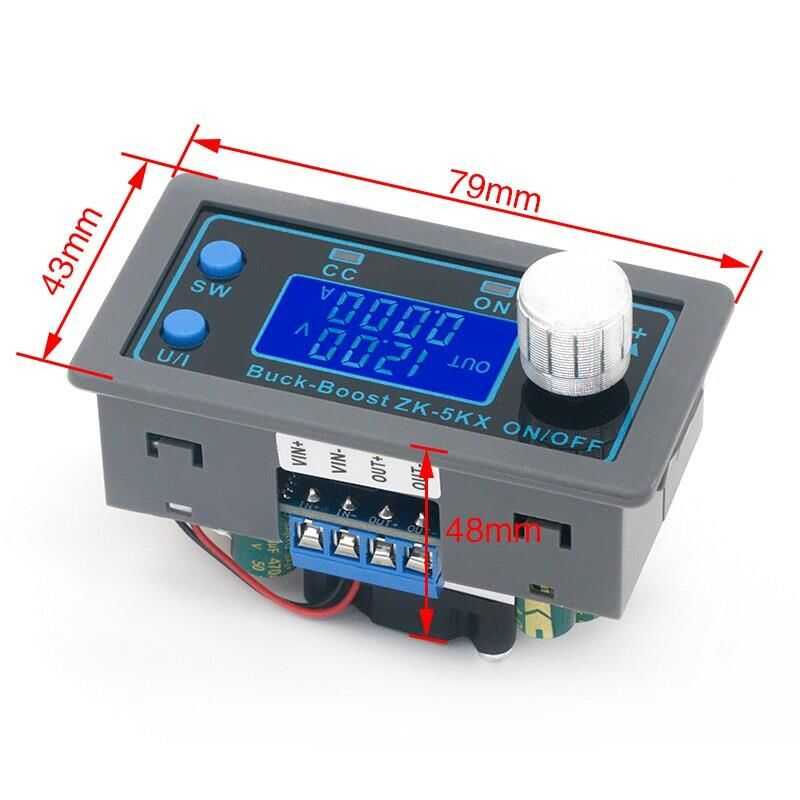

Teknik Özellikler

Kullanımı

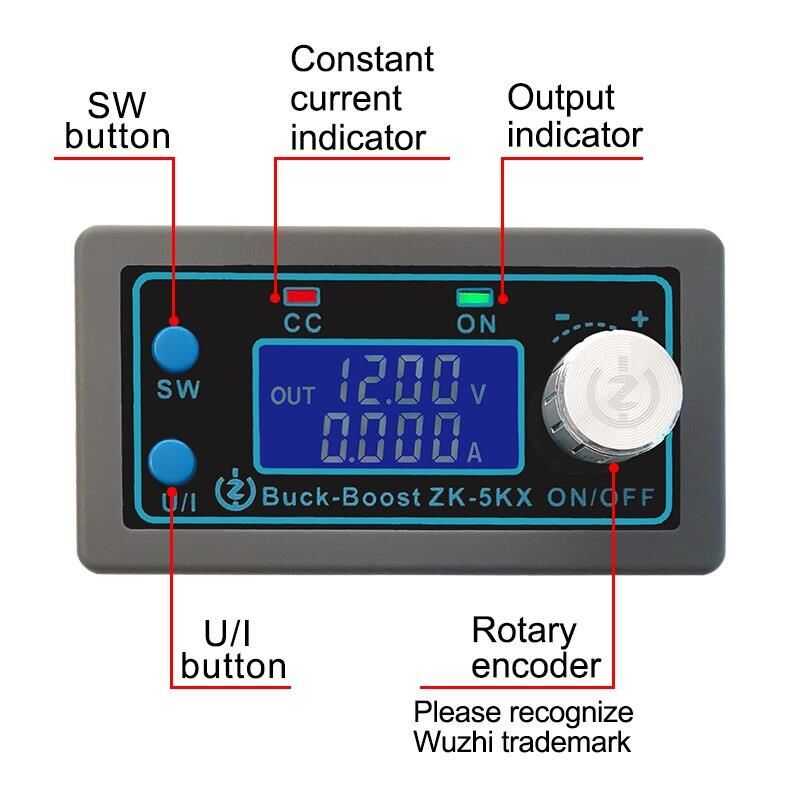

• Ekran parametrelerini değiştirme -- normal arayüzde, Vin değerinin altındaki değerleri değiştirmek için SW'ye basın ve ekran içeriğini mevcut A gücü W kapasitesi Ah zaman h arasında değiştirin. Ekrandaki uplink ekranını değiştirmek için SW düğmesine uzun basın ve ekran içeriğini giriş voltajı IN çıkış voltajı OUT arasında değiştirin.

• Çıkış voltajını ayarlama - voltaj ayar arayüzüne girmek için normal arayüzde U/I düğmesine basın. Çıkış voltajı değerinin belirli bir basamağının yanıp söndüğü görülebilir. Ana ve küçük değerleri ayarlamak için potansiyometreyi sola ve sağa çevirin. Hangi bir çıkış voltajının ayarlanacağını seçmek için potansiyometreye kısa basın. Ayardan sonra, normal arayüze dönmek için U/I düğmesine 2 kez basın. Veya otomatik olarak 10s için çalışmayı durdurduktan sonra normal arayüze geçiş yapar.

• Sabit akım değerini ayarlama (yani, modül tarafından çıkışına izin verilen maksimum akım değeri) -- sabit akım ağar arayüzüne girmek için normal arayüzde U/I düğmesine basın. Ardından U/I düğmesine basın ve sabit ayara geçin Mevcut değer. Sabit akım değerinin bir kısmının yanıp söndüğünü görebilirsiniz. Ana ve küçük değerleri ayarlamak için potansiyometreyi sola ve sağa çevirin. Sabit akım değerini ayarlamak için hangi biti seçmek için potansiyometreye kısa basın. Ayardan sonra, ayar voltajı sabit akım arayüzünden çıkmak ve normale dönmek için U/I'ye basın veya 10s için işlemi durdurduktan sonra otomatik olarak normal arayüze döner.
• Modül açılışının varsayılan açık/kapalı durumunu ayarlama - parametre ayar arayüzüne girmek için normal arayüzde U/I'ye uzun basın. "AÇIK KAPALI" veya "AÇIK AÇIK" gösterdiğini görebilirsiniz. "AÇIK KAPALI", güç AÇIK olduğunda çıkışın varsayılan olarak KAPALI olduğu anlamına gelir ve "AÇIK AÇIK", güç AÇIK olduğunda çıkışın varsayılan olarak AÇIK olduğu anlamına gelir. İki durumu değiştirmek için potansiyometreye uzun basın. Ayarladıktan sonra, Unormal arayüze dönmek için U/I'ye basın.

• Durum ve eşik üzerinde koruma parametrelerinin ayarlanması -- normal arayüzde parametre ayar arayüzüne girmek için U/I'ye uzun basın. İstediğiniz koruma görünene kadar SW'ye basın. LUP -- düşük voltaj koruma eşiği; OUP -- aşırı voltaj koruma eşiği; OCP -- aşırı akım koruma eşiği; OPP -- aşırı güç koruma eşiği; OAP -- ultra kapasite koruma eşiği; OHP zaman aşımı koruma eşiği; OTP -- aşırı sıcaklık koruma eşiği. Koruma parametresini ayarlamak istediğiniz biti seçmek için potansiyometreye kısa basın .Koruma parametrelerini açmak veya kapatmak için potansiyometreye uzun basın (yalnızca zaman aşımı koruması ve süper kapasite koruması açılıp/kapanacak şekilde ayarlanabilir ve diğer koruma parametreleri varsayılan olarak açıktır.). Ayardan sonra, normal arayüze dönmek için U/I'ye uzun basın.





• Kalibrasyon voltajı ve akımı -- normal arayüz altında parametre ayar arayüzüne girmek için U/I düğmesine basın. CAL ile bir parametre arayüzü görünene kadar SW'ye basın. CAL+IN+V sembollü kalibrasyon giriş voltajı arayüzü; Kalibrasyon çıkış voltajı arayüzü CAL+OUT+V sembolü ile; CAL+OUT+A sembolü ile kalibrasyon çıkış akımı arayüzü. Parametrelerin boyutunu ayarlamak için potansiyometreyi sola ve sağa döndürün. Ayar tamamlandıktan sonra, onaylamak için potansiyometreye uzun basın. Normal arayüze dönmek için U/I'ye uzun basın.



Buton İşlev Tablosu




Uyarılar



• Modülün IN girişi ile OUT çıkışı arasında kısa devre yapılmamalıdır.
• Modül tam yükte çıkış yapmak istiyorsa giriş voltajı 8V'un üzerinde olmalıdır. Giriş voltajı 5V olduğunda, çıkış gücü yaklaşık 15W'dir. Maksimum modül akım değeri 4A'dır, 17V gibi maksimum çıkış gücüne bağlı olarak akım 2A'dan büyük olmamalıdır
• Bu modül 3A ve 35W üzerinde kullanıldığında, lütfen ısı dağılımını güçlendirin!!!
• Modül, varsayılan olarak yaklaşık 4.8v olan giriş düşük voltaj koruma fonksiyonuna sahiptir (ayarlanabilir) ve değer bu değerden daha düşük olduktan sonra çıkış otomatik olarak kesilir (modül portundaki voltajın düşük olduğuna dikkat edin) düşük voltaj koruma eşiği ve giriş akımı nispeten büyük olduğunda, giriş kablosundaki kısmi voltajı göz ardı etmeyin).
