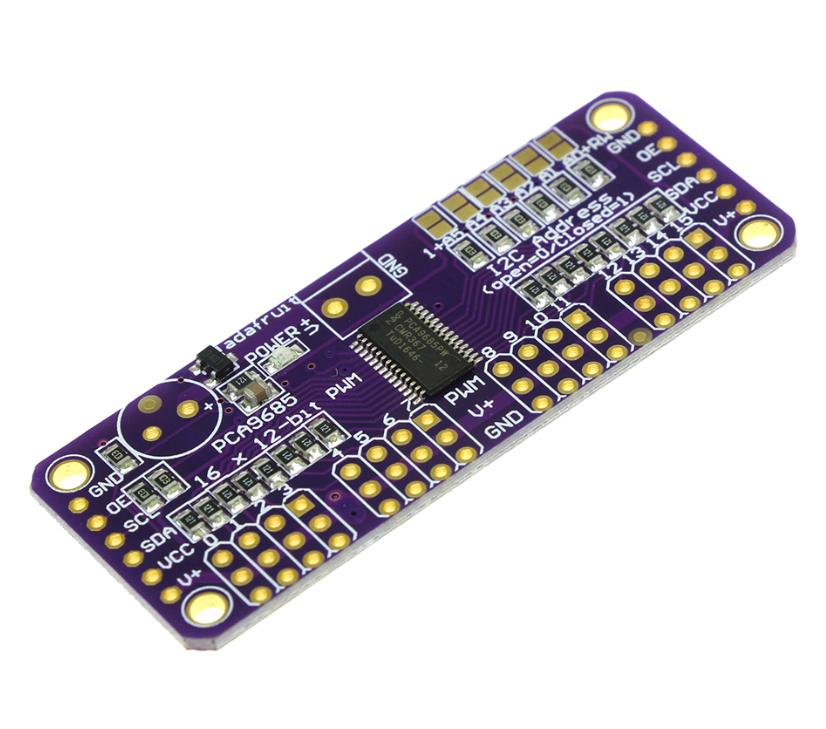

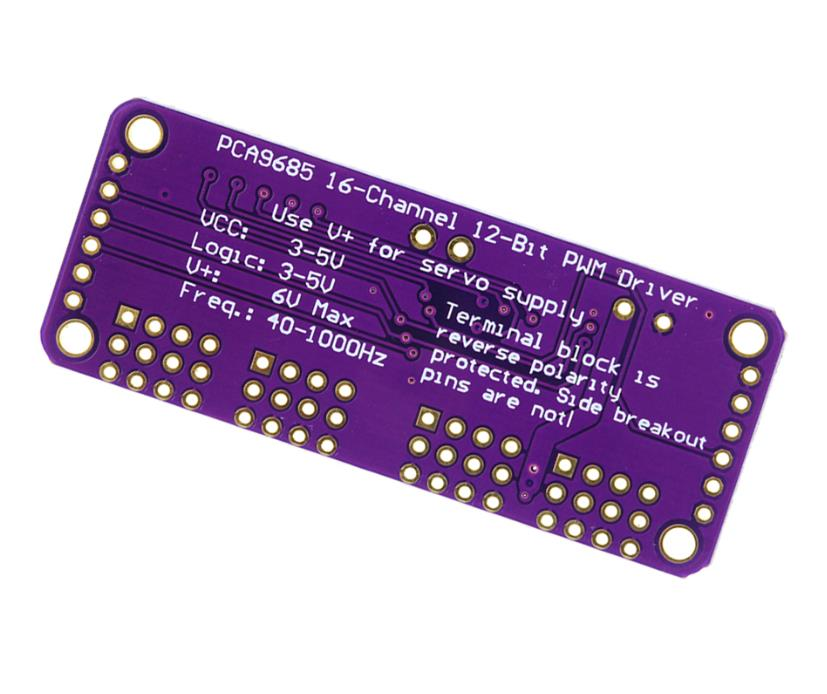

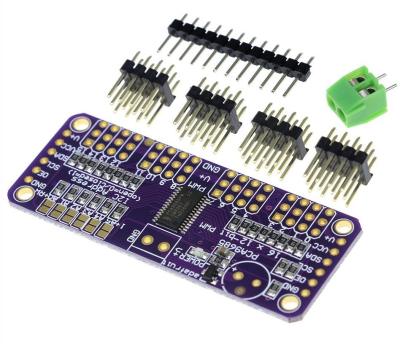

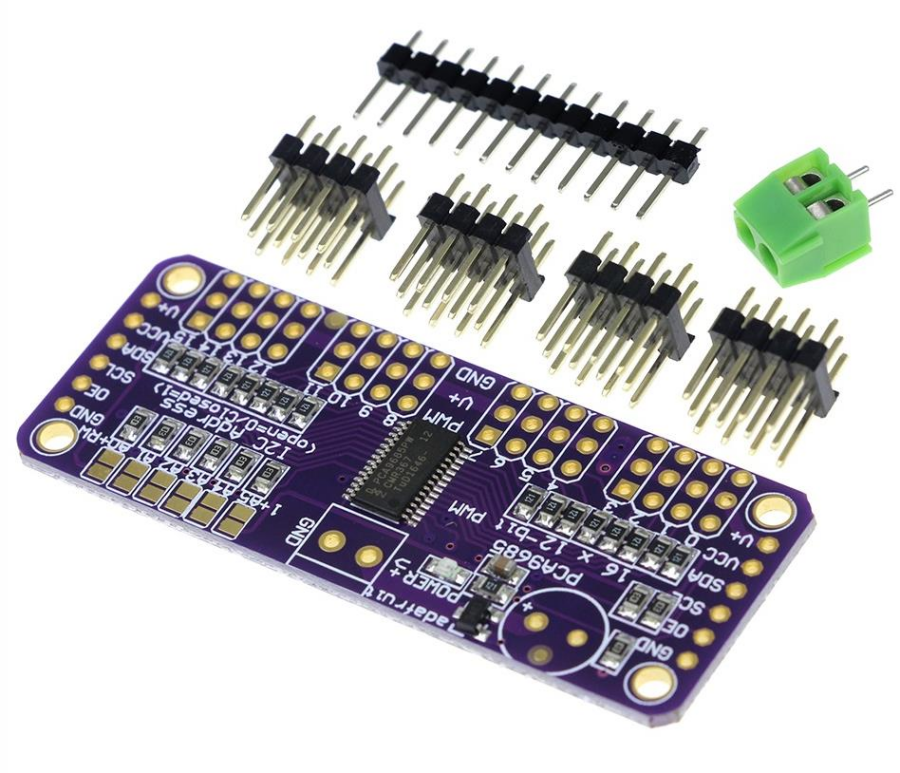

16 Kanal I2C PWM/Servo Sürücü Kartı PCA9685
PCA9685 sürücü kartı ile Arduino veya diğer mikrokontrolcülerinize ekstra 16 adet PWM çıkışı ekleyebilmeniz mümkündür. Bu sayede PCA9685 kartınızla çok sayıda LED veya servo motor kullanan uygulamalarınızı kolaylıkla gerçekleştirebilirsiniz.
- Kart, 12-bit çözünürlüğe sahiptir. 3.3V ve 5V lojik seviyelerinde çalışabilmektedir.
- Mikrokontrolcünüz üzerinde çok fazla pin işgalini önleyebilirsiniz; 12C arayüzü kullanılmaktadır.
- Üzerinde bulunan 6 adet adres değiştirme lehim jumper'ı sayesinde, tek I2C hattında bu karttan 62 adede kadar kullanabilirsiniz.
- Ayrıca standart servo konektörlerine göre çıkış dizilimi bulunmaktadır.
- Kartın her iki ucunda da bulunan bağlantı pinleri sayesinde birbirine ekleyebilir ya da arduino veya diğer mikrokontrollerle yağmış olduğunuz projenizde size en uygun olacak şekilde bağlantı ve montaj imkanı tanır.
- Üzerinde bulunan klemens bağlantısı sayesinde V+ hattından harici besleme uygulayabilirsiniz.
- PCA9685 motor sürücü kartında ters gerilim koruması mevcuttur.
Teknik Özellikler
Boyutlar (klemens ve header bağlantıları hariç): 62.5 mm x 25.4 mm x 3 mm
Ağırlık: 5.5 gr (klemens ve header hariç), 9 gr (klemens ve header dahil)
I2C adresi: 0x60 - 0x80 arası seçilebilir
12-bit çözünürlük, 60 Hz güncelleme frekansı
1.6 kHz'e kadar ayarlanabilir PWM frekansı
Push-pull yada open-drain çıkış seçenekleri mevcut
Output Enable pini sayesinde tüm çıkışları açıp kapatma fonksiyonu
LED sürmeyi kolaylaştırmak için çıkışlara seri bağlı 220 Ω direnç
Güç kaynağının yeterli olduğunu belirten yeşil renk LED mevcuttur
