4 Kanallı Akım/Gerilim/Güç Monitör Raspberry Pi HAT

4 Kanallı Akım/Gerilim/Güç Monitör Raspberry Pi HAT

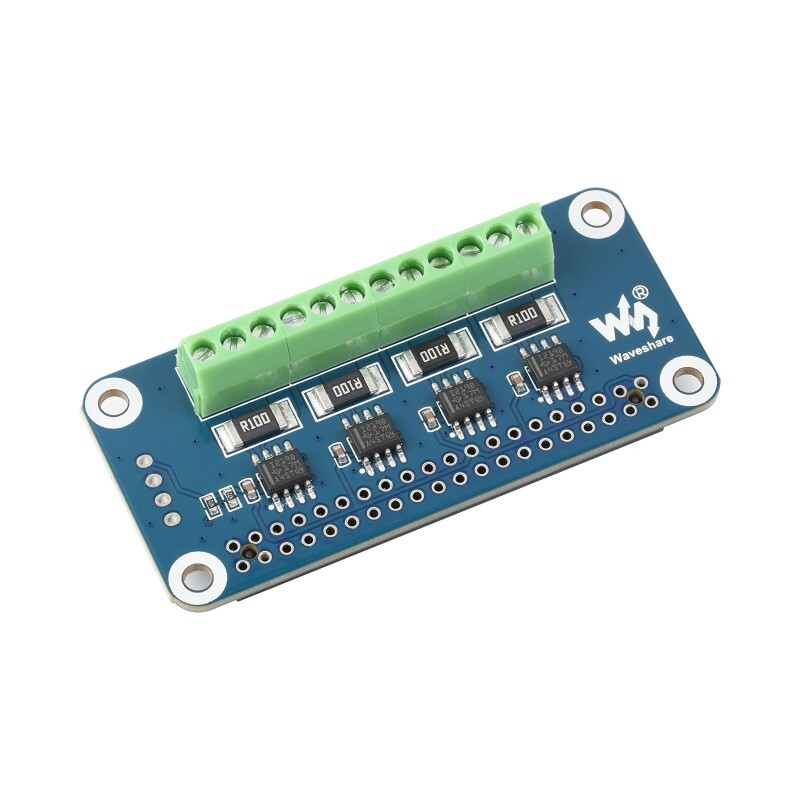

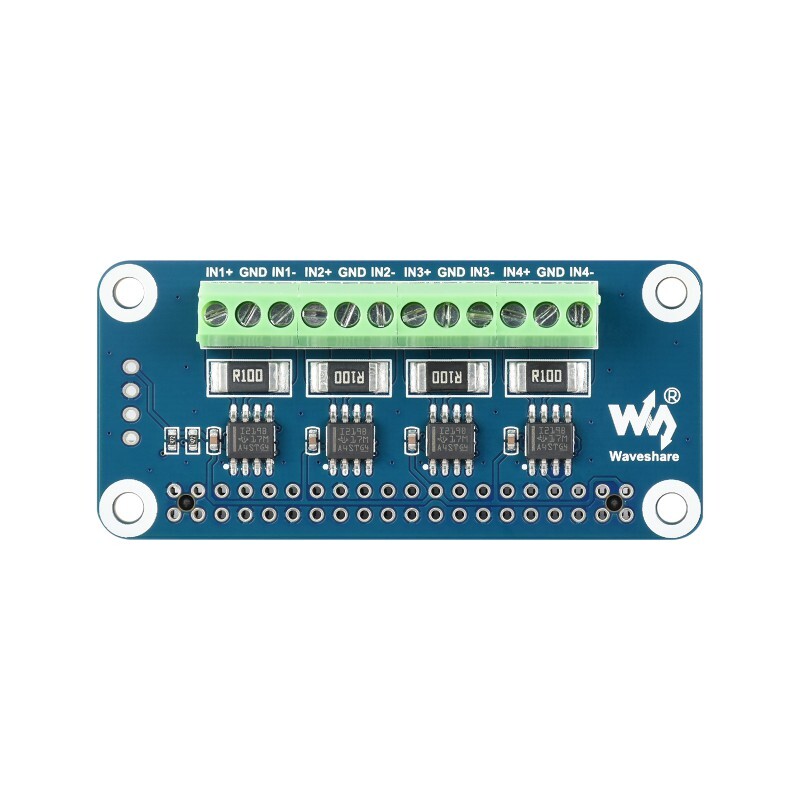

4 Kanallı Akım/Gerilim/Güç Monitör Raspberry Pi HAT, Raspberry Pi için tasarlanmış 4 kanallı bir akım ve güç izleme HAT'ıdır. I2C veya SMBus arayüzü aracılığıyla, her bir kanalın akımını, voltajını ve güç tüketimini ve ayrıca örnekleme direncinin her iki tarafı arasındaki voltajı izlemek kolaydır.

Kullanım Kılavuzu

Özellikler

• SKU: 17539

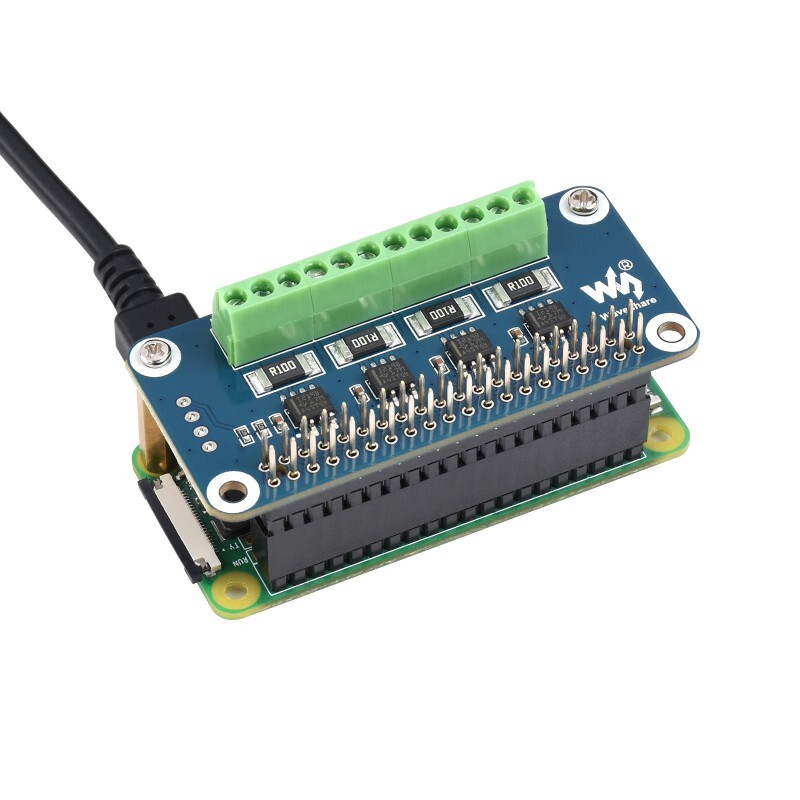

• Standart Raspberry Pi 40PIN GPIO uzatma başlığı, Raspberry Pi serisi kartları destekler.
• I2C/SMBus arayüzü üzerinden 4 kanallı izleme.
• Dahili 0,1Ω 1％ örnekleme direnci, 3,2A'ya kadar çift yönlü akımın ölçülmesine olanak tanır.
• Gömülü 12 bit ADC, birden fazla ardışık dönüştürmeyi destekler, 0~26V voltaj ölçüm aralığı.
• Ek çarpma kaydı aracılığıyla ölçülen güç değerini doğrudan hesaplayın ve çıktısını alın.

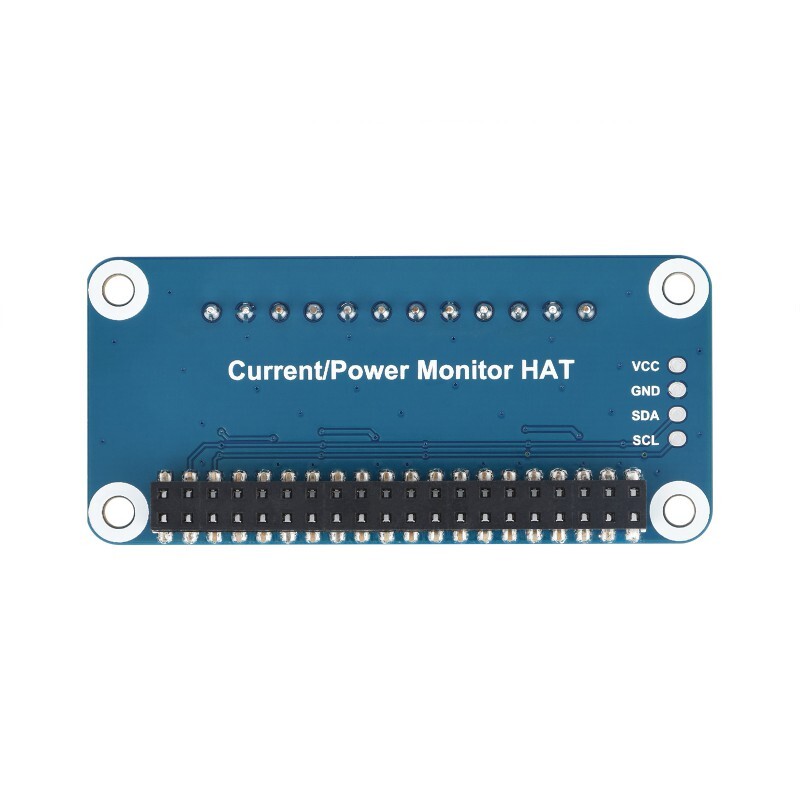

• Diğer ana kartlara bağlanmak için I2C kontrol pinleri.

Teknik Özellikler

• Çalışma voltajı: 3,3 V/5 V
• Kontrol arayüzü: I2C/SMBus
• Örnekleme direnci: 0,1 Ω %1
• Voltaj aralığı: 0~26 V
• Akım aralığı: ±3,2 A
• Çözünürlük: 0,8 mA (±3,2 A aralığı) VEYA 0,1 mA (±400 mA aralığı)
• Boyutlar: 65 mm × 30 mm
• Montaj deliği boyutu: 3,0 mm
