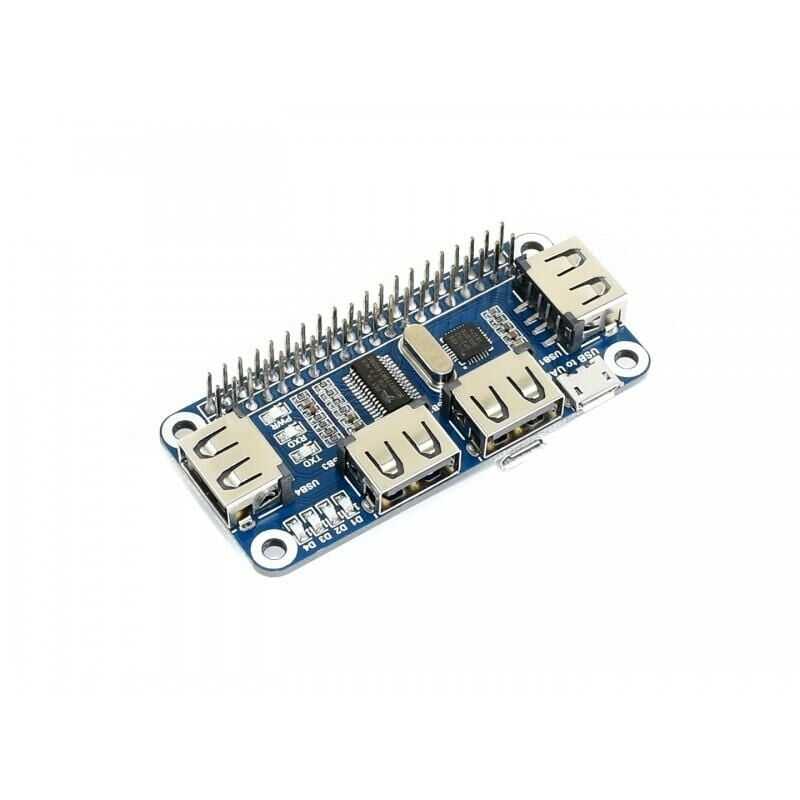

Waveshare 4 Port USB HUB HAT for Raspberry Pi
Raspberry Pi için 4 portlu bir USB hub'ıdır, Pi'nize daha fazla USB kapasitesi sağlar, dahası, kolay seri iletişim için USB'den UART'a dönüştürücü özelliğine sahiptir.

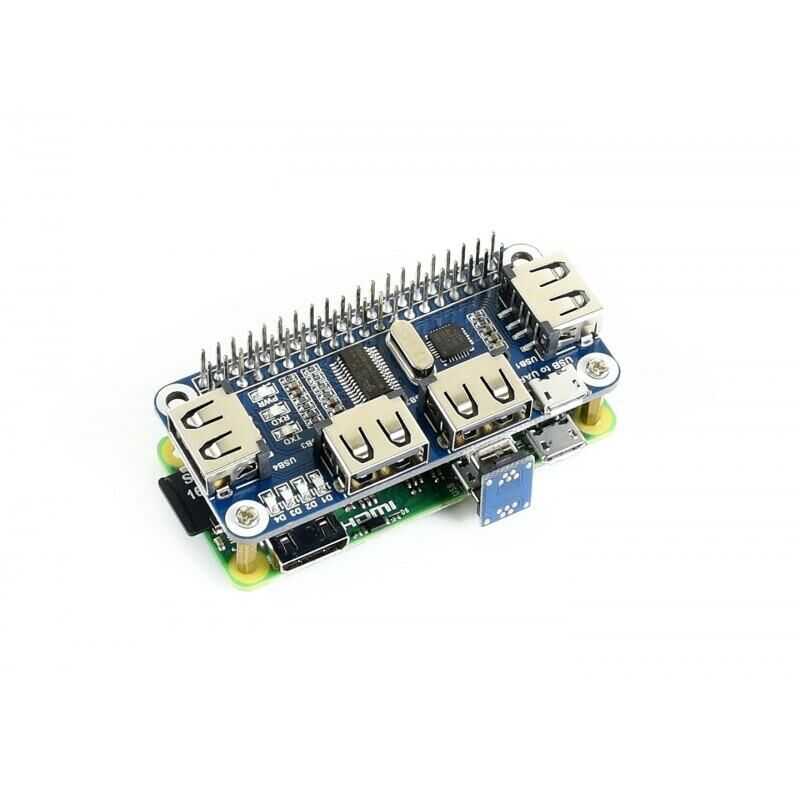

Pi'nin çeşitli versiyonlarıyla çalışabilir ve kartın boyutu Zero / Zero W / Zero WH'ye mükemmel şekilde uyacak şekilde tasarlanmıştır.
Teknik Özellikler
USB2.0 / 1.1 ile uyumlu 4 USB Bağlantı Noktası
SKU: 12694

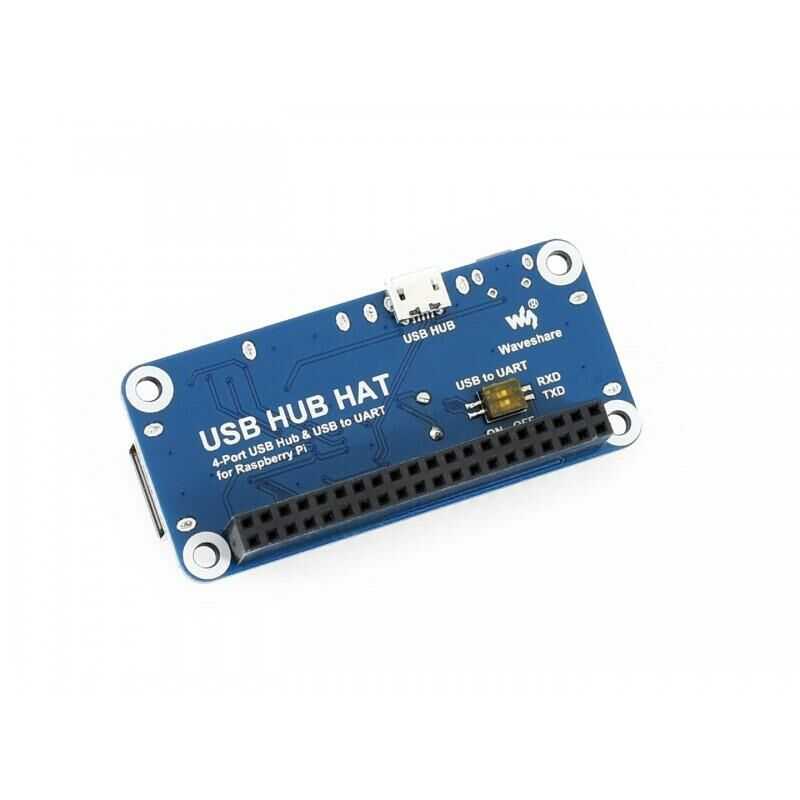

Dahili USB'den UART'a, etkinleştirme / devre dışı bırakma anahtarı ile, Raspberry Pi seri hata ayıklama ve çakışmayı önleme için uygun
Güç durumunu, USB'den UART'a ve her bir USB bağlantı noktasını izlemek için yerleşik çoklu göstergeler
Çalışma gerilimi: 5V
Boyut: 65mm × 30mm
Montaj deliği boyutu: 3.0mm
1- Raspberry Pi GPIO arayüzü: Raspberry Pi'yi bağlamak için
2- USB'den UART'a: Raspberry Pi'yi seri terminal aracılığıyla kontrol etmek için
3- USB HUB ara yüzüzü : HUB'ı Raspberry Pi USB bağlantı noktasına bağlamak için
--> Raspberry Pi Zero / Zero W / Zero WH: Mikro USB konektörü ile bağlanmakta.

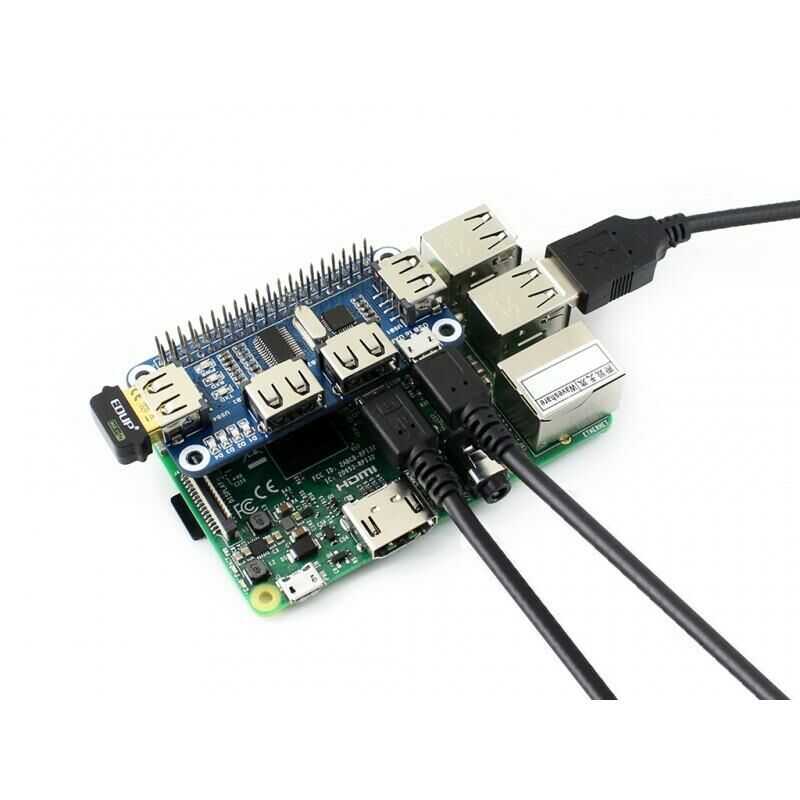

--> Raspberry Pi B + / 2B / 3B / 3B + / 4B: Mikro USB kablosu ile bağlanmakta.
4- USB portlar: USB1 ~ USB4
5- USB port göstergeleri: her bir USB bağlantı noktası için özel gösterge, sırasıyla USB1 ~ USB4 için D1 ~ D4
6- Güç göstergesi
7- USB - UART göstergesi
8-FE1.1S: USB HUB çipi
9- 12MHz kristal
10- CP2102: USB'den UART'a dönüştürücü
