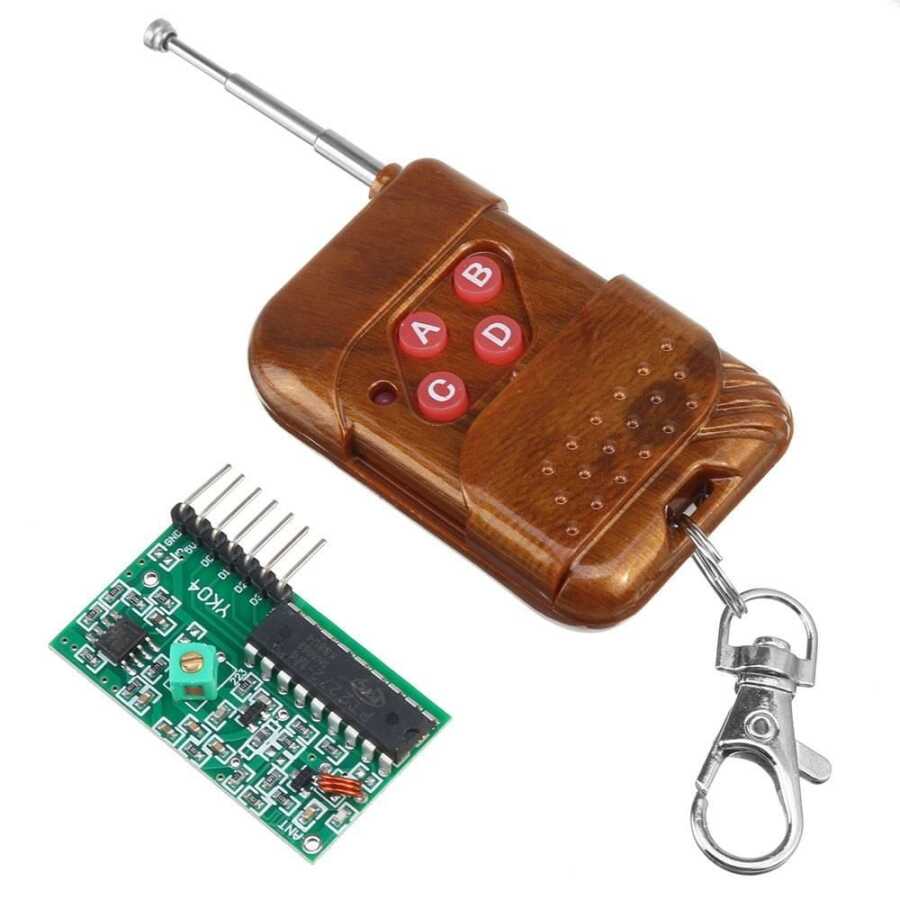

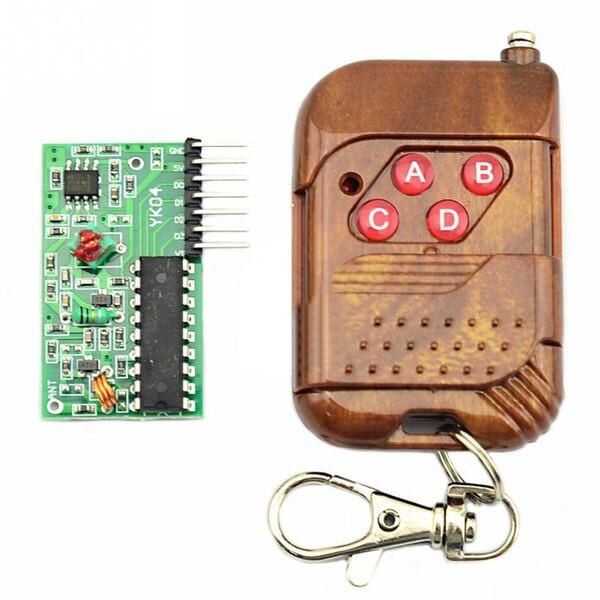

4 Kanallı alıcı, 4 düğmeli verici kumanda seti. Sabit bir kodlu dört radyo alıcısı devresi, modüle karşılık gelen dört adet dört bitlik veri çıkış kodunun uzaktan kumandası ile kolayca oluşturulabilir.
Uzaktan kumanda üzerinde dört düğme bulunur ve sırasıyla alıcı kart çıkış pimi D0, D1, D2 ve D3'teki dört veri bitine karşılık gelir. Sinyalleri iletmek için düğmelere basın, karşılık gelen veri bitinin çıkışı yüksektir.
Dikkat: Alıcı modülünü tutarken, üzerindeki bakır bobine (indüktör) dokunulmamasına dikkat edin. Bobine biraz fiziksel hareket yapılması, uygun olmayan devre çalışmasına neden olabilecek endüktans değerini değiştirir.
Nasıl çalışır:
1. Bir tuşa basıldığında, IC güç kaynağı bataryasına bağlanır ve hangi tuşa basıldığını gösteren ID ve Veri baytından oluşan 315 Mhz frekansında paketler iletmeye başlar. Bu bilgi uzaktan kumanda uygulamalarında kullanılır.
2. Her vericinin üretim sırasında ayarlanmış önceden programlanmış benzersiz bir kimliği vardır ve değiştirilemez. Alıcı kartı genellikle daha önce vericinin kimliğini hafızasında tutar, böylece alıcı sadece güvenli uygulamalar için bilinen vericinin kimliğine cevap verir.
3. Uzaktan kumandanın içindeki RF kısmı, herhangi bir 315 Mhz tipi ASK RF Alıcısı ve ardından dekoder çipi tarafından alınabilen, SAW tabanlı 315 Mhz vericidir.
Not: Varsayılan olarak, bu uzaktan kumanda modülü Kilitlenmeyen moduyla birlikte gelir.
Teknik Özellikler
Verici Uzaktan kumanda:
- Modülasyon modu: ASK (Genlik Modülasyonu).
- Enkoder tipleri: sabit kod.
- Kod çözme alıcı kartı:
- Alıcı Çalışma voltajı: DC 5V.
- Alıcı hassasiyeti: -98dB.
- Bacak 7 bit: VT, D3, D2, D1, D0, + 5V ve GND.
- VT, geçerli bir sinyal alındığında geçerli bir sinyal yüksek çıkış pinidir, yüksek pin çıkışı da röleyi çalıştırabilir.
- Boyut: 7 x 22 x 41 mm.
Pin Bağlantı ve İşlevleri:
- 1.VT çıkış durumu göstergesi.
- 2.D3 veri çıkışı.
- 3.D2 veri çıkışı.
- 4.D1 veri çıkışı.
- 5.D0 veri çıkışı.
- 6.5V güç kaynağı pozitif.
- 7.GND güç kaynağı negatif.
- 8.ANT, anten terminalini bağlar.
Toplam sekiz harici alıcı modülü arayüzü. "5V”, pozitif güç kaynağı anlamına gelir, "D0, D1, D2, D3” çıkışı temsil eder, "GND”, güç kaynağının negatif olduğu, "ANT” anten terminalini bağladığı anlamına gelir.
Pro-mesafe gereksinimleri, o zaman en iyi çeyrek dalga boyu anten, genellikle bir 50-ohm tek tel kullanın, antenin uzunluğu yaklaşık 17 cm'dir.
