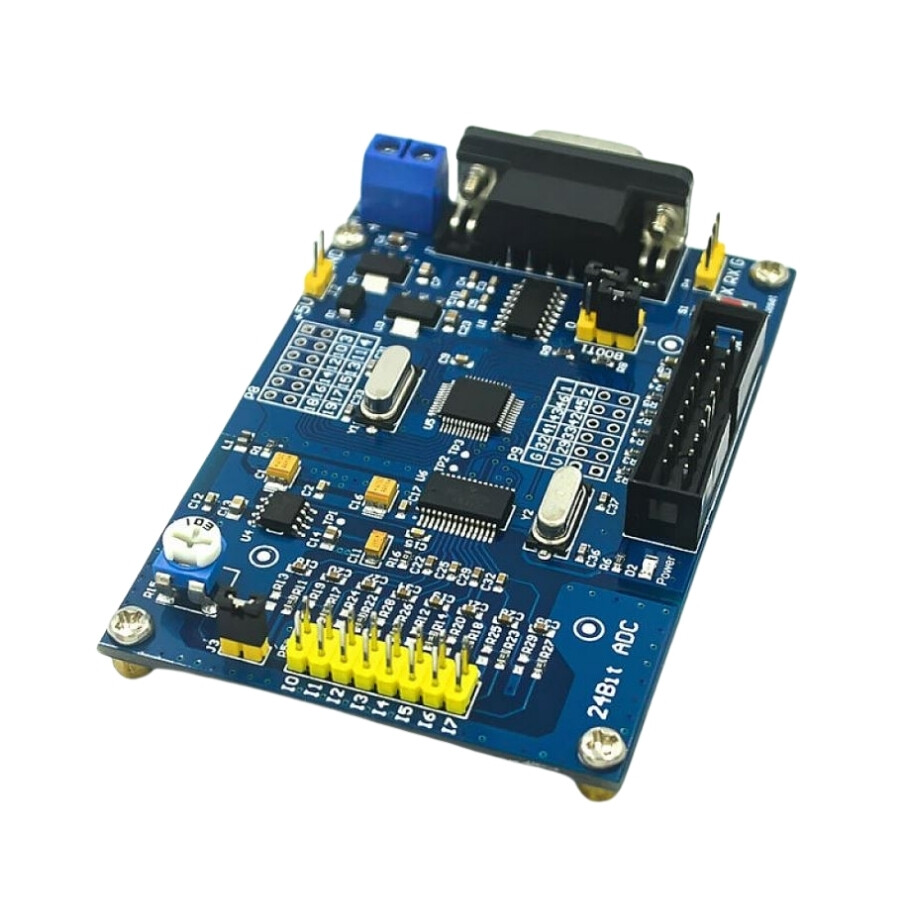

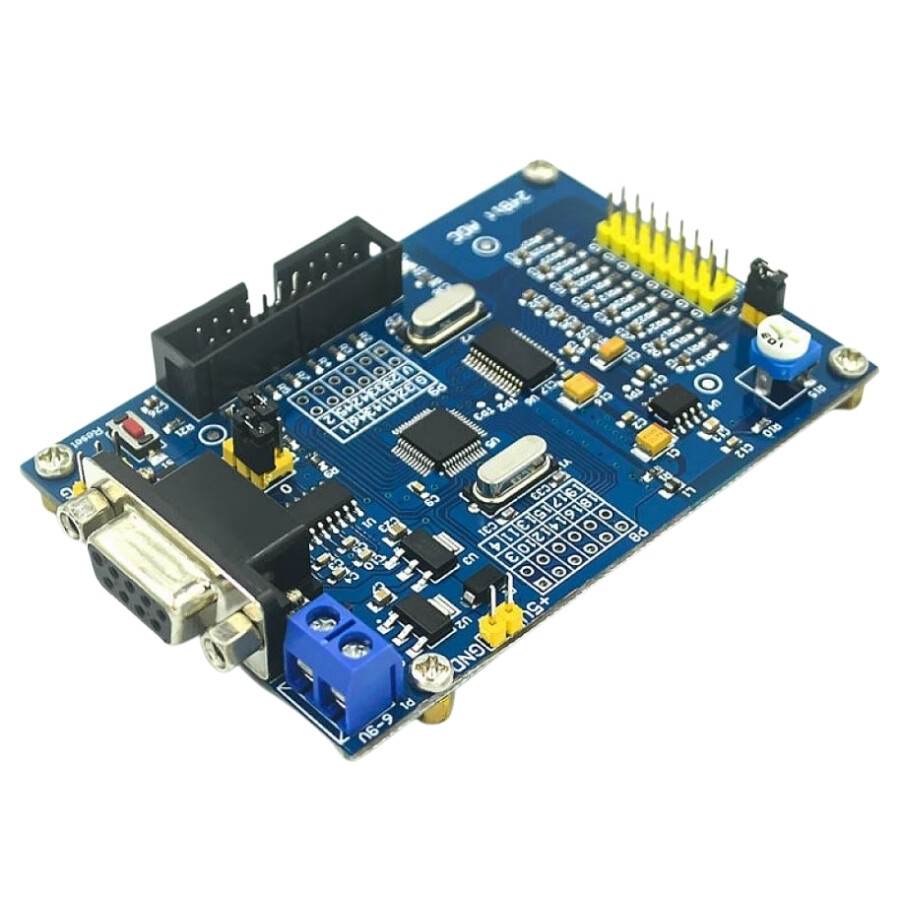

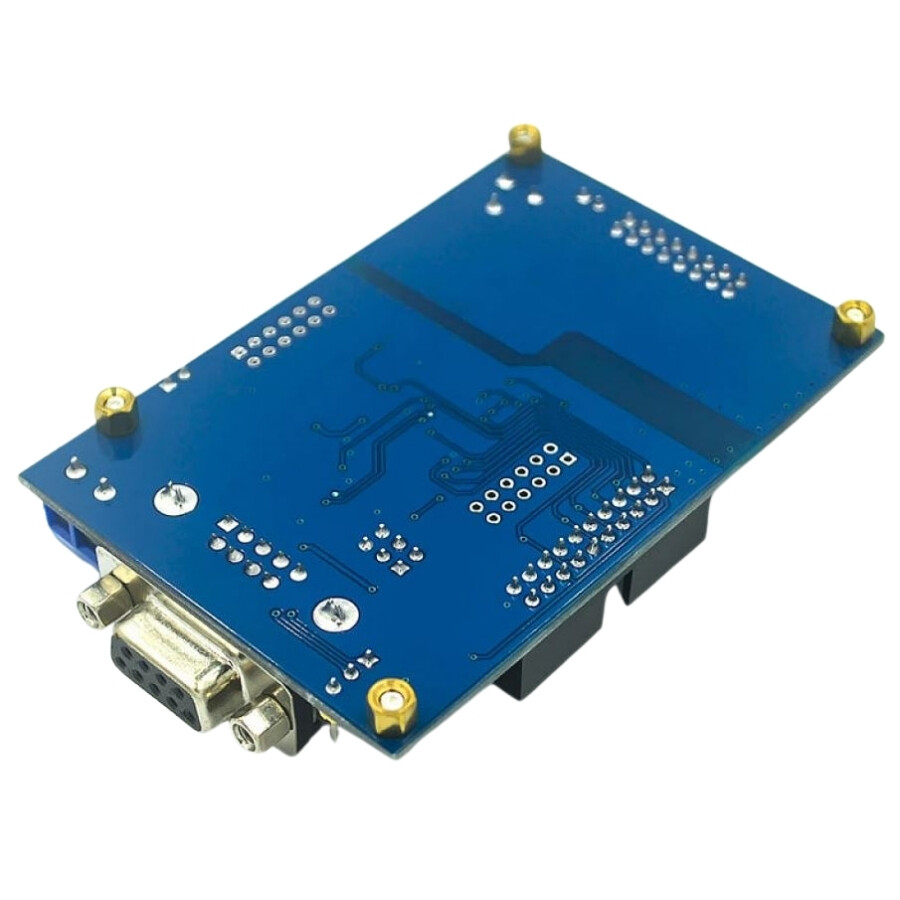

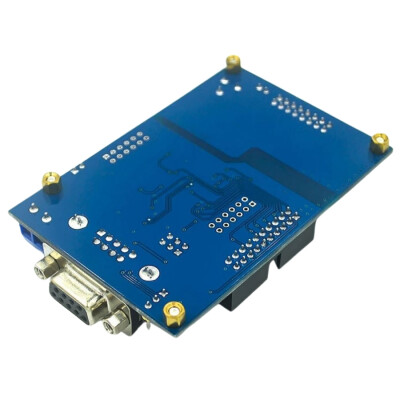

ADS1256 24-bit AD Yüksek Hassasiyetli ADC STM32F103C8T6 Modülü
STM32F103C8T6 mikrodenetleyicinin tüm IO portlarını almıştır ve kullanıcılar kendi fonksiyonlarını geliştirebilmektedirler. Program seri port üzerinden indirilebilir. AD çipinin referans voltajı 2,5V'tur.
AD girişini test etmek için kart üzerinde bir potansiyometre sağlanmıştır. Potansiyometrenin voltaj bölücüsü tarafından üretilen voltaj, sensör olmadan kartta hata ayıklamak için uygun olan S3 atlama teli aracılığıyla AN0'a bağlanır. Bu testi kullanmazsanız S3 atlama kablosunu çıkarabilir ve test voltajını doğrudan AN0-AN7'den girebilirsiniz. (AD girişine voltaj girişi 5V'tan yüksek olamaz).
Teknik Özellikler
- Giriş voltaj aralığı: 5,5-12 volt
- Güç kaynağı girişi terminali: 5V
- Güç kaynağı voltajı: Güç kaynağının ters dönmeyi önleme işlevi ve yerleşik 5V ve 3,3V regülatör bileşenleri vardır. Ayrıca 9V harici DC güç kaynaklarıyla da uyumludur.
- Kristal için 8 MHZ, çipin iç frekansı için 9 MHZ ve çalışma frekansı için 72 MHZ
- Ultra yüksek hassasiyet, düşük sıcaklık sapması
- Boyut: 87mm x 59mm
![ADS1256 24-bit AD Yüksek Hassasiyetli ADC STM32F103C8T6 Modülü](https://dosya.motorobit.com/resim/ads1256.JPG)
- Güç giriş terminali, giriş voltajı aralığı 5,5V - 12V (5V güç kaynağı, lütfen doğrudan 2'ye bağlayın)
- 5V güç kaynağı giriş terminali (1,2 iki güç kaynağı, yalnızca bir tanesi bağlanabilir)
- STM32F103C8T6, ikincil gelişim için uygun olan GPIO'ya öncülük eder.
- MCU: STM32F103C8T6
- 2,5V kıyaslama, ultra yüksek hassasiyet, düşük sıcaklık sapması
- Ayarlanabilir potansiyometre, çıkış ayarlanabilir voltajı AIN0/I0'a bağlanır
- 8 giriş kanalı toplayın, I0-I7 toplama voltajının pozitif terminaline bağlanır, G analog topraktır ve toplama voltajının negatif terminali bağlanır
- Giriş filtresi ve zayıflama direnci, varsayılan olarak zayıflatılmaz, lehim zayıflama direncinin konumu bırakılır, 0603 paket
- ADS1256IDB toplama çipi
- Güç göstergesi LED'i
- JLINK-V8 veya V9 tanımına göre tasarlanmış JTAG arayüzü
- İşaretlenmemiş
- STM32F103C8T6 sıfırlama düğmesi
- MCU'nun TX, RX, GND'sine karşılık gelen USB'den TTL'ye kablolama, bilgisayarla doğrudan iletişim kurabilir
- 3232 seri iletişim çipi
- Seri port başlığı
- I0 / AIN0 açma/kapama kontrolüne ayarlanabilir potansiyometre çıkış voltajı: Yüzen IO bağlantısını kesin, ayarlanabilir potansiyometre çıkış voltajı terminalini ölçmek için I0'u bağlayın
- STM32 BOOT0 ve BOOT1 kontrol atlama başlıklarını seçer
