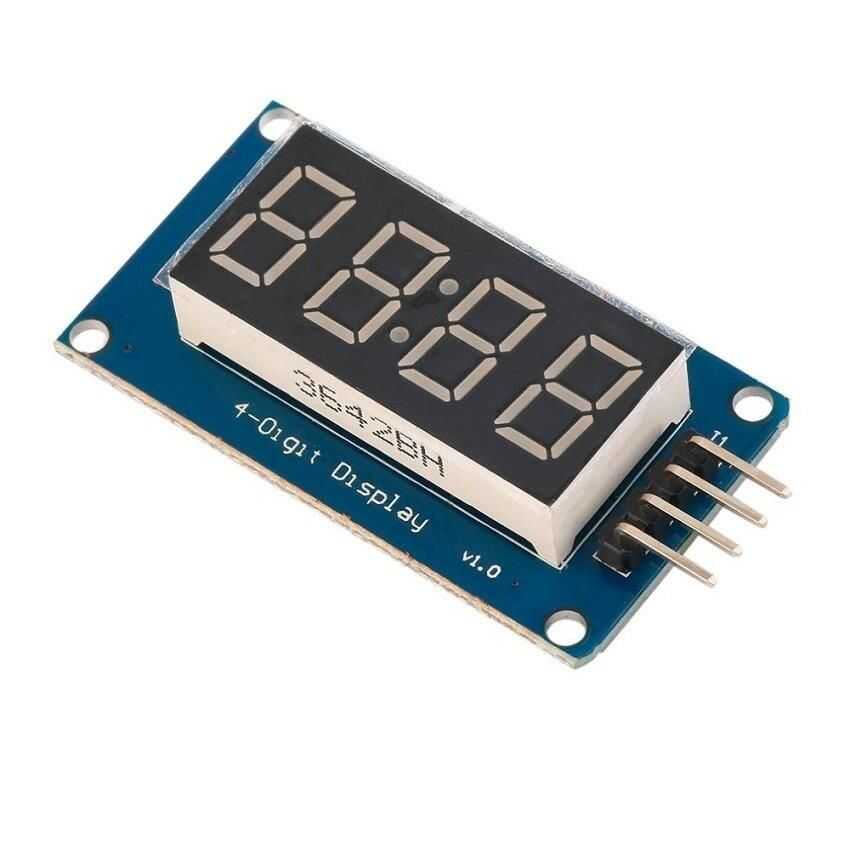

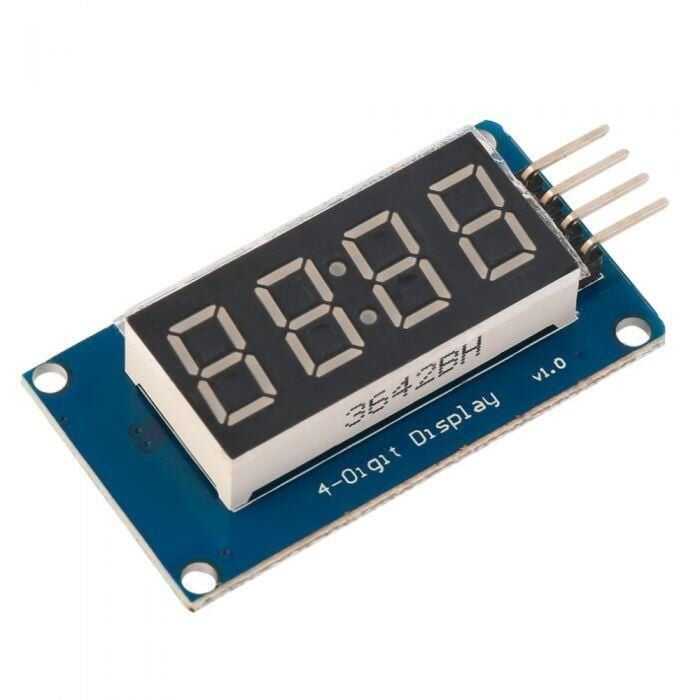

Arduino 4'lü 7 Segment Ekran
Arduino ve diğer mikrodenetleyicilerden veri görüntülemek için kullanılır. 4 Haneli 7 Segment Ekranı sürmek için gereken tüm harici devreye sahiptir. Bu bağlantı ve programlamayı basitleştirir ve projenizde bu panoyu kullanmayı daha kolay ve daha hızlı hale getirir. Ekran sadece 2 kablo kullanarak bir Arduino'ya bağlanır! İletişim için sadece 2 Dijital Giriş / Çıkış pinini kullanarak, projeniz için diğer pinleri kullanmanızı sağlar.
Ekranda 8 ayarlanabilir parlaklık seviyesi var! Hem 5V hem de 3V3 voltaj seviyelerinde çalışır. Aynı zamanda bir muhafazaya monte etmek için kullanılabilecek 4 adet montaj deliği ile birlikte gelir.
Teknik Özellikler
- 8 Ayarlanabilir parlaklık seviyesi
- 5V ve 3V3 voltaj seviyeleri ile uyumlu
- Montaj ve kolay kurulum için 4 x M2 vida deliği
- Kontrol Arayüzü: Toplam dört pim (GND, VCC, DIO, CLK), GND-toprağa, VCC güç kaynağı, veri giriş ve çıkış pinin DIO'su, CLK saat sinyal pimidir;
- Güç kaynağı: 3.3V-5.5VDC
- Akım: 80mA @ 5V, tipik: 30mA
- Boyutu: 42 * 24 * 12mm
7 Segment Arduino Bağlantıları
