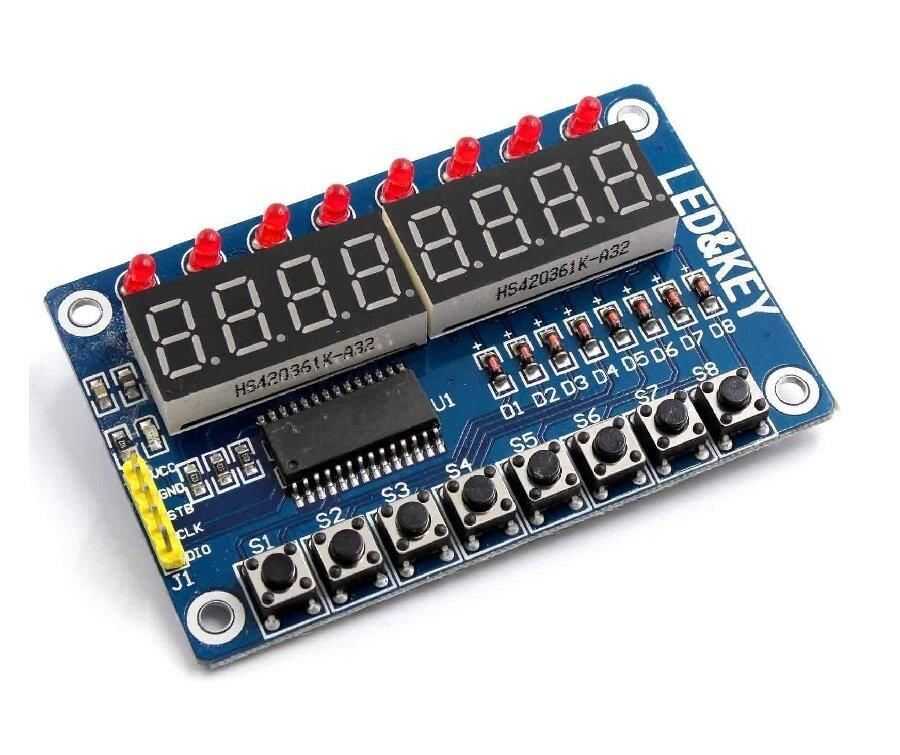

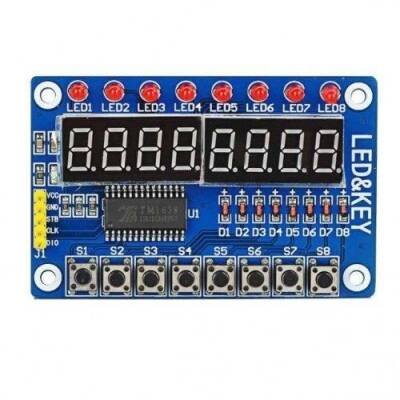

TM1638 7-Segment Display Modülü
8 basamaklı 7-segment ekran modülü (HCMODU0095), arduino ve diğer mikroişlemcilerde sadece 3 dijital pin kullanarak ekranın tam kontrolüne izin veren TM6138 kullanır. 7-segment ekranların yanında, ayrı ayrı kontrol edilebilen 8 adet 3mm Led ve 8 adet buton vardır. TM6138 IC ile de kontrol edilir ve bu sayede fazladan dijital pin gerektirmeden kontrol edilebilir. Standart 5 pinli header bağlantıları ile, mikrodenetleyicinize kolay bir arayüz sağlar.
Modülün Arduino ile birlikte kolay kullanımı için özel bir kütüphanesi (HCTI6138) vardır. Kütüphane 7-segment ekran üzerinde tam bir kontrol sağlayacak (alfanümerik metin gösterme kabiliyeti sağlayacak), 8 LED ve tuş takımının durumunu okuyacaktır. Aynı zamanda bir Arduino'dan çoklu modülleri kontrol etme yeteneğine sahiptir.
Bağlantı Pinleri
VCC -> + 5V
GND -> GND
STB -> PIN A7
CLK -> PIN A8
DIO -> PIN A9
Teknik Özellikler
- Ürün kodu: HCMODU0095
- Besleme Gerilimi: 5V
- Denetleyici: TM1638
- Boyutlar: 76mm x 50mm
