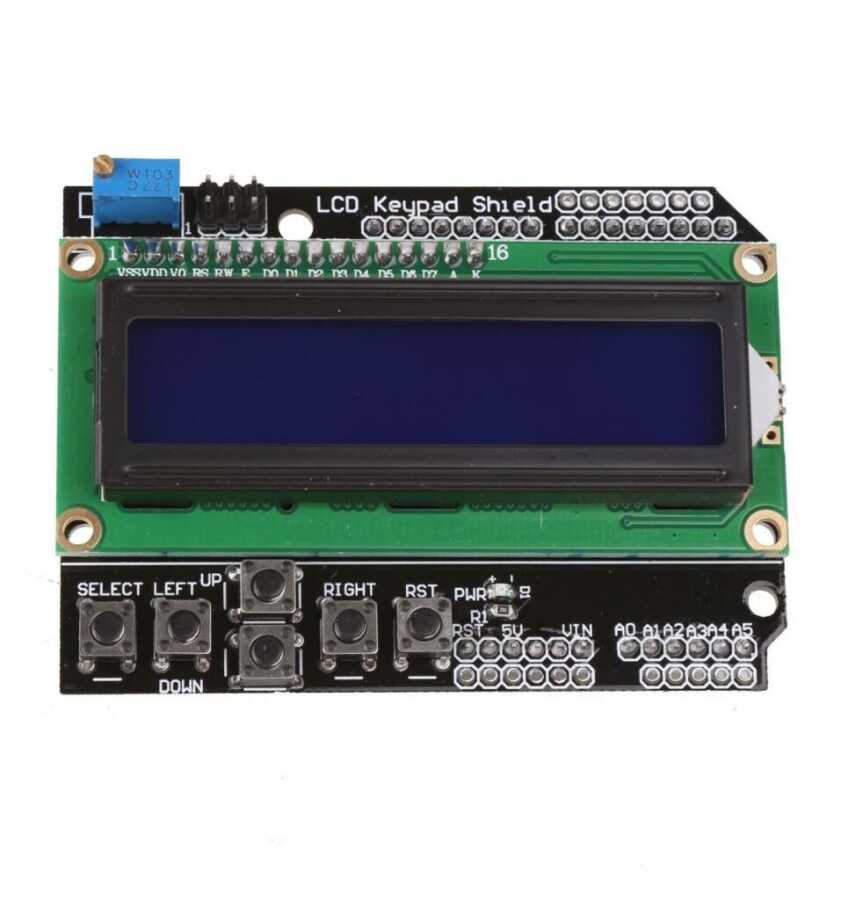

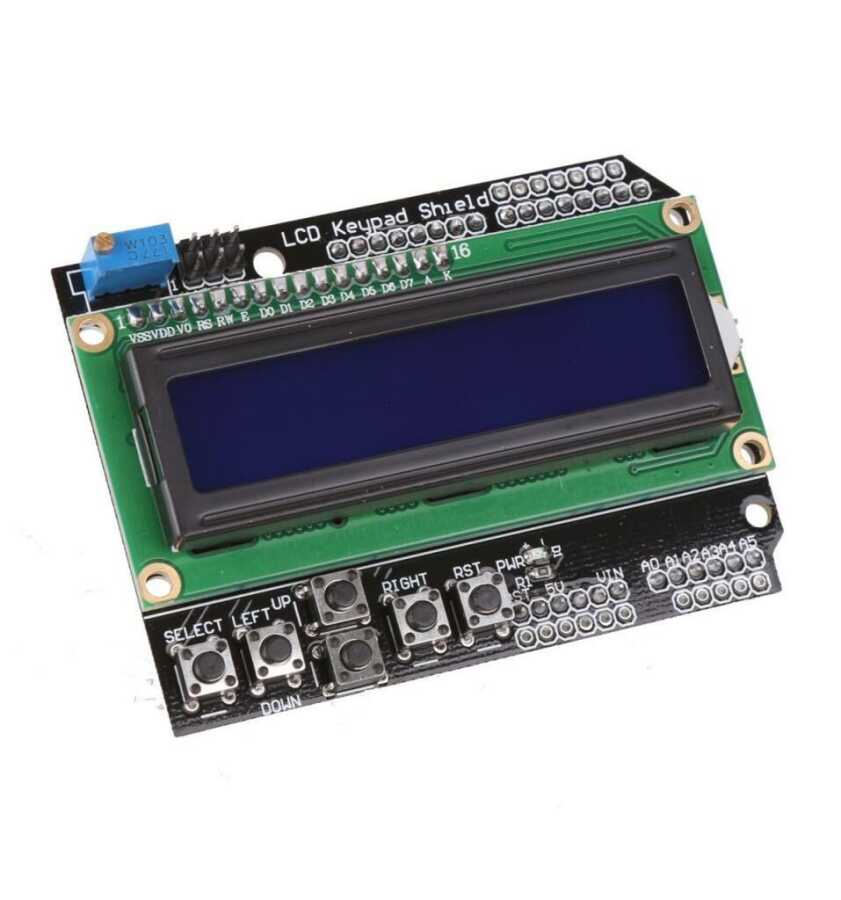

Arduino Lcd Keypad Shield
Arduino ve diğer varyantlar için çok popüler bir LCD Tuş shield. 2x16 LCD ekran ve 6 anlık basma butonu içerir. 4, 5, 6, 7, 8, 9 ve 10 numaralı pinler LCD ile arayüz oluşturmak için kullanılır. Beş düğmeyi okumak için yalnızca bir Analog Pin 0 kullanılır. LCD ekran kontrast ayarını ve arka ışık açma / kapama fonksiyonlarını destekler. Ayrıca, kolay analog sensör takması ve gösterimi için renk kodlu beş analog pini gösterir. Yerleşik LED, gücün açık olduğunu gösterir.
Bu tasarım, sensörleri pinlerin geri kalanına kolayca bağlamanıza izin verir. Butonlar izleme veya menü seçimi için hatta oyun oynamak için bile kullanır. Genellikle proje uygulamaları test veya hata ayıklama gerektirir. Bilgilerin hemen görüntülenebilmesi, bir bilgisayarın ulaşamadığı çoğu durumda yardımın alınmasını sağlar. Bir bilgisayara bağlı olmayan bir şey inşa etmeyi planlıyorsanız ve konumuna yerleştirirken neler olup bittiğini kontrol etmeniz gerekiyorsa, bu ekleme programın iyi çalıştığından emin olmak için çok değerli olacaktır.
Bu tasarım, robotunuzla veri iletimini sağlamak için bir APC / Bluetooth v3 soketi içerir.
Teknik Özellikler
- Çalışma Gerilimi: 5V
- Özel bir menü kontrol paneli sağlamak için 5 buton
- Arduino programını sıfırlamak için RST butonu
- Arka ışığı ayarlamak için potansiyometre
- Kullanılan pin
- D4-D7 -> LCD Veri iletimi
- D8 -> Reset Pin
- D9 -> Enable Pin
- D10 -> Arka ışık kontrolü
- Mevcut genişletilmiş I / O pinleri
- Hızlı sensör uzatması için standart konfigürasyona sahip Genişletilmiş Analog Pinout
